DS4C 252кВ высоковольтный разъединитель

Введение в продукт：

Разъединитель GW4C - это вид наружного высоковольтного оборудования для передачи электроэнергии с трехфазным переменным током частотой 50/60 Гц. Он используется для разрыва или соединения высоковольтных линий без нагрузки, чтобы эти линии могли быть изменены и подключены, а также изменен путь протекания электричества. Кроме того, он может использоваться для обеспечения безопасной электрической изоляции таких высоковольтных устройств, как шина и выключатель. Выключатель может открывать и закрывать индуктивный/емкостный ток и способен открывать и закрывать шину для переключения тока.

Этот продукт имеет две изоляторы с горизонтальным центральным разрывом. Он может открываться посередине и доступен для заземляющего выключателя с одной или двух сторон. Разъединитель использует ручной механизм управления CS14G или CS11 или моторизированный механизм управления CJ2 для реализации трехполюсной связи. Заземляющий выключатель использует ручной механизм управления CS14G для реализации трехполюсной связи.

Этот продукт был проверен китайскими компетентными органами и признан уникальным в дизайне, достигающим международного передового уровня среди аналогичных продуктов.

Разъединитель GW4C состоит из трех однополюсных элементов и механизма управления. Каждый однополюсный элемент состоит из основания, опорного изолятора и проводящей части. Изолирующие стержни установлены по обе стороны длинного основания. Контактные рычаги проводящего ножа закреплены на верхушках изолирующих стержней.

Когда изолирующий стержень на одном конце привода вращается, через перекрестный рычаг заставляет изолирующий стержень на другом конце вращаться в обратном направлении на 90°, что приводит к вращению проводящего ножа. Таким образом, разъединитель открывается и закрывается.

Основные характеристики：

• Проводящая рука, изготовленная из прямоугольных труб из алюминиевого сплава, характеризуется высокой прочностью, легким весом, большой площадью излучения и высокой устойчивостью к коррозии.
• Палец изготовлен из чистой меди и имеет серебряное покрытие. Он обладает высокой пропускной способностью и долгим механическим сроком службы. Процесс штамповки обеспечивает надежность контакта и контакта пальца.
• Давление контакта пальца пропорционально глубине первоначального ввода контакта, чувствительность низкая, длина области ввода контакта большая, настройка на месте сложна, и продукт высоко надежен против неблагоприятных помех, таких как жесткие условия окружающей среды (обмотка гибкого провода).
• Контакт изготовлен из изогнутой медной пластины. В процессах открытия и закрытия происходит кратковременное трение между контактом и пальцем, и требуемое усилие для управления мало.
• Вращающиеся части разъединителя разработаны таким образом, чтобы не требовать никакого обслуживания. Вращающееся основание разработано в виде закрытой конструкции, которая предотвращает доступ влаги, пыли и вредных газов, чтобы смазочное вещество низкой температуры внутри подшипника не вытекало или не затвердевало.
•  Предоставляется функция расширения "двойного подтверждения" однонажатия последовательного управления

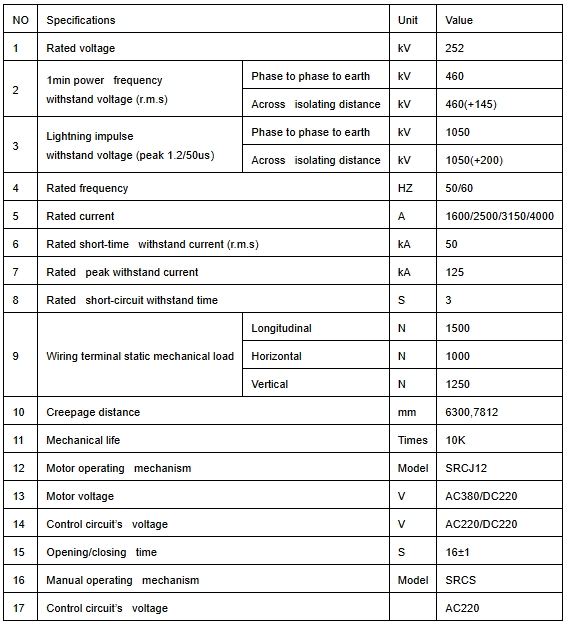

Основные технические параметры：

 Примечание к заказу：

Модель продукта, номинальное напряжение, номинальный ток, номинальный кратковременный выдерживаемый ток и ползучесть должны быть указаны при оформлении заказа.

Разъединитель предлагает несколько вариантов заземления (слева, справа, с обеих сторон). Если не указано иное, поставляемые товары будут считаться имеющими вариант заземления справа;

Примечание:

• Методы определения левого и правого заземления: вытяните обе руки и держите их в том же направлении, в котором открывается разъединитель. Заземляющий выключатель будет считаться левым заземлением, если он находится слева, и правым заземлением, если он находится справа;
• Механизм управления, напряжение двигателя, напряжение управления и количество контактов вспомогательного выключателя;
• Когда разъединитель используется на входных и выходных терминалах подстанции в двойной параллельной воздушной линии электропередачи, если заземляющий выключатель требует открытия/закрытия индукционного тока, то такое требование должно быть указано. Кроме того, должны быть определены параметры и сторона, на которой установлен заземляющий выключатель. (Специальное примечание: Не все заземляющие выключатели, прикрепленные к заземляющим выключателям и разъединителям на подстанции, требуют открытия/закрытия индукционного тока)
