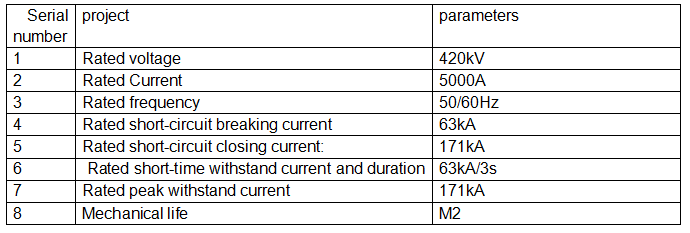

| Бренд | ROCKWILL |
| Номер модели | Выключатель SF6 мертвого танка 420 кВ |
| номинальное напряжение | 420kV |
| номинальный ток | 5000A |
| номинальный ток отключения короткого замыкания | 63kA |
| Серия | RHD |
Описание：
Продукты выключателей SF6 на 420 кВ с неподвижным баком состоят из вводных и выводных изоляторов, трансформаторов тока, прерывателей, рам, механизмов управления и других компонентов. Они используются для отключения номинального и аварийного тока или переключения линий для реализации контроля и защиты энергетической системы и широко применяются в отечественной и зарубежной электроэнергетике, металлургии, горнодобывающей, транспортной и коммунальной отраслях.
Основные характеристики：
Технические характеристики：
Монолитная конструкция резервуара: Камера гашения дуги, изоляционная среда и связанные компоненты заключены в металлический резервуар, заполненный изоляционным газом (например, гексафторидом серы) или изоляционным маслом. Это образует относительно независимое и герметичное пространство, эффективно предотвращая влияние внешних факторов на внутренние компоненты. Такой дизайн улучшает изоляционные характеристики и надежность оборудования, делая его пригодным для различных суровых условий окружающей среды.
Расположение камеры гашения дуги: Камера гашения дуги обычно устанавливается внутри резервуара. Её конструкция разработана таким образом, чтобы быть компактной, обеспечивая эффективное гашение дуги в ограниченном пространстве. В зависимости от различных принципов и технологий гашения дуги, конкретная конструкция камеры гашения дуги может различаться, но, как правило, включает ключевые компоненты, такие как контакты, сопла и изоляционные материалы. Эти компоненты работают вместе, чтобы обеспечить быстрое и эффективное гашение дуги при прерывании тока выключателем.
Механизм управления: Общие механизмы управления включают пружинные механизмы и гидравлические механизмы.
Пружинный механизм: Этот тип механизма прост в конструкции, высоко надежен и легко обслуживается. Он осуществляет операции открытия и закрытия выключателя за счет накопления и высвобождения энергии пружин.
Гидравлический механизм: Этот механизм обладает преимуществами, такими как высокая выходная мощность и плавность работы, что делает его подходящим для выключателей высокого напряжения и больших токов.
Скорость утечки газа SF₆ должна быть контролируемой на крайне низком уровне, обычно не превышающем 1% в год. Газ SF₆ является мощным парниковым газом, с эффектом потепления, в 23 900 раз превышающим эффект углекислого газа. В случае утечки это может не только вызвать环境污染, но и привести к снижению давления газа в камере дугогашения, что влияет на производительность и надежность выключателя.
Для контроля утечек газа SF₆, как правило, на баковых выключателях устанавливаются устройства для обнаружения утечек газа. Эти устройства помогают своевременно определить наличие утечек, чтобы можно было принять соответствующие меры по их устранению.
В процессе нормальной работы и прерывания выключателя SF₆ газ может разлагаться, образуя различные продукты разложения, такие как SF₄, S₂F₂, SOF₂, HF и SO₂. Эти продукты разложения часто являются коррозионно-активными, токсичными или раздражающими, поэтому их необходимо контролировать.Если концентрация этих продуктов разложения превышает определенные пределы, это может указывать на аномальные разряды или другие неисправности в камере гашения дуги. Необходимо своевременно проводить техническое обслуживание и устранение неисправностей, чтобы предотвратить дальнейшее повреждение оборудования и обеспечить безопасность персонала.
Сосредоточьтесь на трех ключевых моментах: во-первых, совместимость напряжения, которая должна соответствовать максимальному рабочему напряжению системы (коэффициент совместимости ≤1.05); во-вторых, настройка ключевых параметров — расстояние между разрывами оборудования 345 кВ уменьшено на 5%-8% по сравнению с 363 кВ, а емкость конденсатора равномерного распределения напряжения оборудования 380 кВ увеличена на 8%-10%; в-третьих, ток отключения короткого замыкания должен быть ≥50 кА, и оборудование должно пройти тест на координацию изоляции, проведенный третьей стороной.
