Filtro Especial de Entrada RFI trifásica e Saída RFO para Inversor

Introdução ao Produto

• Reduzindo as emissões conduzidas do inversor para a rede elétrica.
• Desempenho excepcional de atenuação de 150kHz a 30MHz.
• Filtro da série terminal com design mais compacto e fino.
• Melhora a confiabilidade do sistema como um todo.
• O N99 usa conectores de barra de cobre, enquanto os outros são terminais.
• Terminais para cobre e filtro da série P para correntes de fuga elevadas, adequados para uso em testes, mas não aplicáveis a ocasiões de protetores de fuga.
• Barra de cobre e filtro da série P em não simétrico e tolerância de capacitância causam corrente de fuga máxima de 33mA (400VAC/50Hz).

Diagrama típico do circuito do filtro de entrada

Diagrama típico do circuito do filtro de saída

Especificações Técnicas

Item	Especificação
Tensão Nominal	440/250 VAC
Frequência de Operação	50Hz
Corrente Nominal	10A ~ 2500A
Tensão de Teste de Potencial Alto	P-E 2100VDC/2seg   P-P 2100VDC/2seg
Faixa de Temperatura	-25℃ ~ +100℃ (25/100/21)
Padrões de Conformidade	IEC/EN 60939, UL1283
Faixa de Frequência de Atenuação	150kHz ~ 30MHz
Corrente de Fuga Máxima (Série P)	33mA (400VAC/50Hz)

Aplicações Típicas

• Inversores de frequência trifásicos, drives servo, inversores e conversores
• Dispositivos de conversão de energia, como máquinas e equipamentos automáticos
• Equipamentos de HVAC, elevadores, fornecedores de energia, UPS, máquina de injeção e outras aplicações trifásicas
• Sistemas de inversão para energia eólica, solar e outras energias renováveis

Tabela de Seleção de Filtros

Drive power rating	Rated voltage	Input filter	Input filter (P)	Output filter	Rated current	Connector code
5.5kW	440VAC	RFI4C10N6	RFI4C10N6P	RFO4C10N6	10A	-N6
7.5kW	440VAC	RFI4C20N6	RFI4C20N6P	RFO4C20N6	20A	-N6
15kW	440VAC	RFI4C30N10	RFI4C30N10P	RFO4C30N10	30A	-N10
18.5kW	440VAC	RFI4C40N10	RFI4C40N10P	RFO4C40N10	40A	-N10
22kW	440VAC	RFI4C50N16	RFI4C50N16P	RFO4C50N16	50A	-N16
30kW	440VAC	RFI4C65N16	RFI4C65N16P	RFO4C65N16	65A	-N16
37kW	440VAC	RFI4C80N35	RFI4C80N35P	RFO4C80N35	80A	-N35
45kW	440VAC	RFI4C100N35	RFI4C100N35P	RFO4C100N35	100A	-N35
55kW	440VAC	RFI4C130N50	RFI4C130N50P	RFO4C130N50	130A	-N50
90kW	440VAC	RFI4C180N95	RFI4C180N95P	RFO4C180N95	180A	-N95
75kW	440VAC	RFI4C150N99		RFO4C150N99	150A	-
110kW	440VAC	RFI4C200N99		RFO4C200N99	200A	-
132kW	440VAC	RFI4C250N99		RFO4C250N99	250A	-
160kW	440VAC	RFI4C320N99		RFO4C320N99	320A	-
220kW	440VAC	RFI4C400N99		RFO4C400N99	400A	-
315kW	440VAC	RFI4C600N99		RFO4C600N99	600A	-
400kW	440VAC	RFI4C800N99		RFO4C800N99	800A	-
560kW	440VAC	RFI4C1000N99		RFO4C1000N99	1000A	-
900kW	440VAC	RFI4C1600N99		RFO4C1600N99	1600A	-
1320kW	440VAC	RFI4C2500N99		RFO4C2500N99	2500A	-

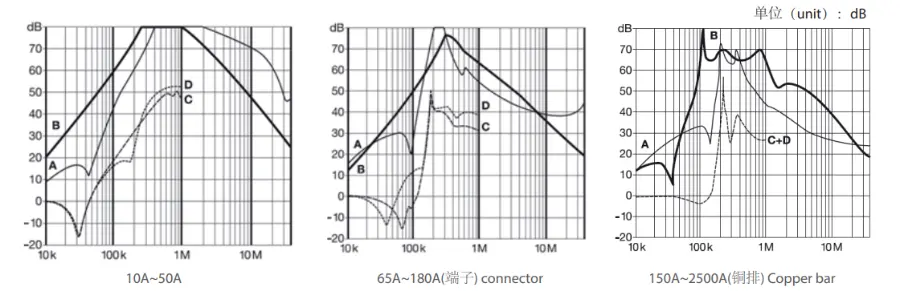

Atenuação do Filtro de Entrada

A:50N/50Ω sim, B:50N/50Ω assim, C:0,1Ω/100Ω sim D:100N/0,1Ω sim

Seções Transversais dos Conectores de Entrada/Saída do Filtro

Código do conector	Fio flexível/mm²	Número AWG	Torque recomendado/N.m
-N6	0,5~6	AWG6-24	1,36
-N10	1~16	AWG8-26	2,71
-N16	10~35	AWG2-8	1,36
-N35	25~95	AWG6-1/0	19,2
-N50	16~50	AWG4-20	4,41
-N95	16~50	AWG4-4/0	4,41

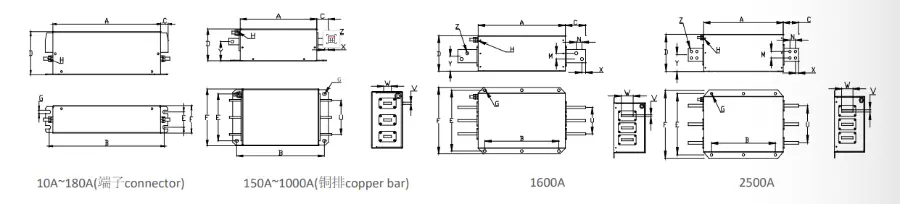

 Dimensões do Produto

Current	A	B	C	D	E	F	G	H	M	N	U	V	W	X	Y	Z
10A	168	180	15.5	75	20	40	4.5	M5	-	-	-	-	-	-	-	-
20A	220	235	15.5	75	25	45	5.5	M5	-	-	-	-	-	-	-	-
30A~40A	240	255	35	85	30	50	5.5	M5	-	-	-	-	-	-	-	-
50A~65A	220	235	35	90	60	85	5.5	M6	-	-	-	-	-	-	-	-
80A~100A	240	255	38.5	140	60	85	6.5	M8	-	-	-	-	-	-	-	-
130A	240	255	43	150	65	95	6.5	M8	-	-	-	-	-	-	-	-
180A	350	365	50	170	102	120	6.5	M8	-	-	-	-	-	-	-	-
150A~250A	240	275	40	100	165	205	11.5	M10	-	-	120	3	20	10	51.5	9
320A	-	-	-	-	-	-	-	M10	-	-	120	4	25	12.5	51.5	11
400A	-	-	-	-	-	-	-	M10	-	-	120	6	25	12.5	51.5	11
600A	-	-	-	-	-	-	-	M10	-	-	120	8	25	12.5	51.5	11
800A	310	345	50	130	155	205	11.5	M10	-	-	120	6	40	20	68.5	13.5
1000A	-	-	-	-	-	-	-	M10	-	-	120	8	40	20	68.5	13.5
1600A	400	340	93	160	275	300	12.5	M12	26	26	120	10	60	17	68	14
2500A	600	500	98	200	330	370	14.5	M12	35	35	200	15	70	20	90	14
