এই 40.5kV বিচ্ছেদক সুইচটি উচ্চ ভোল্টেজের চার্জিং ক্যাবিনেটের জন্য ডিজাইন করা হয়েছে, এতে SF6 গ্যাস ব্যবহৃত হয় উৎকৃষ্ট আইসোলেশন প্রদানের জন্য যা চার্জিং সার্কিটগুলির নিরাপদ বিচ্ছিন্নতা নিশ্চিত করে। এর সিলড ডিজাইন আকার কমিয়ে দেয়, ধূলি/আর্দ্রতা থেকে প্রতিরোধ করে, এবং কঠোর পরিবেশে স্থিতিশীল পারফরম্যান্স বজায় রাখে।
এতে নির্ভুল মেকানিক্যাল ইন্টারলক প্রদান করা হয়, যা লাইভ সুইচিং সহ ভুল অপারেশন প্রতিরোধ করে, যা চার্জিং সিস্টেম এবং অপারেটরদের রক্ষার জন্য গুরুত্বপূর্ণ। এটি শিল্প চার্জিং স্টেশন, পুনরুৎপাদিত শক্তি সঞ্চয় সুবিধা এবং সাবস্টেশনের সাথে সামঞ্জস্যপূর্ণ, এবং IEC এবং GB স্ট্যান্ডার্ড পালন করে। দীর্ঘ মেকানিক্যাল জীবন এবং কম রক্ষণাবেক্ষণ সহ, এটি উচ্চ ভোল্টেজের চার্জিং সার্কিট বিচ্ছিন্নতা এবং নিয়ন্ত্রণের জন্য একটি বিশ্বস্ত পছন্দ।
পরিবেশগত শর্তাবলীর বিবেচনা
উচ্চতা ২০০০মিটার অতিক্রম করে না, ঝুকানোর পরিমাণ ৮ ডিগ্রির বেশি নয়;
পণ্যের পরিবেশগত তাপমাত্রা -৪০ ডিগ্রি ~+১৪০ ডিগ্রি সেলসিয়াস, দৈনিক আপেক্ষিক আর্দ্রতা ৯০% এর বেশি নয়, এবং গড়ে মাসিক ৯০% এর বেশি নয়;
প্রায়শই এবং তীব্র ঝাঁকুনি, জলবাষ্প, রাসায়নিক ক্ষয়, লবণ ধূম, ধূলা, গোলমাল এবং আগুন, যা প্রতিষ্ঠানের পারফরম্যান্সকে প্রভাবিত করে, এমন স্থানগুলি বিস্ফোরণের ঝুঁকির প্রতিষ্ঠানের জন্য উপযুক্ত নয়।

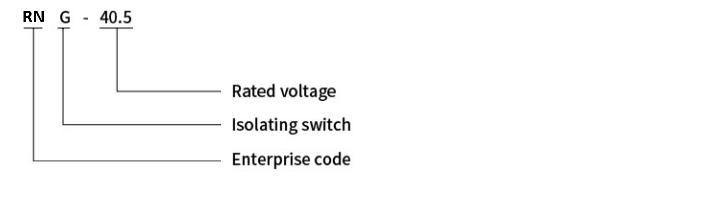

মডেল গঠন এবং অর্থ
প্রধান প্রযুক্তিগত প্যারামিটার
| ক্রমিক নং |
বিষয়বস্তু |
কোম্পানি |
প্রযুক্তিগত প্যারামিটার |
| ১ |
নির্ধারিত ফ্রিকোয়েন্সি |
Hz |
৫০ |
| ২ |
নির্ধারিত বিদ্যুৎপ্রবাহ |
A |
৬৩০ |
| ৩ |
নির্ধারিত সংক্ষিপ্ত সময়ের সহ্যশীল বিদ্যুৎপ্রবাহ |
KA |
২০/২৫ |
| ৪ |
নির্ধারিত পিক সহ্যশীল বিদ্যুৎপ্রবাহ |
KA |
৫০ |
| ৫ |
নির্ধারিত সংক্ষিপ্ত সার্কিটের সময় |
s |
৪ |
| ৬ |
নির্ধারিত সংক্ষিপ্ত সার্কিট বন্ধ বিদ্যুৎপ্রবাহ |
KA |
৫০ |
| ৭ |
তাত্ত্বিক অপারেশন |
ফ্রিকোয়েন্সি |
৫০০০ |
বিচ্ছেদক সুইচের আউটলাইন এবং স্থাপন মাত্রা
