| برانڈ | ROCKWILL |
| ماڈل نمبر | 3.6kV-24kV اندریا میٹل کلڈ وذ ڈرابل سوچ گیر IEE-Business MV سوچ گیر |
| نامین ولٹیج | 7.2kV |
| سلسلہ | KYN28-12 |
تشریح:

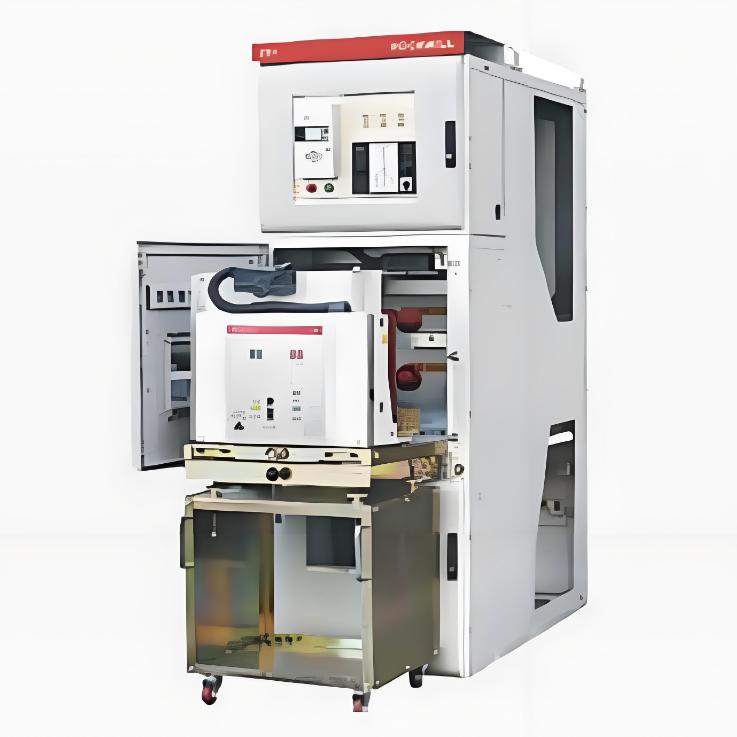

چین KYN28-12 آندروں میں میٹل کلاڈ ودرابل سوچ گیر (یہاں سے آگے صرف سوچ گیر کے طور پر مختصر) 3.6~24kV، 3 فیز AC 50Hz، ایک بس اور ایک بس حصہ والے نظام کے لئے مکمل طاقت تقسیم دستیاب ہے۔ یہ بنیادی طور پر توانائی کی نقل و حمل کے لئے متوسط/چھوٹے جنریٹرز کے لئے پاور پلانٹس؛ پاور ڈسٹریبیوشن اور پاور سسٹم کے فیکٹریز، کان، اور اداروں میں سبسٹیشن کے لئے توانائی کی وصولی، نقل و حمل، اور بڑے ہائی وولٹ موتروں کی شروعات، وغیرہ کے لئے استعمال ہوتا ہے، تاکہ نظام کو کنٹرول، حفاظت، اور مونیٹرنگ کیا جا سکے۔ سوچ گیر IEC298، GB3906-91 کے مطابق ہوتا ہے۔ یہ صرف گھریلو VS1 ویکیو کرکٹ بریکر کے ساتھ استعمال کیا جا سکتا ہے بلکہ ABB کے VD4، سیمنس کے 3AH5 گھریلو ZN65A، اور GE کے VB2 وغیرہ کے ساتھ بھی استعمال کیا جا سکتا ہے، یہ واقعی ایک بہترین کارکردگی کے ساتھ طاقت تقسیم دستیاب ہے۔ دیوار کے اوپر لگانے اور فرنٹ اینڈ مینٹیننس کے لئے درخواست کو پورا کرنے کے لئے، سوچ گیر کو ایک خصوصی کرنٹ ٹرانسفارمر کے ساتھ لگایا گیا ہے، تاکہ آپریٹر کابین کے سامنے سے اس کی مینٹیننس اور انスペکشن کر سکے۔
محیط کی درجہ حرارت: زیادہ سے زیادہ درجہ حرارت:+40℃ کم سے کم درجہ حرارت: -15℃۔
محیط کی رطوبت: روزانہ اوسط RH 95% سے زائد نہ ہو؛ ماہانہ اوسط RH 90% سے زائد نہ ہو۔
ارتفاع 2500m سے زائد نہ ہو۔
ہوا کے آس پاس کوئی کام کرنے کی آلودگی، دھوئیں، تحلیل یا آتش زن ہوا، بخار یا کھاری دھوئیں نہ ہو۔
فنی پیرامیٹرز:
سوچ گیر کی ساخت اور بنیادی کمپوننٹس:
کل سائز اور وزن:
نوٹس:
جب مقررہ کرنٹ 1600A سے زائد ہو تو، کابین کی چوڑائی 1000 mm ہونی چاہئے، اور کابین کی اونچائی 1660mm ہوگی اور پچھلے اوورہیڈ لائن کے سکیمے کے لئے۔
کابین کی چوڑائی:650mm(کمپاؤنڈ انسلیشن)یا 800mm(ہوا کا انسلیشن) کرنٹ<1250A پر۔
کابین کی چوڑائی:1000mm کرنٹ>1250A پر۔
کابین کی گہرائی:1400mm، کابین کی چوڑائی 650mm(کمپاؤنڈ انسلیشن)پر جب آنے والے اور جانے والے کیبل کی کنفیگریشن کا استعمال کیا جاتا ہے۔
کابین کی گہرائی:1500mm، کابین کی چوڑائی 6800mm(ہوا کا انسلیشن)پر جب آنے والے اور جانے والے کیبل کی کنفیگریشن کا استعمال کیا جاتا ہے۔
کابین کی گہرائی:1600mm، جب پچھلے اوورہیڈ آنے والے اور جانے والے کیبل کی کنفیگریشن کا استعمال کیا جاتا ہے۔
ساختاری خصوصیات:
کمرہ:
باریک کمرہ؛ سرکٹ بریکر کمرہ؛ کیبل کمرہ؛ نیم کمرہ۔
اصل آلات: سرکٹ بریکر، کنٹیکٹر۔
کرنٹ ترانسفورمرز۔
گراؤنڈنگ سوچ۔
ولٹیج ترانسفورمرز۔
سپورٹ-بشنگ انسولاترز۔
بشنگ انسولاترز۔
سرج آریسٹرز۔
سپورٹ انسولاترز (ریاکٹنس)۔
اصل بس بارز۔
کنیکٹنگ (ڈسٹریبوشن) بس بارز۔
گراؤنڈ فلٹ کرنٹ ترانسفورمر۔
گراؤنڈنگ کنڈکٹر۔
متلے متحرک پارٹیشنز۔
کیبل ڈکٹس (اختياری)۔
ونٹ فلاپس۔
ابعاد:
بریکٹس میں ابعاد کا مطلب ہے سنگین کرنٹ کیب کا ابعاد۔
اندرونی میٹل آرمڈ پل آؤٹ سوچ کیبز کے کتنے اطلاقی مناظر ہیں؟
صنعتی اداروں میں:
کارخانوں، کانوں، میٹالرجی، اور کیمیائی صنعتوں میں وسیع طور پر استعمال ہوتا ہے۔ وہ مختلف پروڈکشن آلات جیسے بڑے موٹروں، ترانسفورمرز، اور الیکٹرک فرنز کے لئے درمیانی ولٹیج کی برقی تقسیم اور حفاظت فراہم کرتے ہیں۔ مثال کے طور پر، ایک سٹیل مل کے رولنگ ورکشاپ میں، درمیانی ولٹیج سوچ گیر رولنگ موٹروں کو قابل اعتماد طاقت کی فراہمی دیتے ہیں اور موٹر کی اوور لوڈ یا شارٹ سرکٹ کی صورت میں تیزی سے سرکٹ کو کٹ سکتے ہیں، موٹر اور پوری پروڈکشن لائن کی حفاظت کرتے ہیں۔
تجارتی عمارتوں (مثال کے طور پر، شاپنگ سینٹروں، آفس بلڈنگز، ہوٹلوں) اور عوامی سہولیات (مثال کے طور پر، ہسپتالوں، اسکولوں، اسٹیڈیوں) میں:
میڈیم ولٹیج کے ڈسٹری بیوشن رومز میں استعمال ہوتا ہے۔ انہیں عمارت کے اندر موجود تجهیزات کے لئے طاقت کی تقسیم اور کنٹرول فراہم کرتا ہے، جیسے لفٹ، ہوا کشی اور روشنائی۔ مثال کے طور پر، ایک ہسپتال میں، میڈیم ولٹیج سوچ گیر مختلف طبی تجهیزات اور ہوا کشی کے نظام تک پایدار طاقت فراہم کرتا ہے، ہسپتال کے صحیح کام کرنے کی ضمانت دیتا ہے۔
میڈیم ولٹیج کی سبسٹیشن میں:
اس کا کردار اہم تقسیم تجهیز کے طور پر ہوتا ہے، نقل و حمل لائنوں سے طاقت دریافت کرتا ہے اور اسے تقسیم کرتا ہے۔ یہ نقل و حمل لائنوں سے میڈیم ولٹیج کو کم کر سکتا ہے اور اسے مختلف لو ولٹیج لائنوں میں تقسیم کر سکتا ہے، یا اسے دیگر سبسٹیشن یا آخری مستعملین تک تقسیم کر سکتا ہے۔
