| Jenama | Switchgear parts |
| Nombor Model | 12KV mesra alam (bertenaga udara tanpa gas SF6) pemutus litar vakum (pengasingan atas) |
| voltan nama | 12kV |
| Arus nominal | 630A |
| Arus putus pendek terangka | 25kA |
| Siri | VHK-12 |
Peralatan pemutus litar isolasi di bawah kabinet perlindungan alam sekitar VHK-12 menggunakan struktur separuh tertutup, yang mempunyai kelebihan medan elektrik seragam, pemutusan yang boleh dipercayai, tempoh hidup panjang, tidak memerlukan penyelenggaraan, dan mudah untuk pemasangan. Produk ini digunakan utamanya dalam kabinet unit utama bertapis udara mesra alam. Sebagai komponen utama di dalam kabinet, ia menanggung fungsi penutupan dan pembukaan litar utama, dan mempunyai fungsi penutupan dan pembukaan arus beban dinilai serta penutupan dan pemutusan arus lompatan pendek.
Syarat-syarat persekitaran penggunaan:
1) Suhu persekitaran: suhu maksimum +40 ° C, suhu minimum -15 ° C (penyimpanan dan pengangkutan dibenarkan pada -30 ° C);
2) Ketinggian: ≤ 2000 meter;
3) Kelembapan persekitaran: Purata harian kelembapan relatif <95%, purata bulanan kelembapan relatif ≤ 90%;
4) Intensiti gempa: tidak melebihi 8 darjah;
5) Lokasi penggunaan: Tiada bahaya mudah terbakar atau meletup, tiada vaporisasi air, gas korosif, atau getaran hebat
Untuk skenario penggunaan khas yang berbeza dari syarat-syarat operasi biasa, pengguna produk mesti bersetuju dengan pengeluar. Contohnya, apabila peralatan elektrik dipasang pada ketinggian lebih daripada 2000 meter, arahan khas mesti diberikan kepada pengeluar untuk menyesuaikan produk semasa pengeluaran.

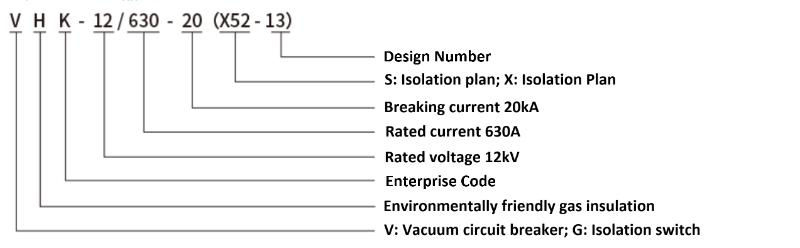

Penerangan model

Parameter produk
| Nombor Siri | Item | Unit | Parameter | Nota |
|---|---|---|---|---|
| 1 | Voltan Dinilai | KV | 12 | |
| 2 | Arus Dinilai | A | 630 | |
| 3 | Arus Pemutusan Dinilai / Masa Stabiliti Panas | KA/S | 20/4; 25/3 | |
| 4 | Arus Tahan Puncak Dinilai | KA | 50/63 | |
| 5 | Arus Penutupan Lompatan Pendek Dinilai | KA | 50/63 | |
| 6 | Jumlah Penutupan Lompatan Pendek | kali | 30 | |
| 7 | Tekanan Tahan Frekuensi Kuasa: Fasa ke Tanah / Fasa ke Fasa | KV | 42 | Dalam Udara Kering atau N₂ |
| 8 | Tekanan Tahan Frekuensi Kuasa: Pemutusan | KV | 48 | Dalam Udara Kering atau N₂ |
| 9 | Impuls Petir: Fasa ke Tanah / Fasa ke Fasa | KV | 75 | Dalam Udara Kering atau N₂ |
| 10 | Impuls Petir: Pemutusan | KV | 85 | Dalam Udara Kering atau N₂ |
| 11 | Rintangan Litar Utama | μΩ | ≤60 | Bilik Penghujung Busur Hampa + Pemutus |
| 12 | Umur Mekanikal Bilik Penghujung Busur | kali | 10000 | |
| 13 | Umur Mekanikal Pemutus / Pembumian | kali | 5000 | |
| 14 | Tekanan Tabung Gas | bar | 1.25 |

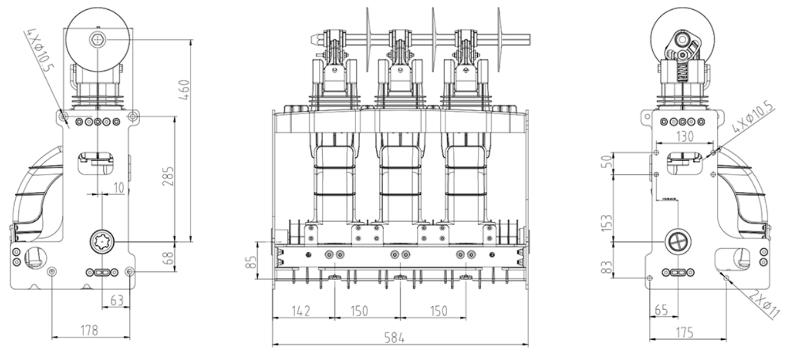

Dimensi pemasangan
