| ब्रांड | Switchgear parts |

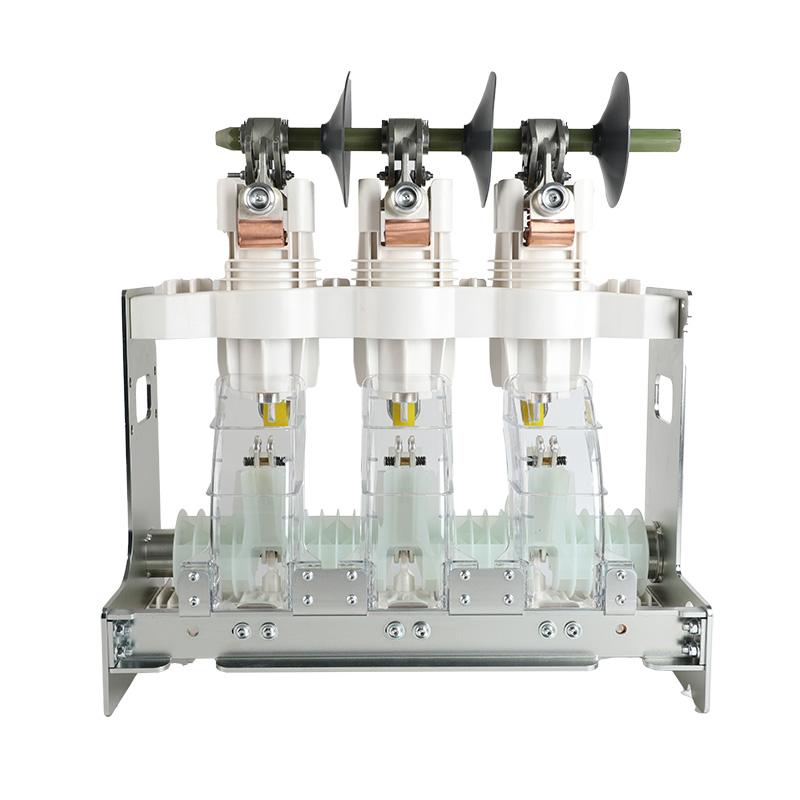

| मॉडल नंबर | 12KV पर्यावरण-अनुकूल (वायु अनुदिष्ट SF6 गैस के बिना) वैक्यूम सर्किट ब्रेकर स्विच (उपरी अलगाव) |
| निर्धारित वोल्टेज | 12kV |
| निर्धारित विद्युत धारा | 630A |
| निर्धारित छोट-सर्किट ब्रेकिंग करंट | 25kA |
| श्रृंखला | VHK-12 |
VHK-12 पर्यावरण संरक्षण कैबिनेट के अंतर्गत आइसोलेशन सर्किट ब्रेकर स्विच एक अर्ध-सील्ड संरचना का उपयोग करता है, जिसमें समान विद्युत क्षेत्र, विश्वसनीय विच्छेद, लंबी सेवारत आयु, रखरखाव मुक्त और आसान स्थापना जैसी विशेषताएँ होती हैं। यह उत्पाद मुख्य रूप से पर्यावरण अनुकूल वायु इन्सुलेटेड रिंग मेन यूनिट कैबिनेट में उपयोग किया जाता है। कैबिनेट के अंदर के मुख्य घटक के रूप में, यह मुख्य परिपथ को बंद और खोलने का कार्य करता है, और निर्धारित लोड धारा को बंद और खोलने, और शॉर्ट-सर्किट धारा को बंद और विच्छेद करने की क्षमता रखता है।
उपयोग के लिए पर्यावरणीय शर्तें:
1) पर्यावरणीय तापमान: अधिकतम तापमान+40 ° C, न्यूनतम तापमान -15 ° C (संग्रहण और परिवहन -30 ° C पर अनुमत);
2) ऊंचाई: ≤ 2000 मीटर;
3) पर्यावरणीय आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता<95%, मासिक औसत सापेक्ष आर्द्रता ≤ 90%;
4) भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;
5) उपयोग का स्थान: ज्वलनशील या विस्फोटक खतरे नहीं, जल वाष्पीकरण, कोरोजिव गैसें, या गंभीर दोलन नहीं
विशेष उपयोग की स्थितियों के लिए, जो सामान्य संचालन की स्थितियों से भिन्न होती हैं, उत्पाद का उपयोगकर्ता निर्माता के साथ सहमत होना चाहिए। उदाहरण के लिए, जब विद्युत उपकरण 2000 मीटर से अधिक ऊंचाई पर स्थापित किया जाता है, तो निर्माण के दौरान उत्पाद को समायोजित करने के लिए निर्माता को विशेष निर्देश दिए जाने चाहिए।
मॉडल का विवरण

उत्पाद पैरामीटर
| अनुक्रम संख्या | आइटम | इकाई | पैरामीटर | टिप्पणी |
|---|---|---|---|---|
| 1 | निर्धारित वोल्टेज | किलोवोल्ट | 12 | |
| 2 | निर्धारित धारा | एम्पियर | 630 | |
| 3 | निर्धारित विच्छेद धारा / थर्मल स्थिरता समय | किलोएम्पियर/सेकंड | 20/4; 25/3 | |
| 4 | निर्धारित शिखर सहनशील धारा | किलोएम्पियर | 50/63 | |
| 5 | निर्धारित शॉर्ट-सर्किट बनाने वाली धारा | किलोएम्पियर | 50/63 | |
| 6 | शॉर्ट-सर्किट बनाने वाली बार | बार | 30 | |
| 7 | पावर फ्रीक्वेंसी सहनशील वोल्टेज: फेज-से-भू / फेज-से-फेज | किलोवोल्ट | 42 | सूखी हवा या N₂ में |
| 8 | पावर फ्रीक्वेंसी सहनशील वोल्टेज: विच्छेद | किलोवोल्ट | 48 | सूखी हवा या N₂ में |
| 9 | लाइटनिंग आवेग: फेज-से-भू / फेज-से-फेज | किलोवोल्ट | 75 | सूखी हवा या N₂ में |
| 10 | लाइटनिंग आवेग: विच्छेद | किलोवोल्ट | 85 | सूखी हवा या N₂ में |
| 11 | मुख्य परिपथ प्रतिरोध | माइक्रोओहम | ≤60 | वैक्यूम आर्क विनाशक कक्ष + डिसकनेक्टर |
| 12 | आर्क विनाशक कक्ष की यांत्रिक आयु | बार | 10000 | |
| 13 | आइसोलेशन / अर्थिंग स्विच की यांत्रिक आयु | बार | 5000 | |
| 14 | गैस टैंक दबाव | बार | 1.25 |
स्थापना आयाम
