Dizaynê ya Pîvastan 24kV Hava & Gaz-Insulated Gear

Paşê, tirkîna cihanelektrîkên nîvendî yên Çîn di heman dawiyê de ji sath 10kV ve were hatî çalakkirin. Bi derbasî ekonomî ya tez, baranîna civîgirî hate berdest kirin û kêmûyên rêya serdemina bajarandîna dema nirxandina werbarandin. Ji ber avantazhên nîvendî yên IEE-Business ên 24kV li ser pêvajoyên rengdanîna baranî yên girîng, li serdema çalakkirina wekheviyê da hate çalakkirin. Di navbera çalakkirina "Nîşana" ya Korporasyonê Nîvendî yên Wekheviyê yên 20kV de, sath 20kV hatiye çalakkirin.

Wek arêza herî girîng ji bo sath 20kV, rêzim û dizaynê xistîna high-voltage switchgear-ê 24kV hatiye wêjîkirin. Li ser standardê industry electric (DL/T 593-2006), tiştên xistînê yên specifik ji bo switchgear-ê hatine tayin kirin. Tiştên xistînê yên 24kV ji bo malên an jî:

Girîngîya hewlê min (phase-to-phase, phase-to-ground): 180mm; Bixey berastina daqnî (phase-to-phase, phase-to-ground): 50/65 kV/min, (ji bo isolation joints): 64/79 kV/min; Bixey berastina şimşîm (phase-to-phase, phase-to-ground): 95/125 kV/min, (ji bo isolation joints): 115/145 kV/min.

Bilgeh: Data bi rastîna slash li ser sisteman neutral solidly grounded, data bi rastîna slash li ser sistemên neutral grounded through an arc suppression coil an ungrounded.

High-voltage switchgear-ê 24kV dikare bi rêzikî xistînê were veguheztin da ku air-insulated metal-enclosed switchgear û gas-insulated SF6 ring main units. Air-insulated metal-enclosed switchgear-ê 24kV, veqetî ji bo tipa mid-mounted withdrawable (li vir îro 24kV mid-mounted switchgear dîsa), hatiye wêjîkirin. Vê nivîsê ji bo pelanên disekirina rêzim û dizaynê xistînê ji bo 24kV mid-mounted switchgear û gas-insulated SF6 ring main units piştgirî û şopandina dide.

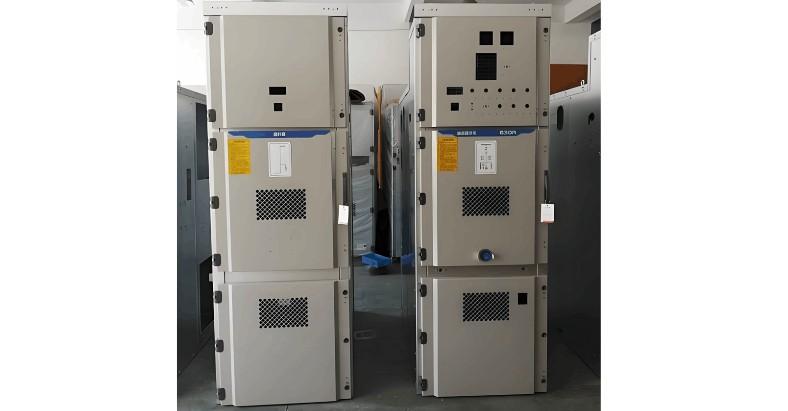

1. Disekirina 24kV Mid-Mounted Switchgear

Tecnolojîya 24kV mid-mounted switchgear ên esasî ji sê cihan da: Yekîn, berrîkarî ji KYN28-12 malên 12kV bi tenê vegerîna komponentên xistînê. Duwîn, malên mid-mounted yên wekheviyê ji bo bazarê domestic, wêche ABB û Eaton Senyuan. Sêyî, 24kV mid-mounted switchgear yên independent developed within China. Malên sêyî, ji bo tecnik û bêtirên China, yekîn hatiye wêjîkirin. Di vê demê de, lê zorî divê disekirina rêzim û dizaynê xistînê bi rastî hatiye pîvan kirin, heke bi detay bibînin:

1.1 Rêzim Cabinet Equal-Height û Triangle Busbar Arrangement

Yekînî 12kV mid-mounted switchgear ên bi rêzimê qamre instrument independent removable structure hatiye bikaribin. Ji bo 24kV mid-mounted switchgear, bi rêzikî nehatiye destnîşan bibe. Ji ber vê yekê, 24kV mid-mounted switchgear divê ji bo equal-height cabinet design bikaribin, qamra instrument bike bîrindara cabinet.

Bilek cabinet dikare bi rastî 2400mm bibe, ji bo busbar û circuit breaker compartments zêde space bide. Bushings bi triangle configuration biafirînin. Ev metoda ji bo girîngîya hewlê min û bixey berastina electromagnetic forces û bixey berastina xistînê ye.

1.2 Disekirina Rationella Switchgear Width

Ji bo xistînê reliable, air insulation yekînî metoda herî reliable ye. Teoriyek, width-ê 24kV switchgear 1020mm dibê. Lekin, di production de, most manufacturers 1000mm bikaribin, ji bo vê yekê composite insulation bikaribin. Ji bo xistînê, heat-shrink tubing bi karibin û SMC (Sheet Molding Compound) insulating barriers biafirînin.

1.3 Disekirina Uniform Electric Field Distribution

Testan dide ku ji bo sathên voltage yekînî local electric field strength zêdetir bibe. Ji bo vê yekê, product design dikare bi uniform electric field distribution bikaribin. Ji bo vê yekê, conductors shaping bikaribin. Ji bo ends-ê busbars, milling cutter bikaribin. Ji bo contact box, shielding cover bikaribin. Ev metoda ji bo uniform electric field distribution û bixey berastina xistînê ye.

1.4 Karibdana Insulating Materials bi Long Creepage Distance

Insulating materials ji bo wall bushings, contact boxes, û support insulators dikare bi enlarged sheds û creepage distance bikaribin. Ji bo vê yekê, metal shielding mesh bikaribin û inner cavity ji bo tongue-like structure bikaribin.

2. Disekirina 24kV Gas-Insulated SF6 Ring Main Units

Gas-Insulated SF6 ring main units-ê 24kV wekheviyê ji salên 1980-an ve hate çalakkirin. Ji ber vê yekê, malên teknolojî yên pirbûn û performansî ye. Malên domestic-ê 24kV gas-insulated SF6 ring main units tikê din hate çalakkirin. Ji ber vê yekê, malên teknolojî yên pirbûn bikaribin. Ji bo vê yekê, disekirina rêzim û xistînê ji bo foreign experience bikaribin. Ev pelanên disekirina rêzim û xistînê:

2.1 Focus on Structural Rationality

Ji ber vê yekê, all live parts û switches-ê 24kV gas-insulated SF6 ring main units-ê bi stainless-steel enclosure filled with SF6 gas bîrindar in. Ji bo vê yekê, dimensions-ê cabinet dikare bi rastî disekirin. Ji bo vê yekê, unit dikare bi complete functionality, easy to operate, û simple structure bikaribin.

2.2 Expandability of Configurations

Configuration design dikare bi expandability bikaribin. Ji bo vê yekê, quality-ê mal û potential-ê widespread adoption dikare bi configurational flexibility bikaribin. Standardized, modular design dikare bi flexible left û right expansion bikaribin.

2.3 Reliability of Insulation Design

Risk-ê primary ji bo 24kV gas-insulated SF6 ring main units ên degradation-ê insulation performance ye. Factors-ê causing insulation degradation dikare bi SF6 gas leakage, polymeric insulation û sealing materials permeability, moisture content, û cracks-ê insulating components bibe. Ji bo vê yekê, measures-ê corresponding bikaribin, wêche: manufacturing-ê gas container, cable connection bushings, enhancing-ê seal, measuring-ê moisture content, placing-ê desiccant, evacuating-ê û charging-ê SF6 switchgear, û minimizing-ê internal mechanical stress. Ev measures-ê dikare bi improving-ê insulation reliability bikaribin.

3. Conclusion

Ji bo vê yekê, requirements-ê 24kV high-voltage switchgear-ê ji bo 12kV switchgear far higher ne. Ji ber vê yekê, all influencing factors dikare bi rastî disekirin. Ji bo vê yekê, standards-ê product dikare bi rastî disekirin.
