اختبارات مفتاح الدائرة ذات الجهد العالي: الطرق ونصائح السلامة
اختبارات خصائص قاطع الدائرة ذات الجهد العالي: الطرق والحذر
تشمل اختبارات خصائص قاطع الدائرة ذات الجهد العالي بشكل أساسي اختبار الأداء الميكانيكي، وقياس مقاومة الحلقة، وتحقق من وظيفة منع التغذية المتكررة، واختبار حماية عدم تساوي الطور. فيما يلي الإجراءات الاختبارية التفصيلية والاحتياطات الرئيسية.
1. الاستعداد قبل الاختبار
1.1 مراجعة الوثائق الفنية
راجع دليل آلية التشغيل لفهم هيكلها ومبدأ عملها ومعاييرها الفنية (مثل وقت الفتح/الإغلاق، متطلبات التزامن، سفر العناصر المتحركة). جمع السجلات التركيبية، وسجلات الصيانة، وتقارير الاختبار السابقة لتحليل الشذوذ التاريخية.
1.2 استعداد المعدات
أعد جهاز اختبار الخصائص الميكانيكية لقاطع الدائرة، وجهاز قياس مقاومة الحلقة، وجهاز اختبار حماية الضاغط، إلخ. تأكد من أن جميع الأجهزة معايرة وتناسب المعايير المطلوبة للدقة.
1.3 الاحتياطات الأمنية
فصل مصدر التحكم والتغذية قبل الاختبار؛ أطلق الطاقة المخزنة في آلية التشغيل.
يجب على العاملين ارتداء القفازات العازلة، ونظارات السلامة، وغيرها من معدات الحماية. ضع علامات تحذيرية في منطقة الاختبار.
تأكد من تأريض المعدات الاختبارية بشكل صحيح لمنع مخاطر الجهد المستحث أو التسرب الكهربائي.
2. اختبار الخصائص الميكانيكية
2.1 قياس وقت الفتح والإغلاق

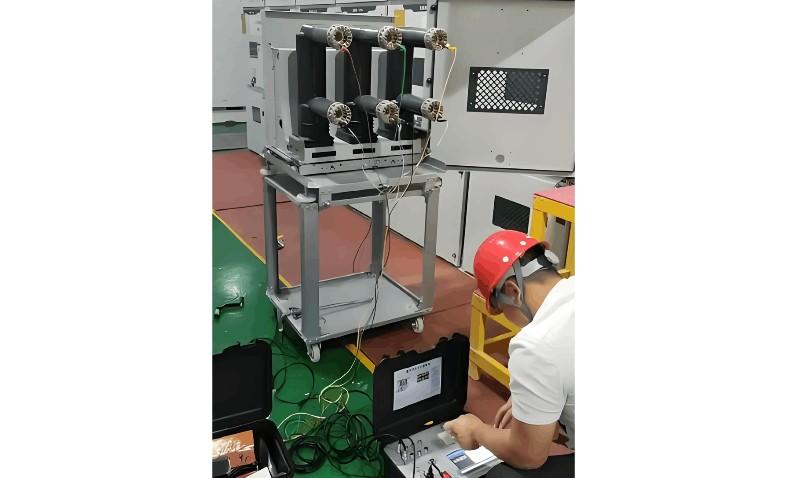

قم بتثبيت أجهزة الاستشعار للكشف عن التحول على العناصر المتحركة أو استخدام العناصر المساعدة لالتقاط إشارات الحركة. قم بتشغيل القاطع عند الجهد التحكم المحدد والضغط التشغيلي المحدد. يقوم الجهاز بالتسجيل التلقائي لأوقات الفتح والإغلاق. قم بإجراء عدة قياسات (على الأقل 3)، احسب المتوسط، وقارن مع المواصفات الصانع.
2.2 فحص التزامن
قم بقياس الفرق الزمني بين أسرع وأبطأ مرحلة أثناء الفتح والإغلاق. يجب ألا يتجاوز خطأ التزامن بين المراحل عادة 3-5 مللي ثانية؛ ويجب أن يكون التزامن بين القطبين في نفس المرحلة أصغر. إذا كان خارج النطاق، فقم بفحص تساوي أطوال الروابط، والتوضع، أو معلمات النظام الهيدروليكي.
2.3 قياس سفر العناصر المتحركة والتجاوز
استخدم وظيفة قياس السكتة في الجهاز أو احسب السفر والتجاوز بشكل غير مباشر من خلال تحويل روابط العناصر المتحركة. يجب أن تكون القيم متوافقة مع معايير المنتج. قم بضبط مكونات التحويل إذا كانت هناك انحرافات.
2.4 قياس سرعة الفتح والإغلاق
قم بقياس السرعة على قطاع محدد قريب من اللحظة التي يتم فيها فصل العناصر المتحركة (مباشرة بعد الفتح) ولمس العناصر المتحركة (مباشرة بعد الإغلاق). احسب سرعة الفتح مباشرة، والإغلاق مباشرة، والسرعة القصوى. يجب أن تكون النتائج ضمن الحدود المحددة. قد تشير القيم غير الطبيعية إلى مشاكل في الضغط الهيدروليكي، أو حالة الربيع، أو مكونات الدفع.
2.5 قياس وقت الارتداد عند الإغلاق (تطبق على قواطع الدائرة الفراغية)
قم بقياس فترة الوقت بين الاتصال الأولي والنهائي أثناء الإغلاق. عادة ما يكون المطلوب ≤2 مللي ثانية. قد يؤدي الارتداد الزائد إلى تلف قطع التيار الكهربائي؛ قم بفحص ضغط العناصر المتحركة وأداء الربيع.
3. اختبار مقاومة الحلقة
3.1 تحديد مسار التوصيل
حدد المكونات الرئيسية لمسار التوصيل: المحطات الخطية، المحطات الحملية، ونظام العناصر المتحركة.
3.2 تنظيف نقاط الاختبار
قم بإزالة الأكسدة والأوساخ من سطوح العناصر المتحركة باستخدام الورق الصنفرة أو أدوات التنظيف لضمان التواصل الكهربائي الجيد.
3.3 قياس مقاومة الحلقة
استخدم جهاز قياس المقاومة الدقيقة لتمرير تيار مستمر DC (مثل 100A أو 200A) عبر الدائرة الرئيسية وقياس الانخفاض في الجهد. احسب المقاومة وفقًا لذلك. تتراوح القيم النموذجية من عشرات إلى مئات الميكروأوم. إذا تجاوزت الحدود، فإن ذلك يشير إلى تواصل كهربائي ضعيف، أو براغي فضفاضة، أو عناصر تواصل تالفة تتطلب التحقق.
4. اختبار وظيفة منع التغذية المتكررة (قفل الفتح)
4.1 طريقة الاختبار
مع قاطع الدائرة مغلق، قم بتطبيق الأوامر الفتح والفتح والغلق معًا. يجب أن يفتح القاطع مرة واحدة ويظل مقفلاً - لا إعادة فتح.
مع قاطع الدائرة مفتوح، قم بتطبيق الأوامر الفتح والفتح والغلق معًا. يجب أن يغلق ثم يفتح فورًا، لينتهي في وضع مفتوح.
4.2 تحقق من الوظيفة
إذا حدث فقط فتح واحد وكان جهاز قفل الفتح يقفل دائرة الفتح بشكل موثوق، فإن الوظيفة طبيعية. إذا حدث تشغيل متكرر ("تغذية متكررة") أو لم يعمل جهاز القفل، فقم بفحص دارة منع التغذية المتكررة، بما في ذلك جهاز القفل، والعناصر المتحركة، وسلامة الأسلاك.
5. الإجراءات بعد الاختبار
5.1 تسجيل البيانات والتحليل
قارن نتائج الاختبار مع المواصفات الفنية. ابحث عن أسباب أي بيانات خارجة عن النطاق وقم بالتعديلات أو الإصلاحات اللازمة.
5.2 استعادة المعدات
بعد الاختبار، عد القاطع إلى حالته الأصلية. أزل أسلاك الاختبار والأجهزة الاستشعارية. تأكد من عدم وجود شذوذ قبل إعادة الخدمة.
6. الاحتياطات الرئيسية
يحظر التشغيل غير المصرح به لقاطع الدائرة أو المعدات الاختبارية أثناء الاختبار لمنع التشغيل الخاطئ أو الإصابة الميكانيكية.
قم بتثبيت أجهزة الاستشعار بشكل آمن لتجنب التأثير على دقة القياس.
للقواطع ذات ملفي فتح، قم باختبار خصائص الفتح عند الجهد المنخفض، وقت الفتح، والسرعة لكل ملف على حدة.
قم بإجراء اختبارات تحمل العزل (الضغط العالي) قبل وبعد اختبارات الخصائص لتأكيد سلامة العزل الكهربائي.
