Teknolohiya ng Mataas na Volt: Kaya bang sukatin ng tester ng katangian ng paggalaw ng circuit breaker ng mataas na volt sa pamamagitan ng dual-ended grounding?

Maaari bang sukatin ang double-ended grounding?

Maaaring sukatin ang double-ended grounding, ngunit hindi ito maaaring gawin ng mga tradisyonal na high-voltage circuit breaker motion characteristic testers. Ang kondisyon para sa double-ended grounding ay mas komplikado; kailangang tiyakin ang katumpakan ng pagsukat habang tinatrabaho ang maraming electromagnetic interference tulad ng impedance at high-frequency currents. Dahil dito, isang espesyal na disenyo ng high-voltage circuit breaker tester para sa double-ended grounding ay isang napakatamang solusyon, na may magandang performance at matatag na pagganap, bagaman ang presyo nito ay talagang mas mataas.

Applikasyon Instructions para sa Circuit Breaker Motion Characteristics Testing

Ang pangunahing tungkulin ng high-voltage circuit breaker motion characteristic tester ay sukatin ang mekanikal na pagganap ng iba't ibang voltage levels, uri, at brand ng high-voltage circuit breakers. Ito ay kasama ang limang mekanikal na parameter: closing time, opening time, bounce count, three-phase synchronization, at opening/closing speed. Para sa mga bagong inilapat na sistema o low-voltage power systems, pagkatapos tanggalin ang circuit breaker mula sa serbisyo, maaaring gamitin ang standard na high-voltage circuit breaker motion characteristic tester upang matugunan ang mga pagsusulit. Gayunpaman, para sa mga high-voltage systems tulad ng 110 kV, 220 kV, at 330 kV, mayroong partikular na mga requirement at pamantayan para sa pagsusukat ng high-voltage circuit breakers.

Epekto ng Double-Ended Grounding

Ayon sa prinsipyong pagsusulit, sa panahon ng mga mekanikal na pagsusulit ng circuit breakers, karaniwang kailangang buksan ang isang bahagi ng grounding disconnector upang tiyakin na ang test current ay bumubuo ng saradong loop. Ito ay nagpapakailangan ng mga tao na gumawa sa mga equipment na hindi grounded, na siyang nagdudulot ng ilang mga panganib sa operasyon ng pagsusulit at hindi makabubuti sa production safety. Ang double-ended grounding ay tumutukoy sa kakayahan ng pagtatapos ng short-circuit mechanical characteristic tests habang parehong dulo ay grounded.

Kakayahan at mga Pabor ng High-Voltage Circuit Breaker Testers

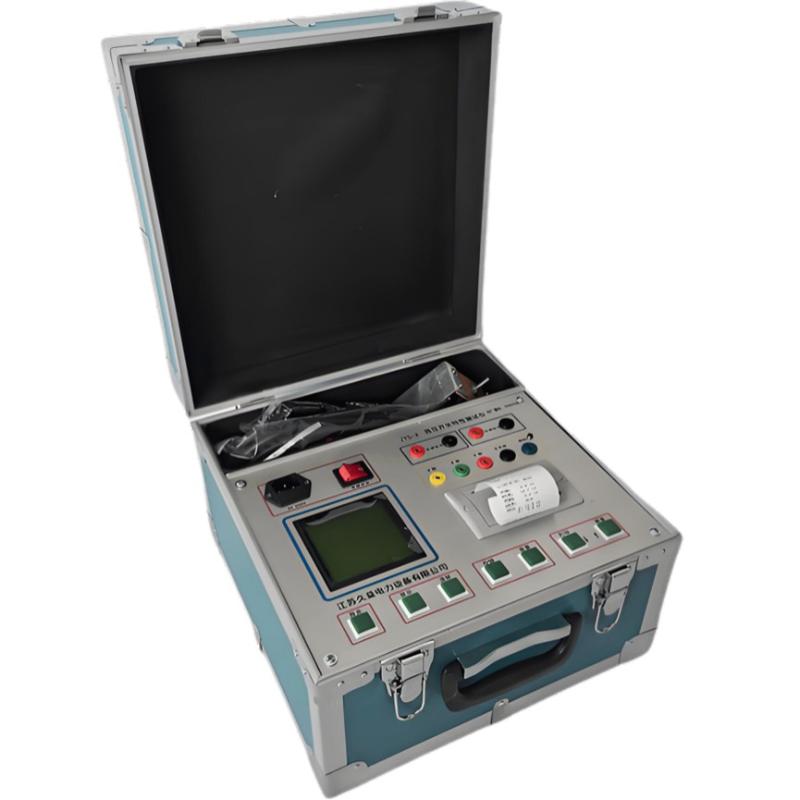

Ang high-voltage circuit breaker motion characteristic testers, na kilala rin bilang high-voltage circuit breaker mechanical characteristic testers, ay nakapagsasanay ng malaking scalable na programmable logic circuits at high-voltage equipment measurement technologies. Ito ay epektibong at maayos na nagproseso ng mekanikal na performance parameters kasama ang oras, bilis, synchronization, stroke, over-travel, contact gap, bounce, coil current, at low-voltage operation characteristics.

Na-equipped ng linear sensors, angular sensors, at universal data acquisition units, ito ay sumasakop sa mahalagang tungkulin para sa data measurement at dynamic analysis. May human-machine interactive operating interface, ito ay disenyo upang sukatin ang mekanikal na parameter ng iba't ibang high-voltage circuit breakers—kasama ang vacuum circuit breakers, SF6 circuit breakers, minimum-oil circuit breakers, at bulk-oil circuit breakers—sa lahat ng voltage levels.
