Konstruaj Principoj por Ŝtaŭp-Montitaj Distribuaj Transformiloj

Projekciaj Principoj por Ŝtelaj Distribuaj Transformiloj

(1) Principoj de Loko kaj Aranĝo
Ŝtaloj por transformiloj devas esti lokitaj proksime al la centro de lastaĵo aŭ proksime al gravaj lastaĵoj, sekvante la principon de "malgranda kapacito, multaj lokoj" por faciligi anstataŭigon kaj mantenanjon. Por loĝeja elektra provizado, tri-fazaj transformiloj povas esti instalitaj proksime bazite sur nuntempa postulo kaj projektoj pri estonta kresko.

(2) Elektado de Kapacito por Tri-Fazaj Ŝtelaj Transformiloj
Standardaj kapacitoj estas 100 kVA, 200 kVA, kaj 400 kVA. Se la postulo superas la kapaciton de unu unuo, pliaj transformiloj povas esti instalitaj. Tamen, la ŝtala strukturo kaj dua kondukado devas esti disvolvitaj kaj konstruitaj por akomodi la finan planitan kapaciton de la komenco.

• 400 kVA: Taŭgas por urba centroj, alta denseco urbaj evolucio zonoj, ekonomiaj evolu-zonoj, kaj vilaĝcentroj.

• 200 kVA: Aplikebla al urbaj distriktoj, vilaĝoj, evolu-zonoj, kaj ruralaj areoj kun koncentrita lastaĵo.

• 100 kVA: Rekomendita por ruralaj regionoj kun malalta lastaĵodenseco.

(3) Speciala Kazo: 20 kV Dedicita Provizaj Areoj
En 20 kV supra distribua reto kie la postulo estas alta sed aldonaĵo de novaj lokoj estas malfacila, 630 kVA ŝtala transformilo povas esti uzata post teknika justigo. Pro la limigita kapacito de suba tensio supra konduktado, multi-cirkva radiala kabla reto estas rekomendata por malsupra distribuo. Bazite sur lokaj kondiĉoj, la transformilo povas esti montita sur tri ŝtaloj aŭ sur betona pad, certigante strukturan sekurecon.

(4) Elektado de Tipo de Transformilo
Nove instalitaj aŭ anstataŭigitaj tri-fazaj ŝtelaj transformiloj devas uzi S11-tipo aŭ pli alta ole-immersitaj, tute fermitaj transformiloj. En areoj kun malalta sed stabila lastaĵo aŭ altfluktuanta lastaĵo, SH15-tipo aŭ pli alta amorf-metalo malperda transformiloj estas rekomenditaj.

(5) Preventado de Superlastaĵo kaj Voltmalsalto
Por eviti superlastaĵon kaj malaltan eldonvoltan, la maksimuma operacia koranto de la transformilo ne devas superi 80% de ĝia indikita koranto. Se ĉi tiu limo estas superita, konsideru aldonaĵon de novaj transformilaj lokoj aŭ kapacitaj alŝaltadoj.

(6) Konduktantaj kaj Kablaj Specifikacioj

• Meza tensio (MV) fal-konduktado: Uzu JKLYJ-50 mm² kruciĝinta polieteneno (XLPE) izolita aerkablo aŭ YJV22-3×70 mm² povokablo.

• Malalta tensio (LV) eldonkablos: Uzu YJV22-0.6/1.0 kV, 4×240 mm² kablo—unu vojo por ≤200 kVA unuoj, du paralelaj vojoj por 400 kVA unuoj.

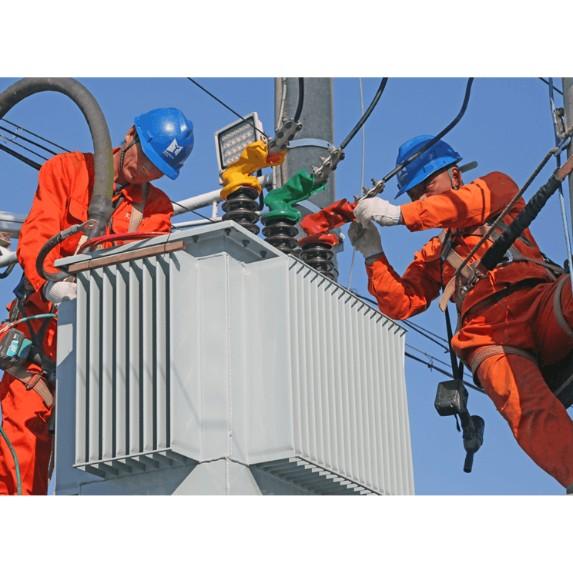

• Ĉiuj HT kaj LT terminaloj sur la transformila platformo devas esti equipitaj per izolad-kovroj—neniu nuda vivanta parto permesata.

• Transformiloj en malproksimaj areoj devas inkluzivi anti-robozajn mezurojn.

(7) Protektaj Aparatoj

• HT flanko: Protektita per fal-kurtenfusiloj.

• LT flanko: Protektita per malalta tensio circuit-breakeroj.

(8) Postuloj pri Situado de Transformilo
La instalado loko devas:

• Esti proksima al la centro de lastaĵo por minimumigi la LV provizan radiuson;

• Eviti eksplodajn, flamigeblajn, forta kontaminitajn, aŭ inond-pronajn areojn;

• Permesi oportunan HT enkondukon kaj LT eldonkondukon;

• Faciliti konstruadon, operacion, kaj mantenanjon.

(9) Malpermesitaj Tipoj de Ŝtaloj por Montado de Transformilo

Ne instaligu transformilojn sur ŝtaloj kiuj estas:

• Angulaj aŭ branĉaj ŝtaloj;

• Ŝtaloj kun servisfalladoj aŭ kablokonektoj;

• Ŝtaloj ekipitaj kun liniswitches aŭ aliaj aparatoj;

• Ŝtaloj je strataj intersekciĝoj;

• Ŝtaloj en facile atingaj aŭ dense populitaj areoj;

• Ŝtaloj en severe kontaminitaj medioj.

(10) Terlegaj Postuloj

• Por 10 kV transformiloj, labora, protektiva, kaj sekura terlego povas kunhavigi unu terlegosistemon.

• Por 20 kV transformiloj, HT kaj LT labora terlego idealiter devas esti apartaj, kvankam ili povas kunhavigi unu sistemon se la terlegrezisto estas ≤0.5 Ω.

• Maksimuma terlegrezisto por la transformilo: ≤4 Ω.

• Ĉiu ripetita terlego en la LT reto: ≤10 Ω.

• Terlegaj elektrodoj devas esti enterritaj ≥0.7 m profundeco, kaj ne devas kontakti subterajn gazajn aŭ akvajn tubojn.

• Elektrodoj povas esti instalitaj vertikale aŭ horizontale.

• Terlegaj konduktadoj: minimume Φ14 mm rondaj ŝtaloj aŭ 50×5 mm plataj ŝtaloj.

(11) Protektado kontraŭ fulmoj

• Instalu surĝenbraketojn tiel proksime al la transformilo kiel eble, preferinde sur la sekundara (nivela) flanko.

• Por sistemoj kun rekte teritro nuligilo uzante nivelo izolitajn konduktorojn, la nuligilo devas esti terita je la fonto.

• Je la finoj de ĉefaj kaj branĉaj nivelo linioj, la nuligilo devas esti ripete terita.

• Por eviti ke fulmŝtokoj eniras konstruaĵojn per nivelo linioj, la metalaj ferruloj de servisondaj izoliloj devus esti teritaj (R ≤ 30 Ω).

• En tri-fazaj kvar-drahtaj nivelo sistemoj, la nuligilo devas esti ripete terita je la punkto de eniro en ĉiu klienta lokacio.

• La postuloj pri grandeco de terkonduktoroj estas la samaj kiel en (10).

(12) Integrita distribuado skatolo (IDB)

• Elektu IDB modelojn bazitajn sur transformila kapablo: 200 kVA aŭ 400 kVA, montitaj sur la stango.

• La IDB devas inkluzivi rezervitan spacon por etapeblaj kondensatorbankoj kaj esti equipita kun integrita monitorado kaj kontrola unuo kapabla registri energian daton kaj efektivigi aŭtomatan reaktivan potencon kompensadon.
