Descrizione：
L'interruttore SF6 a serbatoio LW55B-550/Y4000-50 è un dispositivo di trasmissione trifase in corrente alternata. Utilizzato nel sistema elettrico a 550 kV, può realizzare il controllo, la misurazione e la protezione. È composto da interruttore, trasformatore di corrente e bocchette per l'ingresso e l'uscita dei cavi. L'interruttore ha una struttura monoblocco, dotato del primo blocco integrato nazionale, meccanismo idraulico operativo ad alta potenza, con tutti i tubi idraulici interni, senza perdite.
Questo è un prodotto basato su ricerche e sviluppi tecnologici innovativi, e le sue prestazioni sono al livello più avanzato a livello mondiale.
Caratteristiche principali：
La camera di arco dell'interruttore ha una struttura monoblocco, semplice e razionale, con un alto contenuto tecnologico.
Capacità di spegnimento elevata, lunga vita elettrica dei contatti (fino a 20 interruzioni a corto circuito nominali), lunga durata di servizio.
Per quanto riguarda l'interruttore rettificatore, tranne che per l'unità delle bocchette che è imballata separatamente, l'unità di arco, il meccanismo operativo idraulico, il trasformatore di corrente e altri componenti sono imballati come un'unità unica, senza necessitare di accoppiamento e regolazione sul posto, facilitando l'installazione.
L'unità dell'interruttore viene installata sul sito senza aprire la camera, che può essere riempita direttamente con gas SF6, per evitare l'intrusione di polvere e corpi estranei.
Questo nuovo tipo di meccanismo operativo idraulico non ha quasi tubi esterni, riducendo la possibilità di perdite d'olio.
Durante l'operazione a pressione olio, il meccanismo operativo idraulico è controllato automaticamente dal commutatore di pressione, mantenendo costantemente la pressione nominale senza essere influenzato dalla temperatura ambiente. Allo stesso tempo, la valvola di sicurezza nel meccanismo può esentare dal rischio di sovrappressione.
Dopo la perdita di pressione, il meccanismo operativo idraulico ha la funzione di non rallentare i punti quando la pressione viene ricostruita.
La resistenza di chiusura del prodotto può essere installata o rimossa in base alle esigenze dell'utente.

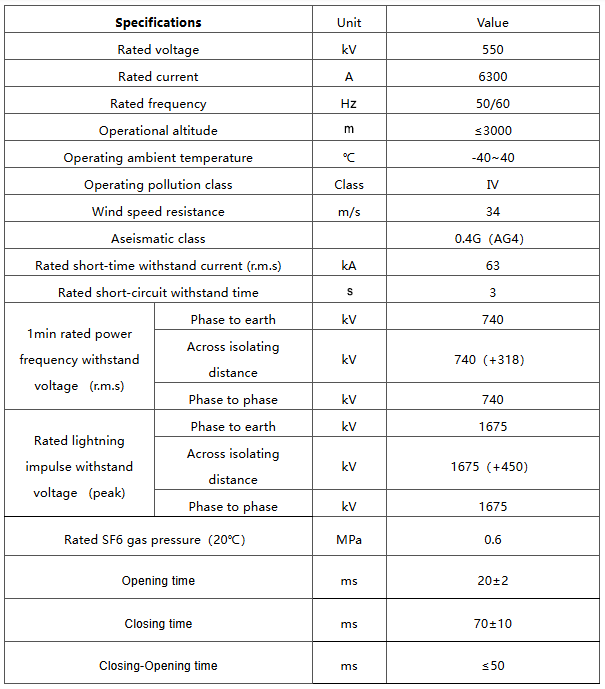

Parametri tecnici:
Quali sono i requisiti per il monitoraggio dei prodotti di decomposizione del gas nell'interruttore a serbatoio SF6?
Durante il normale funzionamento e i processi di interruzione di un interruttore, il gas SF₆ può decomporre, producendo vari prodotti di decomposizione come SF₄, S₂F₂, SOF₂, HF e SO₂. Questi prodotti di decomposizione sono spesso corrosivi, tossici o irritanti e quindi richiedono un monitoraggio. Se la concentrazione di questi prodotti di decomposizione supera determinati limiti, ciò può indicare scariche anomale o altri guasti all'interno della camera di spegnimento. È necessario un manutenzione e un trattamento tempestivi per prevenire ulteriori danni all'equipaggiamento e per tutelare la salute del personale.
Struttura Integrata del Serbatoio: La camera di spegnimento dell'arco, il mezzo isolante e i componenti correlati sono sigillati all'interno di un serbatoio metallico riempito con un gas isolante (come l'esaoxifluoruro di zolfo) o con olio isolante. Questo forma uno spazio relativamente indipendente e sigillato, prevenendo efficacemente la contaminazione da fattori ambientali esterni sui componenti interni. Questa progettazione migliora le prestazioni isolanti e la affidabilità dell'equipaggiamento, rendendolo adatto a vari ambienti esterni difficili.
Disposizione della Camera di Spegnimento dell'Arco: La camera di spegnimento dell'arco è tipicamente installata all'interno del serbatoio. La sua struttura è progettata per essere compatta, permettendo un efficiente spegnimento dell'arco in uno spazio limitato. A seconda dei diversi principi e tecnologie di spegnimento dell'arco, la costruzione specifica della camera di spegnimento dell'arco può variare, ma generalmente include componenti chiave come contatti, ugelli e materiali isolanti. Questi componenti lavorano insieme per assicurare che l'arco venga rapidamente e efficacemente spento quando l'interruttore interrompe la corrente.
Mechanismo Operativo: I meccanismi operativi comuni includono meccanismi a molla e meccanismi idraulici.
Mechanismo a Molla: Questo tipo di meccanismo ha una struttura semplice, è altamente affidabile e facile da mantenere. Esso guida le operazioni di apertura e chiusura dell'interruttore attraverso lo stoccaggio e il rilascio di energia delle molle.
Mechanismo Idraulico: Questo meccanismo offre vantaggi come alta potenza di uscita e funzionamento fluido, rendendolo adatto per interruttori di classe alta tensione e alta corrente.
Il tasso di perdita del gas SF₆ deve essere controllato ad un livello estremamente basso, tipicamente non superiore allo 1% all'anno. Il gas SF₆ è un potente gas serra, con un effetto serra 23.900 volte superiore a quello del biossido di carbonio. In caso di perdita, può non solo causare inquinamento ambientale, ma anche portare a una diminuzione della pressione del gas all'interno della camera di spegnimento dell'arco, influendo sulle prestazioni e sulla affidabilità dell'interruttore.
Per monitorare le perdite di gas SF₆, sono tipicamente installati dispositivi di rilevamento delle perdite di gas sugli interruttori a serbatoio. Questi dispositivi aiutano a identificare prontamente eventuali perdite, in modo da poter adottare le misure appropriate per risolvere il problema.
Durante le normali operazioni e i processi di interruzione di un interruttore, il gas SF₆ può decomporre, producendo vari prodotti di decomposizione come SF₄, S₂F₂, SOF₂, HF e SO₂. Questi prodotti di decomposizione sono spesso corrosivi, tossici o irritanti e quindi richiedono monitoraggio.Se la concentrazione di questi prodotti di decomposizione supera certi limiti, ciò può indicare scariche anormali o altri guasti all'interno della camera di spegnimento dell'arco. È necessario un manutenzione e un trattamento tempestivi per prevenire ulteriori danni all'equipaggiamento e per tutelare la salute del personale.
