| Marque | ROCKWILL |
| Série | RVR-1 |
Description
Les régulateurs de tension automatiques monophasés RVR-1 sont des autotransformateurs à changement de prises. Ils règlent les tensions de ligne de distribution d'une augmentation de 10 % (boost) à une diminution de 10 % (buck) en trente-deux étapes d'environ 5/8 % chacune. Les tensions nominales sont disponibles de 2400 volts (60kV BIL) à 34 500 volts (200kV BIL) pour les systèmes 50Hz et 60Hz. Des prises de bobinage de potentiel internes et un transformateur de correction de rapport externe sont fournis pour toutes les puissances afin que chaque régulateur puisse être appliqué à plus d'une tension de système. Les petites tailles de KVA sont fournies avec des lugs de support pour le montage sur poteau et avec des dispositions de fixation pour sous-station ou plateforme. Les grandes tailles sont fournies avec des bases de sous-station avec des dispositions de montage sur dalle.

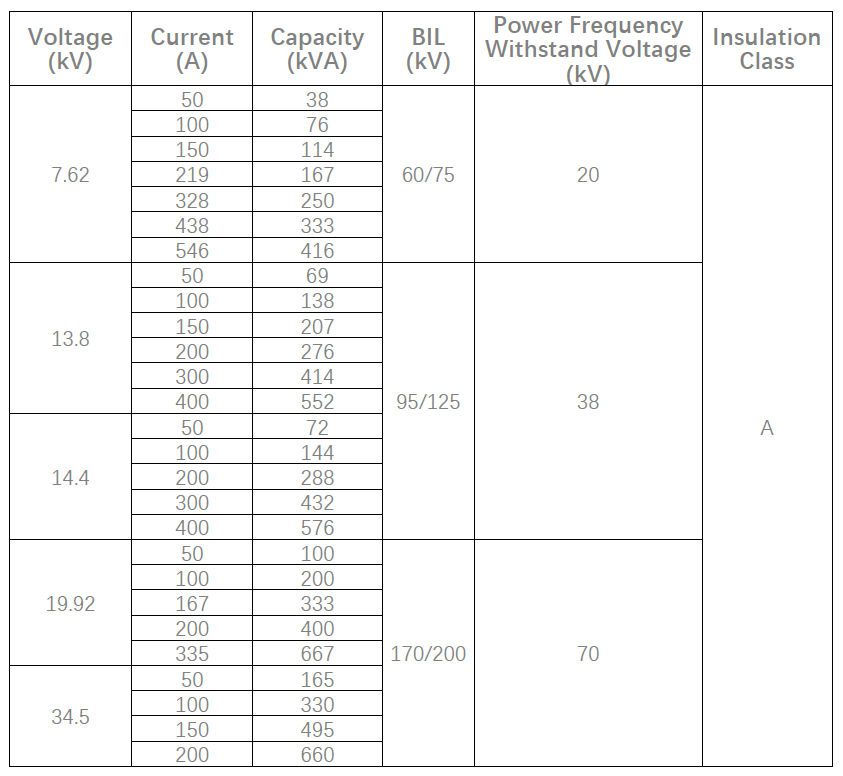

Charge Courant et Puissance Nominale, 50Hz
Charge Courant et Puissance Nominale, 60Hz
Croquis de Référence

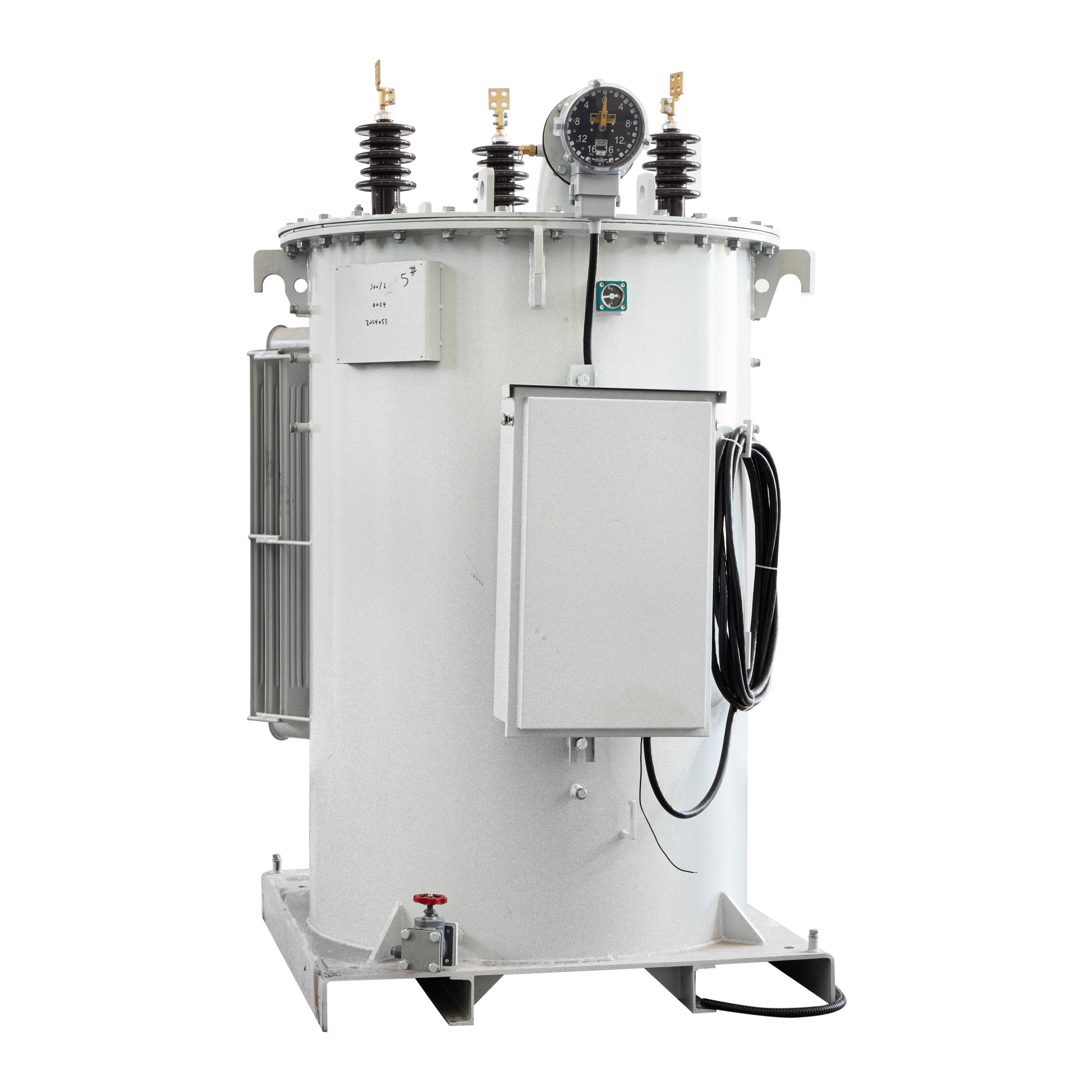

Photo de Référence
Conçu comme un autotransformateur à prises variables conforme à la norme IEEE C57.12, le régulateur de tension à gradins RVR-1 offre une correction précise de la tension sur une plage complète de rehaussement et d'abaissement de ±10 % en 32 gradins en charge, chaque gradin assurant un ajustement de tension d'environ 0,625 %.
Le régulateur de tension à gradins RVR-1 est entièrement conforme aux normes IEEE C57.12 et fonctionne de manière fluide sur les réseaux électriques mondiaux à 50 Hz et 60 Hz, couvrant les classes de tension du système de 2 400 V (60 kV BIL) jusqu'à 34 500 V (200 kV BIL).
Toutes les unités du régulateur de tension à gradins RVR-1 sont équipées de prises internes sur l'enroulement de tension et d'un transformateur externe de correction de rapport, permettant à une unité de régulation unique de s'adapter avec souplesse à plusieurs niveaux de tension du système sans nécessiter de remplacement.
Le régulateur de tension à gradins RVR-1 offre deux configurations d'installation sur site : les modèles de plus faible puissance en kVA sont dotés d'oreilles de support pour montage sur poteau et de ferrures d'ancrage pour une installation sur poteau aérien ou sur plateforme, tandis que les unités de grande capacité intègrent des socles de sous-station robustes pour un déploiement au sol sur dalle.
Connexion
