| Marque | ROCKWILL |
| Série | RHD |
Description
We are the pioneer in China's GIS tank circuit breaker industry and the country's first source factory specializing in this field. With decades of technical accumulation and continuous innovation, our products are reliable and our Research and Developmentis leading — many major power projects have chosen us.

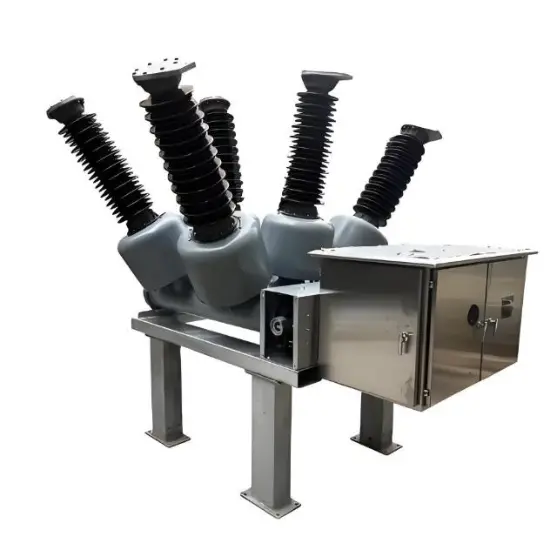

40.5kV 44kV 48.3kV 52kV 60kV 66kV Dead tank SF6 circuit breaker products are a new generation of open high-voltage electrical equipment developed by Jiangsu Province such as high voltage electrical appliances Co., Ltd. with independent intellectual property rights, suitable for cold and high altitude areas, the product is composed of inlet and outlet bushings, current transformers, interrupters, frames, operating mechanisms and other components, advanced technology, quality and reliability has reached the domestic leading, international advanced level.
Main Features
Technical specifications
Among these, some SF6 tank circuit breakers cover non-standard voltage levels including 3.6kV, 4.76kV, 7.2kV, 8.25kV, 11kV, 12kV, 13.2kV, 13.8kV, 15kV, 15.5kV, 17.5kV, 22kV, 22.9kV, 24kV, 25.8kV, 27kV, 33kV, 36kV, 38kV, 40.5kV, 44kV, 60kV, 63kV, 66kV, 69kV, 88kV, 115kV, 123kV, 125kV, 126kV, 132kV, 138kV, 145kV, 150kV, 170kV, 184kV, 204kV, 220kV, 225kV, 230kV, 245kV, 275kV, 330kV, 345kV, 400kV, 765kV, 800kV with a rated short-circuit breaking current of 50kA or 63kA, and we offer customization services.
Serial number |
project |
parameters |
1 |
Rated voltage |
40.5kV 44kV 48.3kV 52kV 60kV 66kV |
2 |
Rated Current |
2500A、3150A |
3 |
Rated short-circuit current |
31.5kA |
4 |
Line charging current opening and closing test |
Level C2 |
5 |
Rated number of short circuit breaks |
More than 22 times |
6 |
Mechanical life up to: |
10000 times |
7 |
Low and high temperature tests |
-50℃ ~+55℃ |
8 |
SF6 annual air leakage rate |
Less than 0.5% |
Structure intégrale du réservoir : La chambre d'extinction d'arc, le milieu isolant et les composants associés sont scellés dans un réservoir métallique rempli de gaz isolant (comme l'hexafluorure de soufre) ou d'huile isolante. Cela forme un espace relativement indépendant et scellé, empêchant efficacement les facteurs environnementaux externes d'affecter les composants internes. Cette conception améliore les performances d'isolation et la fiabilité de l'équipement, le rendant adapté à divers environnements extérieurs difficiles.
Disposition de la chambre d'extinction d'arc : La chambre d'extinction d'arc est généralement installée à l'intérieur du réservoir. Sa structure est conçue pour être compacte, permettant une extinction d'arc efficace dans un espace limité. En fonction des principes et technologies d'extinction d'arc différents, la construction spécifique de la chambre d'extinction d'arc peut varier, mais elle comprend généralement des composants clés tels que les contacts, les buses et les matériaux isolants. Ces composants travaillent ensemble pour s'assurer que l'arc est rapidement et efficacement éteint lorsque l'interrupteur interrompt le courant.
Mécanisme d'exploitation : Les mécanismes d'exploitation courants incluent les mécanismes à ressort et les mécanismes hydrauliques.
Mécanisme à ressort : Ce type de mécanisme est simple en structure, très fiable et facile à entretenir. Il entraîne les opérations d'ouverture et de fermeture de l'interrupteur par le stockage et la libération de l'énergie des ressorts.
Mécanisme hydraulique : Ce mécanisme offre des avantages tels qu'une puissance de sortie élevée et une opération fluide, ce qui le rend adapté aux interrupteurs de classe haute tension et haute intensité.
Le taux de fuite du gaz SF₆ doit être contrôlé à un niveau extrêmement bas, généralement ne dépassant pas 1% par an. Le gaz SF₆ est un puissant gaz à effet de serre, dont l'effet de serre est 23 900 fois supérieur à celui du dioxyde de carbone. En cas de fuite, cela peut non seulement causer une pollution environnementale, mais aussi entraîner une diminution de la pression du gaz dans la chambre d’extinction d’arc, affectant ainsi les performances et la fiabilité du disjoncteur.
Pour surveiller les fuites de gaz SF₆, des dispositifs de détection de fuite de gaz sont généralement installés sur les disjoncteurs de type cuve. Ces dispositifs permettent d'identifier rapidement toute fuite afin que des mesures appropriées puissent être prises pour résoudre le problème.
Lors du fonctionnement normal et des processus d'interruption d'un disjoncteur, le gaz SF₆ peut se décomposer, produisant divers produits de décomposition tels que SF₄, S₂F₂, SOF₂, HF et SO₂. Ces produits de décomposition sont souvent corrosifs, toxiques ou irritants, et nécessitent donc une surveillance. Si la concentration de ces produits de décomposition dépasse certaines limites, cela peut indiquer des décharges anormales ou d'autres défauts à l'intérieur de la chambre d'extinction d'arc. Une maintenance et un traitement en temps opportun sont nécessaires pour prévenir d'éventuels dommages supplémentaires au matériel et pour protéger la santé du personnel.
