| Marque | Xinyouxiang |

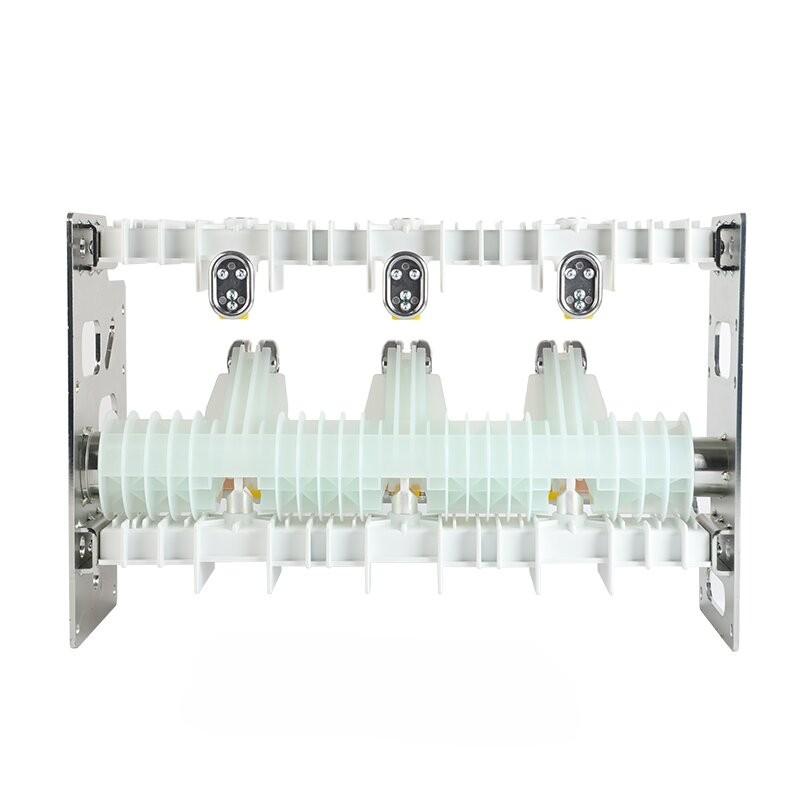

| Numéro de modèle | Interrupteur d'isolement écologique de 12 kV (isolé à l'air sans gaz SF6 rempli d'azote) |
| tension nominale | 12kV |
| courant nominal | 630A |
| Série | GHK |
L'interrupteur de sectionnement GHK-12 PT adopte une structure d'arbre unique, qui présente les avantages d'un champ électrique uniforme, d'une bonne synchronisation, d'une longue durée de vie, d'un entretien réduit et d'une installation facile. Ce produit est principalement utilisé dans les armoires de unité de réseau à isolation à l'air respectueuse de l'environnement comme composant principal des armoires de l'unité PT, responsable des fonctions telles que la fermeture, l'ouverture et le raccordement à la terre du circuit principal PT.
Conditions environnementales d'utilisation :
1) Température ambiante : température maximale +40 ℃, température minimale -15 ℃ (stockage et transport autorisés à -30 ℃) ;
2) Altitude : ≤ 2000 mètres ;
3) Humidité ambiante : humidité relative moyenne quotidienne ≤ 95%, humidité relative moyenne mensuelle ≤ 90% ;
4) Intensité sismique : ne dépassant pas 8 degrés ;
5) Lieu d'utilisation : sans risque d'inflammation ou d'explosion, sans vaporisation d'eau, sans gaz corrosifs ni vibrations sévères ;
Pour les scénarios d'utilisation spéciaux qui diffèrent des conditions de fonctionnement normales, l'utilisateur du produit doit convenir avec le fabricant. Par exemple, lorsque l'équipement électrique est installé à une altitude supérieure à 2000 mètres, des instructions spéciales doivent être données au fabricant pour qu'il ajuste le produit lors de la production.
Paramètres du produit
| Serial Number | Item | Unit | Parameter | Remark |
|---|---|---|---|---|
| 1 | Rated Voltage | KV | 12 | |
| 2 | Rated Current | A | 630 | |
| 3 | Rated Breaking Current / Thermal Stability Time | KA/S | 20/4; 25/3 | |
| 4 | Rated Peak Withstand Current | KA | 50/63 | |
| 5 | Rated Short-circuit Making Current | KA | 50/63 | |
| 6 | Short-circuit Making Times | times | 30 | |
| 7 | Power Frequency Withstand Voltage: Phase-to-Ground / Phase-to-Phase | KV | 42 | In Dry Air or N₂ |
| 8 | Power Frequency Withstand Voltage: Break | KV | 48 | In Dry Air or N₂ |
| 9 | Lightning Impulse: Phase-to-Ground / Phase-to-Phase | KV | 75 | In Dry Air or N₂ |
| 10 | Lightning Impulse: Break | KV | 85 | In Dry Air or N₂ |
| 11 | Main Circuit Resistance | μΩ | ≤60 | Disconnector |
| 12 | Mechanical Life of Arc Extinguishing Chamber | times | 10000 | |
| 13 | Mechanical Life of Isolation / Earthing Switch | times | 5000 | |
| 14 | Gas Tank Pressure | bar | 1.25 |
