Als bedeutende Volkswirtschaft in Nordafrika sieht sich das ägyptische Stromsystem einem wachsenden Druck durch rasche Urbanisierung und Industrialisierung ausgesetzt. In Kernstädten wie Kairo und Alexandria sowie in der Suezkanal-Wirtschaftszone stützt sich das Verteilnetz stark auf Kabelsysteme mit hohen kapazitiven Erdschlussströmen. Viele Gebiete befinden sich auch in der Nähe von Wüstengebieten, wo die Betriebsbedingungen äußerst hart sind.
1. Herausforderungsanalyse
Technische Herausforderungen
Starker Sandflug, große Tag-Nacht-Temperaturschwankungen und Staubansammlungen können die Leistungsfähigkeit der Außenisolierung beeinträchtigen. Hohe Umgebungstemperaturen erhöhen die Öltemperatur und beschleunigen die Alterung der Isolierung. Einpolige Erdschlüsse treten häufig auf, was eine schnelle Lichtbogenlöschung oder Begrenzung des Fehlerstroms erfordert, um die Versorgungskontinuität aufrechtzuerhalten.
Wirtschaftliche Herausforderungen
Kunden sind sensibel gegenüber Lebenszykluskosten. Ungeplante Ausfälle können erhebliche industrielle Verluste verursachen, daher ist eine zuverlässige Stromversorgung von entscheidender Bedeutung. Wartungsarbeits- und Transportkosten sind relativ hoch, was wartungsarme oder wartungsfreie Geräte attraktiver macht.
2. Kerntechnische Lösung
Diese Lösung verwendet einen in Zickzack-Schaltung ausgeführten Erdungstransformator, kombiniert mit einem Sternpunkterdungswiderstand oder einer Petersen-Spule, mit Designanpassungen für die lokalen ägyptischen Betriebsbedingungen.
Schutz vor rauen Umgebungsbedingungen

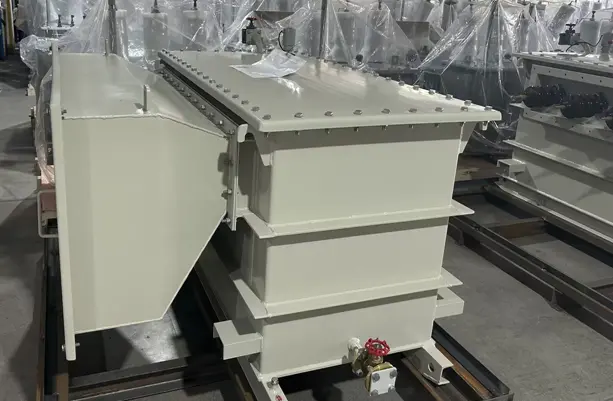

- Vollständig abgedichteter Wellwand-Öltank: Der Transformator verwendet einen vollständig abgedichteten Wellwandtank ohne herkömmlichen Konservator. Ölvolumentänderungen werden durch die elastische Verformung der Wellwandplatten ausgeglichen.
Vorteil: Außenluft, Feuchtigkeit und Staub werden wirksam vom Öl isoliert, was das Risiko der Öloxidation und Isolationsverschlechterung in trockenen und staubigen Umgebungen verringert.
- Verbesserte Kühlauslegung: Zusätzliche Kühleroberfläche und optimierte Ölführungswege werden für den Hochtemperaturbetrieb bereitgestellt. Obere Öltemperaturerhöhung und Wicklungstemperaturerhöhung entsprechen der IEC 60076-2 unter Volllast- und hohen Umgebungstemperaturbedingungen.
Verbesserte Netzzuverlässigkeit
- Niedrige und stabile Nullsequenzimpedanz: Die Zickzack-Schaltung bietet eine niedrige und stabile Nullsequenzimpedanz, was eine effektive Koordination mit Sternpunkterdungswiderständen oder Petersen-Spulen ermöglicht. Dies unterstützt die Erdschlussstromkompensation und Anforderungen des Relaisschutzes.
- Hohe dynamische und thermische Stabilität: Die Wicklungen verwenden hochfeste Leiter und spezielle Klemmstrukturen, um kurzzeitigen Sternpunktstrombelastungen durch Erdschlüsse und Systemüberspannungen standzuhalten.
3. Wichtige strukturelle Optimierungen
- Verstärkte Isolationsstruktur:Es werden hochtemperaturbeständige und alterungsbeständige Isoliermaterialien mit zusätzlichen Isolationsreserven verwendet. Die Kern- und Spulenbaugruppe ist fest geklemmt, um Verformungen durch Transportvibrationen oder kurzschlussbedingte elektromagnetische Kräfte zu verhindern.

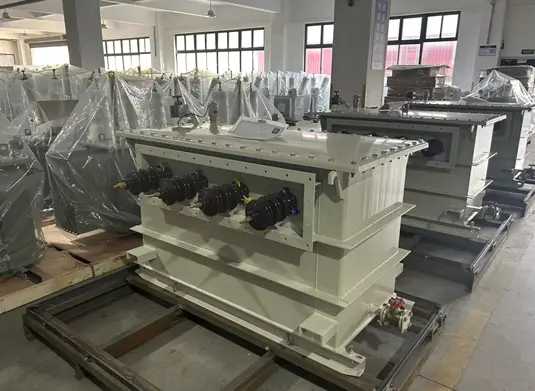

- Verbesserter Durchführschutz:Es werden Durchführungen mit größerer Kriechstrecke ausgewählt, wie z. B. Verbundisolierte Durchführungen oder Porzellandurchführungen mit vergrößerten Schirmen. Dies verringert das Risiko von Oberflächenüberschlägen unter Staub-, Sand- und Küstensalzbedingungen.
- Robuste Basis und Transportbefestigung:Der Basisrahmen ist mit geschweißtem U-Stahl verstärkt und mit standardmäßigen Hebeösen und Transportbefestigungspunkten versehen, um die Sicherheit beim Seetransport, Landtransport, Heben und bei der Installation zu gewährleisten.
4. Technische Vorteile und IEC-Konformität
Die Lösung ist nach weithin anerkannten internationalen Standards ausgelegt, um den Netzanschluss und den langfristigen Betrieb in Ägypten zu unterstützen.
- IEC 60076-1 (Allgemein): Deckt grundlegende technische Anforderungen, Isolationspegel, Nullsequenzimpedanzmerkmale und anwendbare Prüfungen für Erdungstransformatoren ab.
- IEC 60076-2 (Temperaturerhöhung): Die Auslegung und Überprüfung der Temperaturerhöhung erfolgt nach dieser Norm, um eine zuverlässige thermische Leistung unter typischen Hochtemperaturbetriebsbedingungen zu gewährleisten.
- IEC 60076-5 (Kurzschlussfestigkeit): Kurzschlussstromberechnungen und mechanische Festigkeitsprüfungen werden durchgeführt, um eine ausreichende dynamische und thermische Kurzschlussfestigkeit sicherzustellen.
- Intelligente Überwachungsschnittstellen: Für Öltemperatur, Ölstand und Druckentlastungseinrichtungen sind potentialfreie Kontakt-Signale vorgesehen. Ein optionales intelligentes Terminal kann Modbus RTU/TCP, IEC 60870-5-101/104 und andere gängige Protokolle zur Integration in bestehende SCADA-Systeme unterstützen.
- Prüfungs- und Zertifizierungsunterstützung: Auf Projektanfrage können Typprüfberichte von Drittanbietern und zugehörige technische Dokumente bereitgestellt werden, um die Geräteprüfung, Abnahme und Netzanschlussverfahren zu unterstützen.
5. Wirtschaftliche Vorteile
Niedrigere Lebenszykluskosten
Die vollständig abgedichtete Tankkonstruktion reduziert routinemäßige Wartungsaktivitäten wie Ölfilterung, Ölwechsel und Konservatorwartung. Für weit verteilte Verteilnetze hilft dies, die Inspektions- und Wartungskosten zu senken. Die konstruktive Lebensdauer kann mit 30 Jahren oder mehr angenommen werden, was niedrigere Lebenszyklus-Abschreibungskosten unterstützt.
Reduzierte Ausfallverluste
Wenn der Erdungstransformator mit einem Sternpunkterdungswiderstand oder einer Lichtbogenlöschspule kombiniert wird, können Erdschlussströme begrenzt und Lichtbogenüberspannungen unterdrückt werden. Dies verringert das Risiko, dass einpolige Erdschlüsse zu Zweiphasenkurzschlüssen werden, und reduziert dadurch ungeplante Ausfälle. Für Industrieparks, Häfen und städtische Lastzentren bietet eine verbesserte Versorgungsqualität erhebliche indirekte wirtschaftliche Vorteile.
6. Projektumsetzung und -management
- Sichtbarer Produktionsfortschritt:Es wird ein dedizierter Projektkommunikationskanal eingerichtet, um regelmäßige Updates zur Materialbeschaffung, Spulenwicklung, Kern-Spulen-Montage, Endmontage und Prüfung bereitzustellen. Für wichtige Meilensteine können Fotos oder Videos geteilt werden.
- Werkabnahmeprüfung:Werkstests werden gemäß dem Vertrag und den geltenden IEC-Normen durchgeführt. Bei Bedarf können Inspektionszeugen von Drittanbietern arrangiert werden. Typische Prüfungen umfassen Isolationsprüfungen, Übersetzungsprüfungen, Gleichstromwiderstandsprüfungen, Leerlaufverlustprüfungen und Kurzschlussverlustprüfungen.

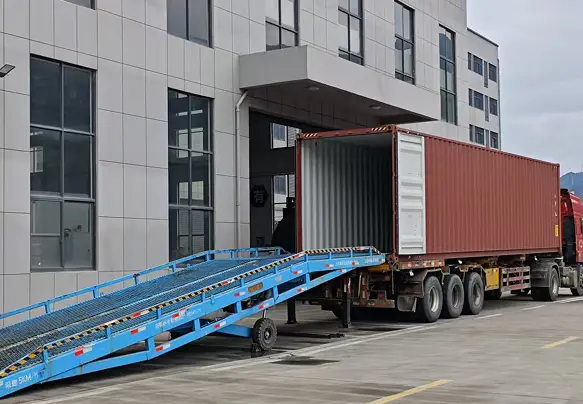

- Verpackung und Logistik:Die Ausrüstung wird mit feuchtigkeits- und salznebelbeständiger Verpackung geschützt, mit ausreichend Trockenmittel im Inneren. Es werden Sperrholzkisten ohne Begasungsanforderungen verwendet, um die Importzollabfertigung und Hafenabfertigung in Ägypten zu unterstützen.
- Parameterbestätigung:Die in dieser Lösung vorgestellte technische Konfiguration ist eine typische Anwendungsempfehlung. Die endgültigen Parameter unterliegen der technischen Projektvereinbarung.
7. Kundendienst und Support
- Technischer Fernsupport:Fernunterstützung ist für Installation, Inbetriebnahme und Fehlerdiagnose verfügbar. Bei Bedarf kann Video-Support bereitgestellt werden, und je nach Projektanforderungen können Vor-Ort-Ingenieurdienste arrangiert werden.
- Ersatzteilunterstützung:Eine empfohlene Ersatzteilliste kann bereitgestellt werden, einschließlich Dichtungen, Membranen für Überdruckventile, Thermometer und Ölstandsanzeigen. Verbrauchsteile können gemäß Vertrag zusammen mit der Hauptausrüstung geliefert werden.
- Schulung und Dokumentation:Englische Betriebs- und Wartungshandbücher werden bereitgestellt, arabische Versionen sind auf Anfrage erhältlich. Online- oder Vor-Ort-Schulungen können arrangiert werden, um dem lokalen Betriebs- und Wartungspersonal zu helfen, routinemäßige Inspektionen, Wartung und Verfahren zur Behandlung häufiger Fehler zu verstehen.
