| Marke | ROCKWILL |
| Serie | RMR，REC |

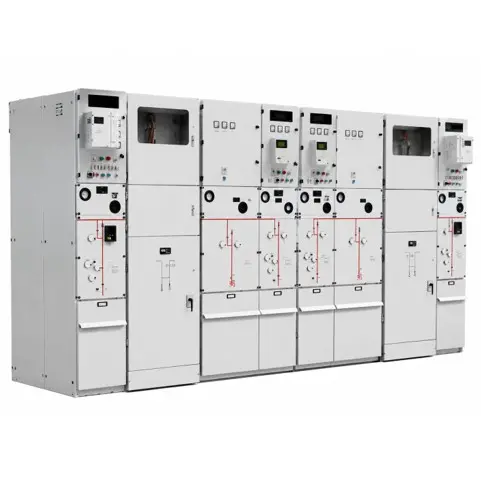

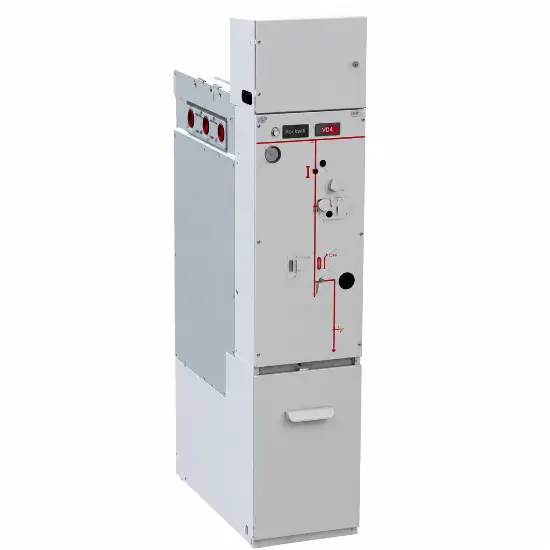

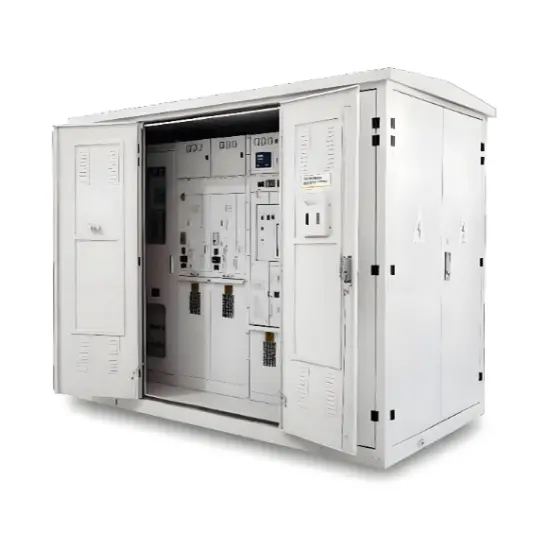

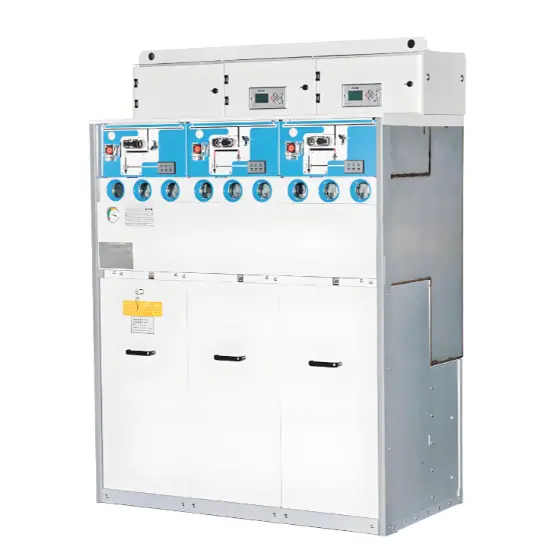

Eine umweltfreundliche Ringkabelschaltanlage, die SF6 durch trockene Druckluft oder feste Isolierung ersetzt. Gleiche 12–24-kV-Schutz- und Schaltleistung, null Treibhausgasauswirkung und vollständig konform mit IEC 62271.
Eine Ringkabelschaltanlage (RMU) ist die kompakte, metallgekapselte Schaltanlage, die in den Umspannwerken installiert ist, die Städte, Industrieparks und Gewerbegebäude versorgen. Eine herkömmliche RMU isoliert und unterbricht den Strom unter Verwendung von Schwefelhexafluorid (SF6) – einem starken Treibhausgas. Eine SF6-freie RMU bietet dieselbe Ringnetz- und Transformatorschutzfunktion ohne jegliches SF6, stattdessen wird trockene Luft oder ein festes Dielektrikum verwendet.
Der Tank ist mit sauberer, trockener Druckluft gefüllt, die die Isolierung zwischen den Phasen und zur Erde sowie zwischen den Phasen untereinander gewährleistet. Unbedenklich bei Leckagen, am Ende der Lebensdauer vollständig recycelbar.
Sammelschienen- und Schaltteile, die in eine feste Epoxidharz-Isolierung eingekapselt sind, für die kompaktereste Bauweise und verschmutzte oder feuchte Umgebungen.
Die Stromunterbrechung wird durch abgedichtete Vakuumschaltkammern realisiert – bewährt, geräuschlos und wartungsarm, unabhängig vom Isoliergas.
Das Design trennt die beiden Aufgaben, die SF6 traditionell gleichzeitig erfüllte – Isolierung und Lichtbogenunterbrechung – und weist jede der besten SF6-freien Technologie zu.
Zwei Ringeinspeisungen und ein oder mehrerer Transformatorabgänge werden an den geerdeten, metallgekapselten Tank angeschlossen.
Trockene Druckluft (oder festes Epoxidharz) hält die 12–24-kV-Spannung zwischen stromführenden Teilen und Erde ab – null GWP.
Lastschalter schalten den Laststrom ein/aus; an Transformatorabgängen löscht eine Schalter-Sicherungs-Kombination oder ein Vakuum-Leistungsschalter den Fehlerstrom schnell.
Optionale Drucksensoren, Stellungsmelder und SCADA-Schnittstelle speisen Daten in das Verteilnetzautomatisierungssystem ein.
SF6 wird in der Verteiltechnik schrittweise abgeschafft. Der jetzige Umstieg auf SF6-frei vermeidet spätere Nachrüstungen, Neukonstruktionen und stranded assets.
Kein austretendes fluoriertes Gas bedeutet keine zu berichtenden und zu kompensierenden CO2-äquivalenten Emissionen – ein direkter Gewinn für die Netto-Null-Ziele.
Luft verdrängt keinen Sauerstoff wie schweres SF6. Keine besonderen Vorsichtsmaßnahmen für Installateure bezüglich Gashandhabung, Rückgewinnung oder Erstickungsgefahr.
Keine regelmäßigen Gasdichteprüfungen, Nachfüllungen oder Gasrückgewinnung am Lebensende. Abgedichtete Vakuumteile sind für jahrzehntelangen Betrieb ausgelegt.
Abmessungen, Kabeldurchführungen und Bedienung entsprechen herkömmlichen RMUs, sodass Auftragnehmer keine neuen Fähigkeiten oder Werkzeuge benötigen.
Fügen Sie Zustandsüberwachung und Fernsteuerung hinzu, um die RMU in einen intelligenten Knotenpunkt des Verteilnetzes zu verwandeln.
Repräsentative Werte unserer Druckluft- / Feststoffisolationsreihe. Das zertifizierte Datenblatt für Ihr Projekt wird auf Anfrage erstellt — kontaktieren Sie uns.
| Parameter | Trockenluft-Typ | Festisolierter Typ |
|---|---|---|
| Bemessungsspannung | 12kV / 24kV | 12kV / 24kV (bis zu 36kV) |
| Bemessungsfrequenz | 50 / 60 Hz | 50 / 60 Hz |
| Isoliermittel | Trockene Druckluft (SF6-frei) | Epoxid/Harz-Vollisolierung |
| Lichtbogenlöschung | Gekapselter Vakuumschaltunterbrecher | Gekapselter Vakuumschaltunterbrecher |
| Bemessungsstrom der Sammelschiene | 630A | 630A (auf Anfrage bis 1250A) |
| Transformatorabgang | Schalter-Sicherungskombination / VCB | Schalter-Sicherungskombination / VCB |
| Bemessungs-Kurzzeitstromfestigkeit | 20kA / 3s | 20kA / 3s (25kA auf Anfrage) |
| Norm | IEC 62271-1 / -102 / -103 | IEC 62271-1 / -200 |
| Schutzart | Bis zu IP4X / IP5X | Bis zu IP4X / IP5X |
| Treibhauspotenzial | Null | Null |
| SF6-freies RMU | Herkömmliches SF6-RMU | |
|---|---|---|
| Klimaauswirkungen | Null GWP | SF6 GWP ≈ 23.500 |
| Regulatorisches Risiko | Zukunftssicher | Zunehmende Einschränkungen & Berichtspflichten |
| Schalttechnologie | Vakuum | SF6 oder Vakuum (hybrid) |
| Standortsicherheit bei Leckage | Unschädliche Luft / Feststoff | Erstickungsgefahr, Rückgewinnung erforderlich |
| Wartung | Drucküberwachung, versiegeltes Vakuum | Gasdichtekontrollen & Nachfüllungen |
| Lebensende | Standard-Recycling | Spezialisierte Gasrückgewinnung & Entsorgung |
Ringförmige Einspeiser in städtischen und vorstädtischen Mittelspannungsnetzen.
Transformatorschutz für Fabriken, Rechenzentren, Einkaufszentren und Hochhäuser.
Netzanschluss für Solar-Photovoltaik- und Windparks, bei denen ökologische Nachhaltigkeit eine zentrale Rolle spielt.
Senden Sie uns Ihr Einlinienschaltbild sowie Ihre Anforderungen an Spannung und Kurzschlussleistung. Wir senden Ihnen innerhalb eines Werktages eine Konfiguration, ein zertifiziertes Datenblatt und ein Exportangebot zu.
Ja. Die Unterbrechungsfunktion verwendet hermetisch gekapselte Vakuumschaltkammern – dieselbe bewährte Technologie, die in Millionen von Abgängen eingesetzt wird –, während Trockenluft oder Feststoffisolierung die Dauerisolierung gewährleisten. Bemessungsgrößen und Kurzschlussfestigkeit entsprechen derselben Klasse nach IEC 62271.
Zwei Technologien: trockene Druckluftisolierung für die umweltfreundlichste und am besten recycelbare Lösung sowie massive Epoxidharz-/Kunstharzisolierung für den geringstmöglichen Platzbedarf und raue Umgebungsbedingungen. Wir können die optimale Lösung für Ihre Standortbedingungen spezifizieren.
Standard-Einheiten der 12-kV- und 24-kV-Klasse; 36-kV-Vollisolations-Einheiten sind auf Anfrage erhältlich. Senden Sie Ihren Bemessungsstrom und Ihre Kurzschlussleistung für eine exakte Konfiguration.
Ja. Wir fertigen im Rahmen von OEM/ODM-Vereinbarungen für Schaltanlagenvertriebspartner, EPC-Auftragnehmer und Marken, einschließlich Ihres eigenen Typenschilds, kundenspezifischer Layouts und Dokumentation.
Typprüfberichte gemäß IEC 62271-1 und den einschlägigen Produktnormen, die CE-Dokumentation sowie die Unterstützung bei der Werksabnahme werden jeder Lieferung beigefügt.
