| Marke | ROCKWILL |
| Modellnummer | 12kV 175kV 24kV Freiluft-Gas-isolierte Ring Hauptverteilerstation |
| Nennspannung | 24kV |
| Nennstrom | 630A |
| Nennfrequenz | 50/60Hz |
| Einschlagfreie Spannung für eine Minute | 55kV |
| Serie | OMR |
Beschreibung:
OMR ist eine Ringklemme für das sekundäre Verteilungsnetz. RMU (OMR) kann als 3- oder 4-fach Standardkonfiguration mit zusätzlicher Ausrüstung gemäß Kundenanforderungen geliefert werden. OMR kann in 10 verschiedenen Konfigurationen (wie CVC, CCV, CVV, CFF, CCC, VVV, CCVV usw.) geliefert werden, die für die meisten Schaltanwendungen in 12/24 kV Verteilungsnetzen geeignet sind.
Es ist erweiterbar und kombiniert mit unserem eigenen entwickelten Technologiekonzept, das flexibel, modular und kompakt ist, stellt es eine vollständige Lösung für 12/24 kV sekundäre Verteilungsnetze dar. OMR haben identische Benutzeroberflächen.
OMR ist ein komplett abgedichtetes System mit einem rostfreien Edelstahltank, der alle lebenden Teile und Schaltfunktionen enthält. Ein abgedichteter Stahltank mit konstanten atmosphärischen Bedingungen gewährleistet ein hohes Maß an Zuverlässigkeit sowie Personalsicherheit und ein praktisch wartungsfreies System.
Das OMR-Konzept bietet die Wahl zwischen einer Schalter-Fuse-Kombination oder einem Schaltgerät mit Relais zum Schutz des Transformators. OMR kann mit einer integrierten Fernsteuer- und Überwachungseinheit geliefert werden. Dieses Produkt entspricht den Normen: IEC62271-200, IEC60420
Technische Merkmale:
Gute Isolierleistung, kompakte Struktur;
Hohes Schutzniveau, vollständig abgedichtet und vollständig isoliert;
Schnelle Betriebsleistung, hoher Grad an Intelligenz;
Gute Umweltschutzleistung und einfache Installation.

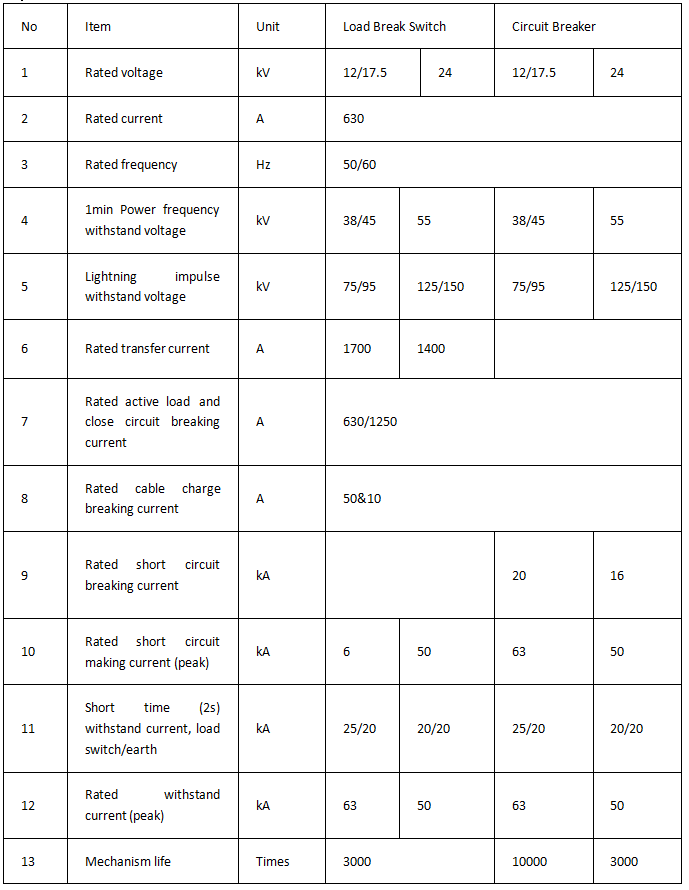

Haupttechnische Parameter:

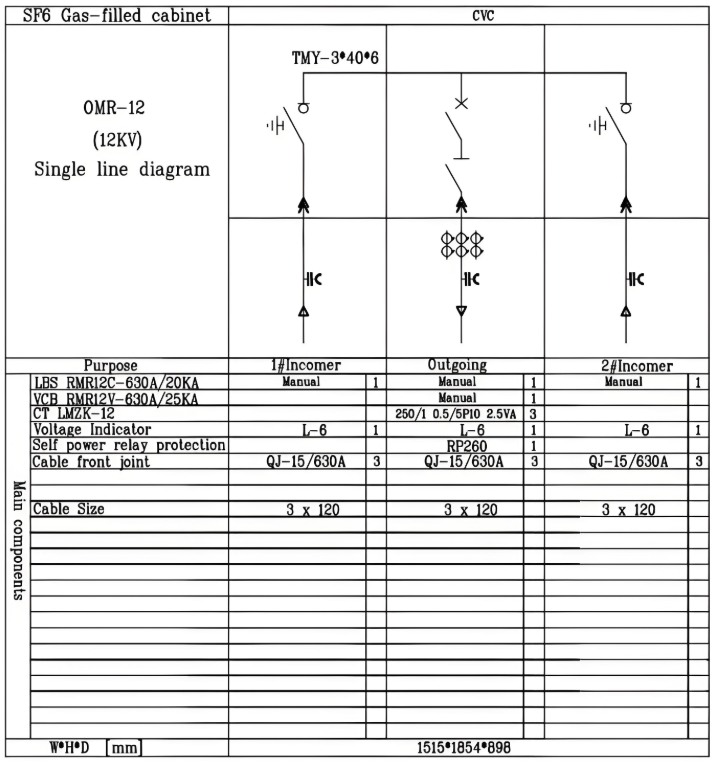

Einzelne Leitungsschema:

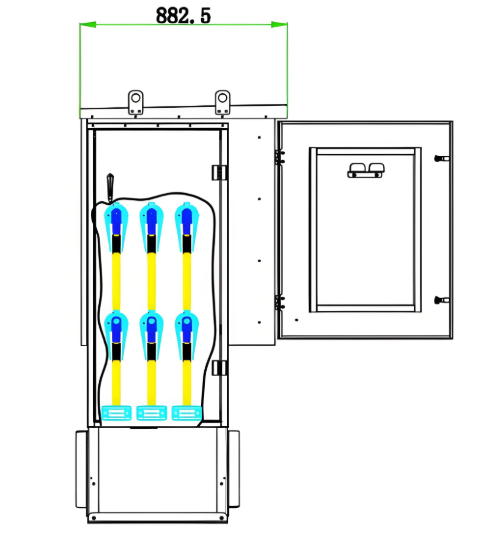

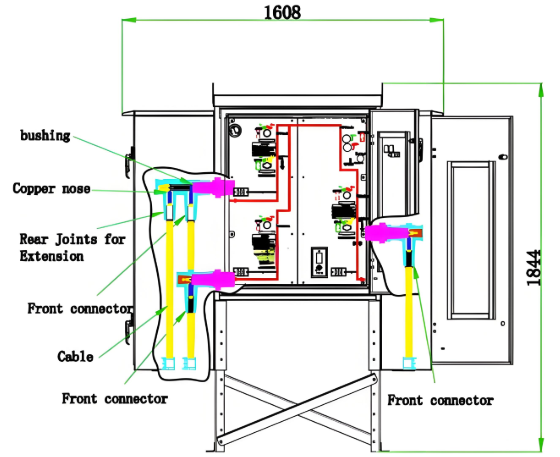

Strukturschema：
Das OMR RMU ist in 10 verschiedenen Konfigurationen (einschließlich CVC, CCV, CVV, CFF, CCC, VVV, CCVV usw.) mit 3- oder 4-Wege-Standardoptionen erhältlich. Dabei gilt: C = Leistungsschalter, V = Vakuum-Lasttrennschalter, F = Sicherungs-Lasttrennschalter-Kombination. Dies deckt die meisten Schaltaufgaben in 12/24-kV-Verteilnetzen ab.
Ja. Der OMR kann mit einer integrierten Fernsteuerungs- und Überwachungseinheit geliefert werden, die Echtzeit-Datenerfassung, Fernschaltung und vorausschauende Instandhaltung für den Smart-Grid-Einsatz ermöglicht.
Ja. Das OMR ist ein vollständig gekapseltes System, bei dem alle spannungsführenden Teile und Schaltfunktionen in einem Edelstahlbehälter eingeschlossen sind. Die konstanten atmosphärischen Bedingungen im Inneren des gekapselten Behälters gewährleisten eine hohe Zuverlässigkeit, Personensicherheit und einen nahezu wartungsfreien Betrieb.
