JDZXW18-12 Spannungswandler

Produktübersicht

JDZXW18-12 Spannungswandler, einphasig, Epoxy-Außenanstrich, grauer Harzguss und vollständig abgeschlossene Konstruktion, wird für die Messung von Strom, elektrischer Energie und Schutzrelais in elektrischen Systemen mit einer Frequenz von 50Hz oder 60Hz und einer maximalen Betriebsspannung von 12kV verwendet.

Technische Daten

•  Installationsort ： Außengebiet

•  Nennfrequenz：50/60Hz

•  Überspannungsfaktor1,9 Vn 8h

• Maximaler Kurzschlussstrom der Sekundärwicklung ：3A

• Maximale Temperatur für thermische Dauerleistung  400VA

• Thermische Dauerleistung：400VA

• Sekundärwiderstand：1.6Ω

• Technische Norm entspricht IEC 61869-1:2007, IEC 61869-3:2011

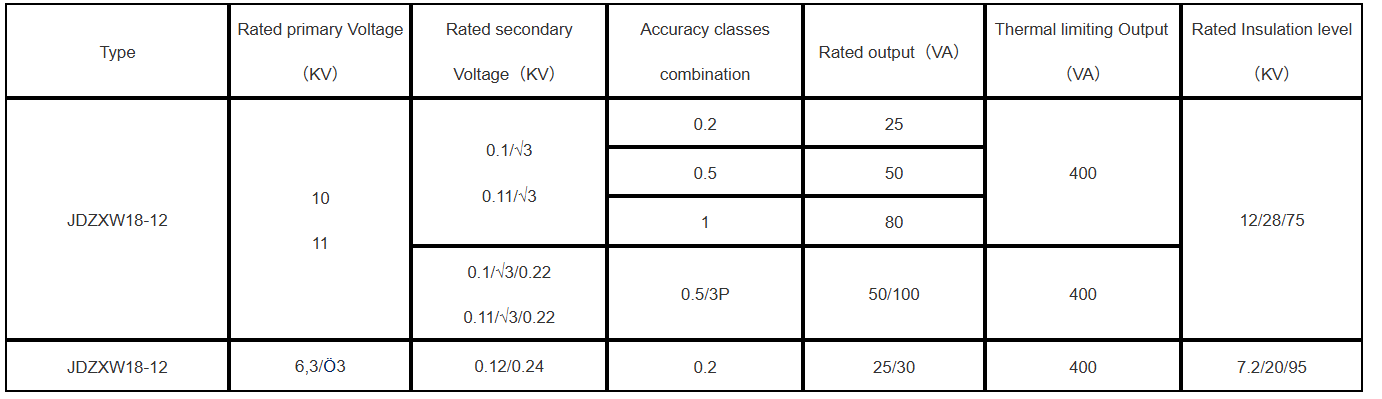

Spezifikation

Hinweis：Auf Anfrage bieten wir gerne Transformatoren gemäß anderen technischen Spezifikationen an.

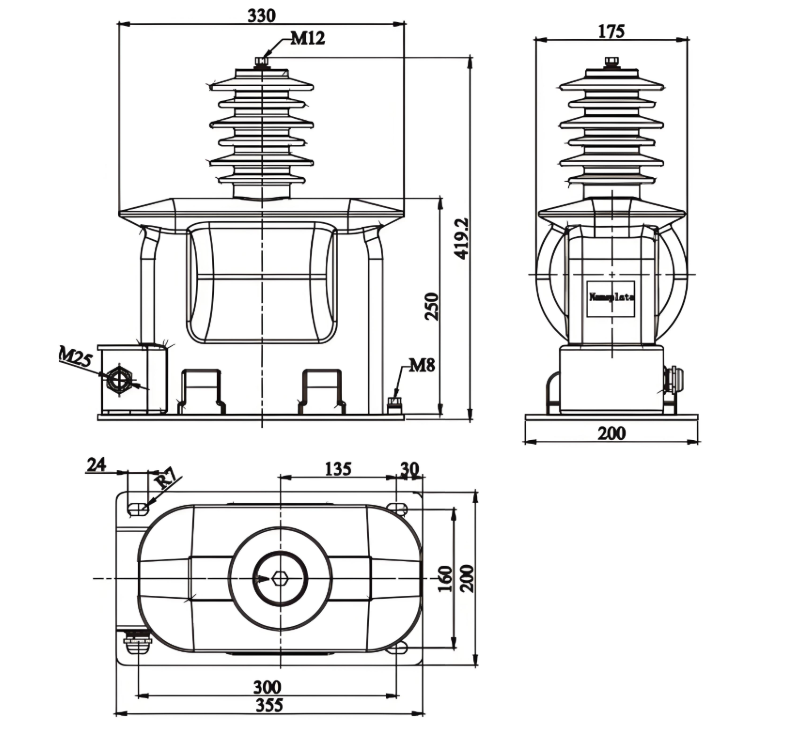

Außenansichtszeichnung
