JDZX10-36 Spannungswandler

Produktübersicht

JDZX10-36 Spannungswandler, in Epoxidharz gegossen und einpolig isoliert, wird weit verbreitet im Innenbereich für die Messung von Strom, elektrischer Energie und Schutzrelais in neutral getrennten Systemen mit einer Frequenz von 50-60 Hz und einer Höchstspannung von 36 kV verwendet.

Merkmale：

• Hochpräzise Spannungsumwandlung: Verwendet hochpermeables Premium-Siliziumstahlkernmaterial und sorgfältig gewickelte Spulen, um 36 kV Hochspannung präzise zu konvertieren. Mit einer Messgenauigkeit bis Klasse 0,2 liefert es extrem präzise Niederspannungs-Signale für Energiemessung und Überwachung des Stromsystems, erfüllt Anforderungen an hochpräzise Spannungsdaten und bietet eine zuverlässige Datenunterstützung für den stabilen Betrieb des Stromsystems.

• Anpassung an harte Innenraumbedingungen: Speziell für den Innenraumbereich entwickelt, verfügt es über eine vollständig geschlossene Struktur. Die internen Wicklungen und der Kern sind durch Vakuumguss mit Epoxidharz dicht verschlossen, was wirksam vor Störungen durch Staub und Feuchtigkeit schützt. Es arbeitet stabil in Innenräumen mit Temperaturen von -5°C bis 40°C und einer relativen Luftfeuchtigkeit bis 90%, was es ideal für abgeschlossene Räume wie Innenraum-Umspannwerke und Schaltgerätekabinette macht.

• Hervorragende Isolierleistung: Verfügt über eine robuste Isolierschicht, die durch Guss mit Epoxidharz gebildet wird, mit hoher Isolationsstärke, um 36 kV Nennspannung und potenzielle Betriebsüberspannungen standzuhalten. Sein Teilentladungsniveau ist extrem gering (typisch ≤10 pC), was das Risiko von Isolieralterung und Fehlfunktionen aufgrund von Teilentladungen signifikant reduziert, die Lebensdauer verlängert und den sicheren, stabilen Betrieb des Stromsystems sicherstellt.

• Kompakte und leichte Konstruktion: Mit einer insgesamt kompakten Struktur ist es im Vergleich zu traditionellen vergleichbaren Produkten erheblich kleiner in Volumen und leichter. Diese Konstruktion spart wertvollen Innenrauminstallationsraum, reduziert Arbeitskosten und Schwierigkeiten bei der Installation und ermöglicht eine flexible und bequeme Installation in Innenraum-Stromanlagen mit begrenztem Raum.

• Einfache Installation und Wartung: Entspricht standardisierten Installationsabmessungen, unterstützt mehrere Montagearten wie horizontale und vertikale Montage. Die Befestigungsbohrungen sind gut positioniert, um eine einfache Verbindung und Fixierung mit Befestigungsklammern oder Schränken zu ermöglichen. Es bietet flexible Ausgangsmöglichkeiten, die einfach durch direkte Ausgänge oder Kabelverbindungen erreicht werden können. Darüber hinaus erfordert die tägliche Wartung keine komplexen Debugging-Verfahren, reduziert effektiv Wartungszeit und -kosten und verbessert die Betriebswirtschaftlichkeit des Stromsystems.

Technische Parameter

• Nennspannung Primärseite：33/kV oder 34,5/kV oder 35/√3kV usw.

• Nennspannung Sekundärseite：100/√3V, 110/√3V, 115/√3V, 120/√3V

• Nennspannung der Restspannungswicklungen：100/3V, 110/3V, 115/3V, 120/3V

• Lastwirkfaktor: cosΦ=0,8 (verspätet)

• Normen: IEC60044-2.2003 Instrumententransformatoren - Teil 2: Induktive Spannungstransformatoren

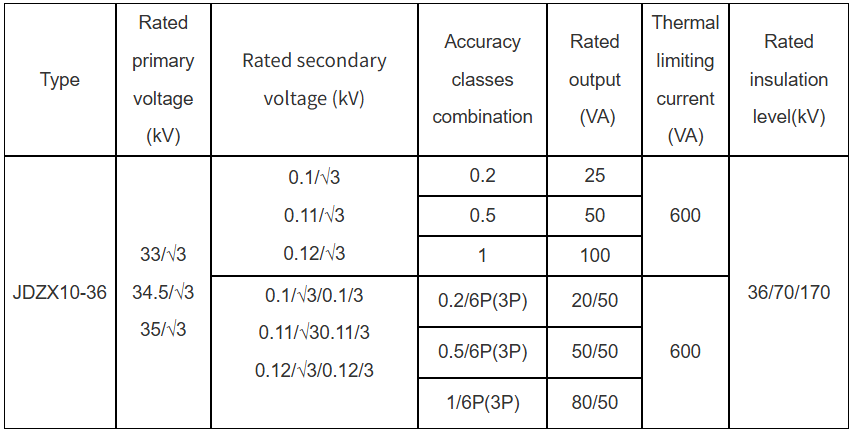

Weitere technische Parameter siehe unten:

Bemerkungen: Auf Wunsch bieten wir gerne Transformatoren nach anderen Normen oder mit nicht-standardisierten technischen Spezifikationen an.

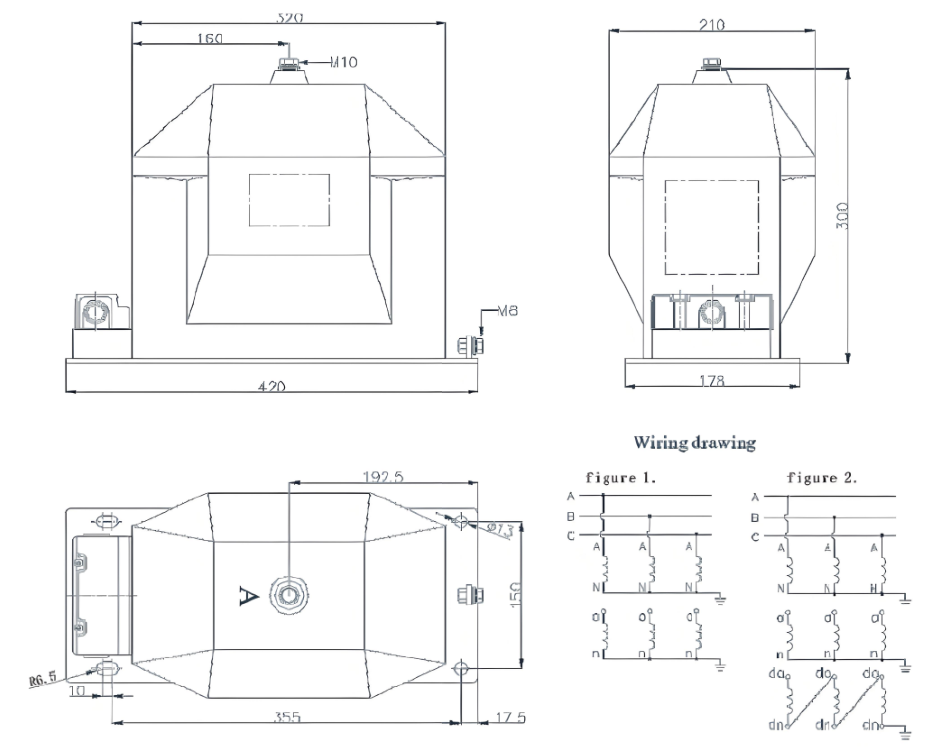

Umrisszeichnung
