10 MVA Industrie-Verwendung Gussharz Blocktransformator

Beschreibung

10MVA industrielle Gussharz-Schaltanlagen-Transformator sind großkapazitäre, vollverschlossene trockene Verteilgeräte, die speziell für harte Industrieumgebungen entwickelt wurden. Ihre Kernmerkmale umfassen:

• Gussharz-Isolierung: Hochspannungswicklungen verwenden Epoxyharz-Vakuumgiess-Technologie, bieten vollständige Isolierung und wartungsfreies Leistung, in Übereinstimmung mit IEC 60076-11 Normen.
• Schaltanlagenbauweise: Geeignet für den Außenbereich, mit einem IP65 Schutzgrad (staubdicht und wasserdicht), kann direkt auf Betonfundamente platziert werden.
• Industrietaugliches Design: Fähig, hohe Lastschwankungen, harmonische Verschmutzung und extreme Klimabedingungen (Betriebstemperaturbereich: -40°C bis +70°C) zu widerstehen.

Funktionen, technische Umsetzung und industrieller Wert

• Energieumwandlung: Reduziert Mittelspannung (z.B. 35kV) auf industrielle Nennspannung (6,6kV/690V), um den Energiebedarf großer Anlagen zu erfüllen.
• Sicherheitsisolation: Verwendet eine ölfreie Bauweise (Brandklasse F1), geeignet für brennbare und explosionsgefährdete Bereiche, reduziert effektiv Fabrikbrandrisiken.
• Harmonische Unterdrückung: Ausgestattet mit einer internen Aluminiumabschirmung, fähig, Gesamtharmonische Verzerrung (THD) ≤8% zu bewältigen, schützt präzise industrielle Ausrüstung vor harmonischer Störung.
• Überlastfähigkeit: Unterstützt 120% Last für 4 aufeinanderfolgende Stunden und 150% Last für 1 Stunde (gemäß IEC 60076-12 Normen), begegnet Spitzenproduktionslasten.

Typische Anwendungsszenarien

Schwerindustrie

• Eisen- und Stahlmetallurgie: Versorgt Lichtbogenöfen, Walzanlagen usw., fähig, häufige Kurzschlusseinsätze zu überstehen.
• Chemieparks: Verwendet korrosionsbeständiges Design (Gehäuse aus Edelstahl 316), angepasst an korrosive Umgebungen mit Schwefelwasserstoff (H₂S), Chlor (Cl₂) usw.
• Automobilherstellung: Wird mit Frequenzumrichter-Lasten verwendet, unterdrückt harmonische Störungen durch Konfiguration von 12% Reaktanzgrad.

Energieinfrastruktur

• PV/Windkraft Spannungserhöhung: Integriert DC-Komponentenblockierfunktion auf der 35kV-Seite, geeignet für Szenarien der erneuerbaren Energien-Erzeugung.
• Rechenzentren: Strebt 99,99% Energieverfügbarkeit an, mit redundantem Doppelspulen-Design.

Besondere Umgebungen

• Bergbau: Zeichnet sich durch ein Erdbebenresistentes Design gemäß EN 60068-3-3 Klasse 2 aus, angepasst an unterirdische Vibrationsumgebungen.
• Häfen: Verwendet Salznebel-Schutzdesign, erreicht ISO 9227 C5-M Grad, um maritimen Klimaverwitterung zu widerstehen.

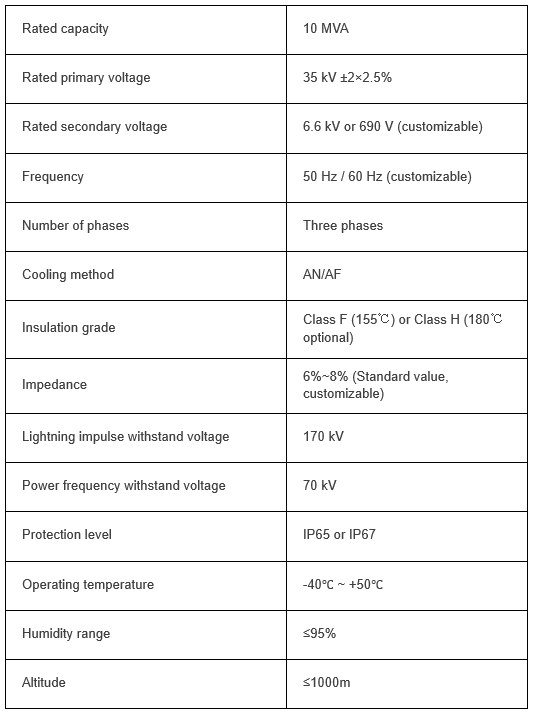

Parameter:
