| Marke | HK Electrical |
| Serie | BKSC |
| Leistungsbereich | 160-800KVA |
| Eingangsspannung | Rated voltage≤1000V±10% Δ/Y |
| Ausgangsspannung | Rated voltage≤1000V+5%(No Load) Δ/Y |
| Wirkungsgrad | ≥95% |
Das Ziel dieser Isolationstransformatoren ist es, eine elektrische Isolierung zwischen der Last und der Stromversorgung zu schaffen, elektrischen Schlag im IT-Verteilungssystem zu verhindern, um die Isolierung des angeschlossenen Geräts vor Beschädigungen zu schützen, und eine neutrale Verbindung für Isolation oder Erdung bereitzustellen. Durch die Abschirmung zwischen Primär- und Sekundärseite sowie die statisch verbundene und verstärkte Isolierung kann dieser Typ von Isolationstransformator eine Isolierung für empfindliche Lasten bieten, um das Versorgungssystem vor schwerer atmosphärischer Störung zu schützen. Darüber hinaus weist der Eisenkern die Eigenschaft eines hohen Hochfrequenzverlustes auf, wodurch hochfrequente Störungen vom Eindringen in den Steuerkreis abgehalten werden.
Unsere Firma produziert seit vielen Jahren professionell einphasige/dreiphasige trockene Isolationstransformatoren mit einer Leistung zwischen 160VA und 800KVA, unter Verwendung hochwertiger Materialien und fortschrittlicher Herstellungsverfahren. Die Produkte wurden mit Bezug auf die neuesten ausländischen vergleichbaren Produkte für importierte Ausrüstungen entwickelt und finden breite Anwendung in verschiedenen Versorgungsumgebungen mit Wechselstrom 50/60 HZ und Eingangs- und Ausgangsspannungen, die 1000V nicht überschreiten. Verschiedene Eingänge und Ausgänge, Spannungsniveaus, Verbindungskonfigurationen, Zapfanpassungspositionen, Wicklungskapazitätszuweisungen, Konfigurationen der Sekundärwicklungen, ob eine Gehäuseausstattung erforderlich ist usw., werden sorgfältig nach den Anforderungen der Nutzer konzipiert und hergestellt. Diese Serie von Isolationstransformatoren wird weit verbreitet in der Stromübertragung und -verteilung in U-Bahnen, Hochhäusern, Lokomotiven, Aufzügen, Bahnhöfen, Druckereien, Werkzeugmaschinen, Häfen, Industrie- und Bergbauunternehmen sowie Tunneln eingesetzt, ebenso wie bei der Nutzung importierter Ausrüstungen.
| Leistungsbereich | 160-800KVA |
|---|---|
| Eingangsspannung | Nennspannung≤1000V±10% Δ/Y |
| Ausgangsspannung | Nennspannung≤1000V+5%(ohne Last) Δ/Y |
| Wirkungsgrad | ≥95% |
| Wellenformverzerrung | Keine zusätzliche Wellenformverzerrung |
| Funktion | Mit Eingangsspannungs-, Ausgangsspannungs- und Stromanzeige |
| Schutz | Überstromschutz |
| Isolationswiderstand | 1000VDC Isolationswiderstandswert ≥ 100MΩ |
| Dielektrische Festigkeit | Kernspule 3000VAC/50Hz/5mA/10s ohne elektrischen Bogen (Werksprüfung) |
| Maximaler Strom | 2 ×Nennstrom, kontinuierlich 60S |
Bis zu einer Höhenlage von 2000m
Betriebstemperatur -25 ℃ ~ +45 ℃, relative Luftfeuchtigkeit nicht über 90%.
Es dürfen keine schädlichen Gase oder brennbare oder explosionsfähige Materialien in der Umgebung vorhanden sein.
Gute Belüftungsbedingungen, bei Installation in Schaltanlagen müssen Belüftungseinrichtungen montiert werden.
VDE0550, IEC439, JB5555, GB5226
Dreiphasentransformator mit Galvanischer Trennung

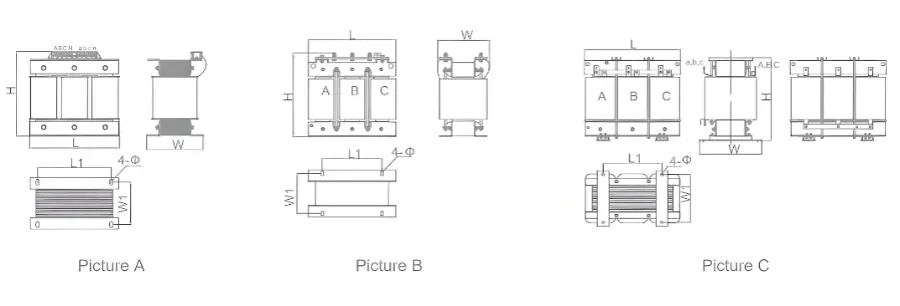

| TYPE | Capacity(kVA) | Picture NO. | Insulation rank | Dimension LWH(±5mm) | Installation L1*W1(±2mm) | Mounting holes 4Φ(mm) |
|---|---|---|---|---|---|---|
| BKSC-0.5K | 0.5 | Picture A |
F,H | 150 * 185 * 205 | 100 * 90 | 8.5 * 14 |
| BKSC-1.0K | 1.0 | F,H | 185 * 250 * 270 | 200 * 90 | 11 * 18 | |
| BKSC-1.5K | 1.5 | F,H | 195 * 250 * 270 | 200 * 110 | 11 * 18 | |
| BKSC-2.0K | 2.0 | F,H | 205 * 250 * 270 | 200 * 120 | 11 * 18 | |
| BKSC-3.0K | 3.0 | F,H | 175 * 300 * 310 | 240 * 120 | 11 * 18 | |
| BKSC-4.0K | 4.0 | F,H | 200 * 300 * 310 | 240 * 120 | 11 * 18 | |
| BKSC-5.0K | 5.0 | F,H | 210 * 300 * 310 | 240 * 140 | 11 * 18 | |
| BKSC-6.0K | 6.0 | F,H | 240 * 300 * 310 | 240 * 170 | 11 * 18 | |
| BKSC-8.0K | 8.0 | F,H | 240 * 300 * 310 | 240 * 170 | 11 * 18 | |
| BKSA-10K | 10 | F,H | 250 * 360 * 380 | 300 * 172 | 11 * 18 | |
| BKSA-15K | 15 | Picture B |
F,H | 260 * 460 * 510 | 260 * 144 | 15 * 25 |
| BKSA-20K | 20 | F,H | 290 * 460 * 510 | 260 * 154 | 15 * 25 | |
| BKSA-30K | 30 | F,H | 320 * 460 * 510 | 260 * 174 | 15 * 25 | |
| BKSA-50K | 50 | F,H | 340 * 460 * 550 | 260 * 230 | 15 * 25 | |
| BKSA-70K | 70 | Picture C |
F,H | 420 * 700 * 680 | 520 * 250 | 15 * 25 |
| BKSA-80K | 80 | F,H | 420 * 700 * 680 | 520 * 250 | 15 * 25 | |
| BKSA-90K | 90 | F,H | 480 * 850 * 820 | 570 * 250 | 15 * 25 | |
| BKSA-100K | 100 | F,H | 480 * 850 * 820 | 570 * 250 | 15 * 25 |
Hinweis: Die Abmessungen können angepasst werden

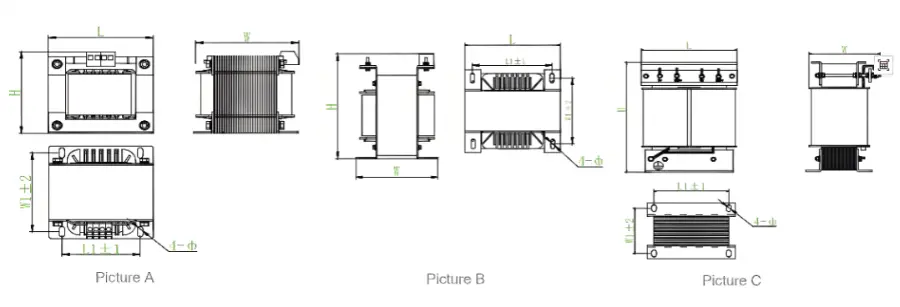

| TYPE | Capacity(kVA) | Picture NO. | Insulation rank | Dimension LWH | Installation L1*W1 | Mounting holes 4-Φ |
|---|---|---|---|---|---|---|
| BKDC-0.088K | 0.088 | Picture A |
F,H | 106 * 85 * 72 | 90 *- | 5 * 8 |
| BKDC-0.15K | 0.15 | F,H | 881 * 110 * 90 | 71.5 * 78 | 6 * 8 | |
| BKDC-0.2K | 0.2 | F,H | 100 * 115 * 120 | 80 * 105 | 6.5 * 11 | |
| BKDC-0.3K | 0.3 | F,H | 125 * 130 * 150 | 100 * 84 | 8 * 11 | |
| BKDC-0.5K | 0.5 | F,H | 125 * 115 * 125 | 85 * 93 | 6.5 * 11 | |
| BKDC-0.63K | 0.63 | F,H | 155 * 135 * 147 | 120 * 105 | 7 * 14 | |
| BKDC-0.7K | 0.7 | F,H | 155 * 135 * 147 | 120 * 105 | 7 * 14 | |
| BKDC-0.8K | 0.8 | F,H | 155 * 135 * 147 | 120 * 105 | 7 * 14 | |
| BKDC-1.0K | 1.0 | F,H | 152 * 140 * 145 | 120 * 120 | 7 * 14 | |
| BKDC-1.5K | 1.5 | F,H | 152 * 170 * 145 | 120 * 140 | 7 * 14 | |
| BKDC-2.0K | 2.0 | Picture B |
F,H | 195 * 195 * 180 | 155 * 155 | 10 * 20 |
| BKDC-3.0K | 3.0 | F,H | 195 * 200 * 180 | 155 * 165 | 10 * 20 | |
| BKDC-4.0K | 4.0 | F,H | 243 * 210 * 260 | 200 * 166 | 10 * 25 | |
| BKDC-5.0K | 5.0 | F,H | 243 * 210 * 260 | 200 * 166 | 10 * 25 | |
| BKDC-6.0K | 6.0 | Picture C |
F,H | 300 * 290 * 400 | 200 * 160 | 11 * 18 |
| BKDC-8.0K | 8.0 | F,H | 300 * 290 * 400 | 200 * 160 | 11 * 18 | |
| BKDC-10K | 10 | F,H | 300 * 290 * 400 | 200 * 160 | 11 * 18 |
Bemerkung: Die Abmessungen können angepasst werden
