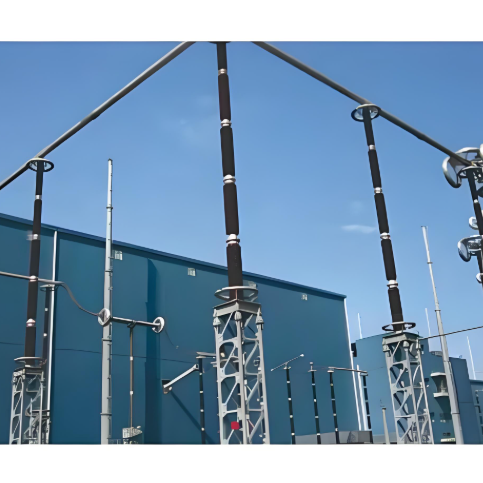

500kV-Umspannwerk-Post-Kompositisolator

Produktvorstellung

Pfosten-Verbundisolatoren bestehen aus einem Kernstab, Endverbindungen und einer Silikonkautschuk-Schirmhaube. Sie werden hauptsächlich für die Isolierung und mechanische Fixierung von Stromleitern und elektrischen Geräten in Kraftwerken und Umspannwerken verwendet. Ihre Kategorien umfassen Pfosten-Verbundisolatoren für Stromleiter, Pfosten-Verbundisolatoren für Drosseln und Verbundisolatoren für Schalter, sowie andere Hochspannungselektronikgeräte.

Die Verbindung zwischen dem Epoxidharz-Glasfaserverstärkten Stab und den Verbindungsstücken erfolgt durch einen Pressvorgang, wobei die Pressparameter digital gesteuert werden, um eine konsistente und zuverlässige mechanische Leistung zu gewährleisten. Die Schirmhauben und Hülle sind aus Silikonkautschuk gefertigt, und die Schirmdesigns haben eine aerodynamische Struktur mit ausgezeichneter Verschmutzungssicherheit. Die Abdichtung der Schirmhauben, Hülle und Endverbindungen wird durch Hochtemperatur-Vulkanisierung von Silikonkautschuk in einem Stück erreicht, was eine zuverlässige Schnittstelle und Abdichtleistung sicherstellt.

Hohle Verbundisolatoren bestehen aus Aluminiumlegierungsflanschen, Glasfaserverstärkten Harzsleeves und Silikonkautschuk-Schirmhauben. Sie werden häufig in Hochspannungselektronikgeräten wie GIS-Kombischaltern, Transformator, Induktivitäten, Kondensatoren, Blitzableitern, Kabelzubehör und Wanddurchführungen eingesetzt.

Die Verbindung zwischen dem Glasfaserverstärkten Harzsleeve und dem Aluminiumlegierungsflansch erfolgt durch Platzieren eines Dichtungsringes, anschließendem Druckaufbau und Epoxidharz-Befestigung. Die Parameter werden digital gesteuert, um eine konsistente und zuverlässige mechanische Leistung zu gewährleisten. Die Schirmhauben und Hülle sind aus Silikonkautschuk, mit einem aerodynamischen Schirmdesign, das ausgezeichnete Verschmutzungssicherheit bietet. Die Schirmhauben, Hülle und Endverbindungen werden durch eine Kombination von Hochtemperatur- und Raumtemperatur-Vulkanisierung von Silikonkautschuk in Form gebracht, was eine zuverlässige Schnittstelle und Abdichtleistung sicherstellt.

Produktmerkmale

• Silikonkautschuk hat ausgezeichnete hydrophobe und Migrations Eigenschaften, mit herausragender Verschmutzungssicherheit. Es kann in stark verschmutzten Gebieten sicher betrieben werden, ohne manuelle Reinigung oder Nullwert-Detektion und -Wartung zu benötigen.

• Zuverlässige Struktur, stabile Leistung, großer Sicherheitspuffer für den Betrieb, hohe mechanische Festigkeit und gute Erdbebenresistenz. Es vermeidet Phänomene wie Porzellanzerbrechen, Einsturz und Explosion, was die sichere Betriebsführung von Kraftwerken gewährleistet.

• Ausgezeichnete Temperaturbeständigkeit bei hohen und niedrigen Temperaturen, Widerstand gegen atmosphärische Alterung und Ozonalterung.

• Leichtgewichtig, leicht zum Transport und zur Montage.

Hauptparameter

• Nennspannung: 500KV

• Nennmechanische Biegebelastung: 4 - 12,5KN

• Nennmechanische Zugbelastung: 100 - 120KN

• Nennmechanische Torsionsbelastung: 3 - 6kN·m

• Nennmechanische Druckbelastung: /KN

• Verformung unter 2kN: 15 - 100mm

• Blitzimpuls-Ausstoßspannung (Spitzenwert): ≥2250 - 2550kV

• Feuchtbetriebsimpuls-Ausstoßspannung (Spitzenwert): ≥1425 - 1550kV

• Netzfrequenz-Ein-Minuten-Feuchtigkeitsausstoßspannung (Effektivwert): ≥750kV
