15,5-kV-Leistungsschalter für Freiluft-Umspannwerke, robust konstruiert für optimale Leistung

Bei Google hinzufügen
  • 15.5 kV Outdoor Substation Circuit Breaker robustly Constructed for Optimal Performance

Kernattribute

Marke HK Electrical
Modellnummer 15,5-kV-Leistungsschalter für Freiluft-Umspannwerke, robust konstruiert für optimale Leistung
Nennspannung 15.5kV
Nennstrom 2000A
Nennfrequenz 50/60Hz
Serie OD3Mag
Beschreibung

Beschreibung

Unser  Leistungsschalter ist der erste Mittelspannungs-Leistungsschalter für Schaltanlagen mit konfigurierbarem Einphasen- oder Dreiphasenbetrieb . Diese Funktion vereint die Bemessungsgrößen und die Langlebigkeit eines Leistungsschalters mit der Funktionalität eines automatischen Wiedereinschalters. Durch das Auslösen einzelner Phasen in einem Verteilnetz können Versorgungsunternehmen die SAIDI- und SAIFI-Kennzahlen verbessern, die Wiederherstellungszeiten verkürzen und die Gesamtsystemleistung steigern. In Kombination mit einem robusten Gehäuse, das das Eindringen von Feuchtigkeit und Verunreinigungen verhindert, verwendet der OD3MAG-Leistungsschalter eine feldbewährte magnetische Betätigung, um die Wartungs- und Betriebskosten erheblich zu senken.

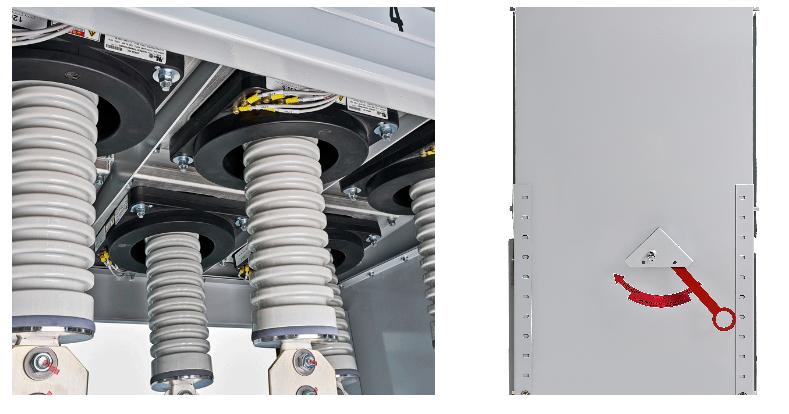

Wir bieten unseren Leistungsschalter in den folgenden Leistungsbereichen an: 15 kV / 2000 A / 31,5 kAIC / 125 BIL. Zu den Standardmerkmalen gehören: Einphasenfähigkeit mit unabhängigen Polantrieben, Stellungsmelder für jede Phase, manueller Auslösehebel und mechanische Verriegelung, herausnehmbarer Leistungsschalter für einfache Upgrades und Reparaturen, Schwenktür für die Niederspannungs-Schalt- und Instrumententafel, zusätzliche Kriechstreckendurchführungen sowie Vorrichtungen für Deckenkrane und Gabelstapler für eine flexible Handhabung vor Ort.

Zu den optionalen Merkmalen gehören: Einphasen- oder Dreiphasen-Konfigurationen für AUF/ZU, flexibles Türendesign, Bauoptionen aus Aluminium oder Stahl sowie Optionen für Stromwandler und Ragowski-Spulen.

Merkmal

Der erste Mittelspannungs-Leistungsschalter für Schaltanlagen, der die Wahl zwischen 1-Phasen- oder 3-Phasen-Betrieb ermöglicht. Diese Funktion bietet Ihnen die Leistung und die Bemessungsgrößen eines Leistungsschalters sowie die Funktionalität eines automatischen Wiedereinschalters. Durch das Auslösen einzelner Phasen in Verteilnetzen können Versorgungsunternehmen ihre SAIDI- und SAIFI-Kennzahlen verbessern und die Widerstandsfähigkeit ihres Netzes erhöhen.

15,5-kV-Leistungsschalter für Freiluft-Umspannwerke, robust konstruiert für optimale Leistung

Vorteile der Lösung

  • Robustes Schrankdesign zur Verhinderung von Feuchtigkeit und Verunreinigungen.
  • Magnetische Betätigungstechnologie.
  • Geschweißtes Dachdesign eliminiert Dachdurchbiegung und reduziert Wasserleckagen.
  • Konzipiert für die Ablesung des Schaltspielzählers ohne Öffnen der Schaltschranktür.

Vorteile der magnetischen Betätigung

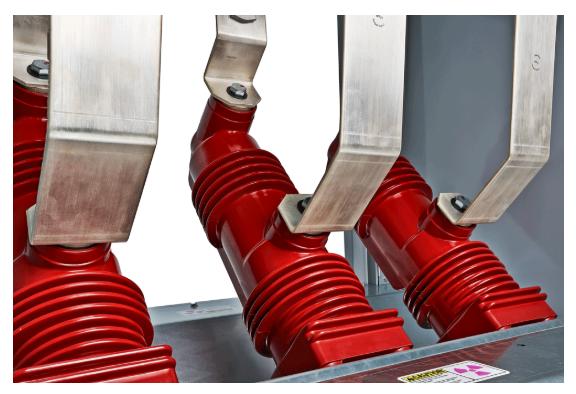

Unsere Lösung kombiniert robustes Design und Konstruktion mit feldbewährter magnetischer Betätigung. Die magnetische Betätigung erfordert weniger bewegliche Teile und eliminiert den Schmierbedarf. Direkt angetriebene Schubstangen eliminieren die mechanische Verdrillung des Leistungsschalters und führen zu einer längeren Lebensdauer der Vakuumschaltkammern. Darüber hinaus sind die magnetischen Verluste vernachlässigbar, was über den gesamten Bemessungstemperaturbereich und die gesamte Lebensdauer des Leistungsschalters zu einer konstanten Schaltgeschwindigkeit führt und eine Geräuschreduzierung während des Betriebs bietet. Die allgemeine Kostenreduzierung ergibt sich aus dem Wegfall der vorbeugenden Wartung der Antriebe und dem geringen Leistungsbedarf aus den Betriebsbatterien der Schaltanlage oder dem Transformator.

15,5-kV-Leistungsschalter für Freiluft-Umspannwerke, robust konstruiert für optimale Leistung

Technische Daten

Bemessungsgrößen & Merkmale
Höchstspannung 15,5 kV RMS
Dauerstrom 1250A / 2000A RMS
Polzahl 3
Spannungsbereich für Faktor K 1
Netzfrequenz 60 Hz
Stehspannung bei Netzfrequenz (nass/trocken) 50 kV
Grundstoßspannung (BIL) 125 kV
Norm-Betriebsfolge O-0,3s-CO-15s-CO
Kurzschlussstrom 31,5 kA RMS
Spitzenstromfestigkeit 82 kA Spitze
Kurzschlussdauer 2 s
Kurzschließeinschaltstrom 82 kA
Symmetrisches Ausschaltvermögen 31,5 kA RMS
Asymmetrisches Ausschaltvermögen 43 kA RMS
Ausschaltzeit 3 Zyklen
Transiente Wiederkehrspannung 34,2 kV
Steuerspannung 48 Vdc, 125 Vdc, 120 Vac
Klasse S2
Kapazitives Schalten
Maximale Spannung 15,5 kV RMS
Polzahl 3
Bemessungs-Freileitungsstrom 100 A
Bemessungs-Kondensator-Rückstrom (Back-to-Back) 600 A
Bemessungs-Einschaltspitzenstrom 6 kA
Bemessungs-Einschaltfrequenz 1,2 kHz
Klasse C2
Mechanisch / Umwelt
Betrieb 10.000 Schaltspiele
Wartungsintervall 10.000 Schaltspiele
Nominelle minimale Betriebstemperatur -40° F (-40˚ C)
Nominelle maximale Betriebstemperatur 131˚ F (50° C)R
Nominelle Schutzart IP55, IK10
Gehäuse-Schutzart NEMA 4
