VCB-Spannungsspitzen durch Stromunterbrechung: Mechanismen, Gefahren und Minderung

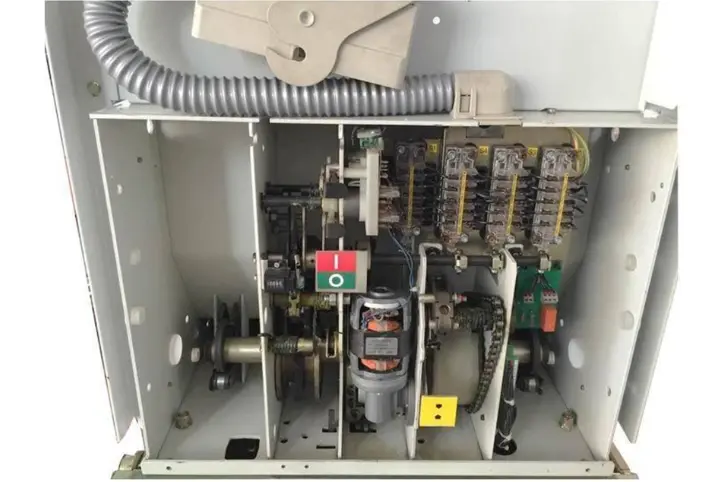

1.Physikalischer Mechanismus: Die "gezwungene Unterbrechung" von Vakuumbögen

Vakuumschaltkreise (VCBs) erreichen die Bogenlöschung durch die extrem schnelle dielektrische Wiederherstellung eines hochvakuumartigen Mediums. Bei der Unterbrechung kleiner induktiver Ströme (wie leerlaufender Transformator oder Motoren) kann das Metallverdampfungsplasma abrupt vor dem natürlichen Stromnullpunkt verschwinden. Dies führt zu einer nahezu unendlichen Änderungsrate des Stroms ($di/dt$), die gemäß Faradays Gesetz $e=L\cdot (di/dt)$, eine extrem hohe Überspannung auf der induktiven Lastseite induziert, bekannt als "Überspannung durch Stromunterbrechung".

2. Systemrisiken: Mehrfache Rückzündungen und steile Wellenfronten

• Rückzündzyklen: Wenn die anfängliche Unterbrechungsspannung die dielektrische Festigkeit des sich verbreiternden Kontaktabstands übersteigt, löst dies einen Teufelskreis von "Unterbrechung-Rückzündung-neuer Unterbrechung" aus.
• Isolierungsschäden: Die Hochfrequenzoszillationen erzeugen "steile Wellenfronten", die äußerst zerstörerisch für die Wickelisolierung von Transformator oder Motor sind. Die Spitzenwerte können 5 bis 8 Mal die Nennspannung erreichen und damit weit über die Isolierfestigkeitsgrenzen des Geräts hinausgehen.

3. Ingenieurwesen-Minderungsstrategien:

• Materialoptimierung: Durch die Verwendung von CuCr (Kupfer-Chrom)-Legierungskontakten wird der Unterbrechungsstrom zwischen 2A und 5A stabilisiert, was die Intensität der Überspannung an der Quelle mindert.
• RC-Dämpfer: Durch den Einsatz von Widerstand-Kondensator-Schaltungen wird die transiente Frequenz verringert und die Störsenergie absorbiert, wodurch die primäre Isolierung der Ausrüstung geschützt wird.
• Metalloxid-Ableiter (MOA): Diese bieten nichtlinearen Widerstand, um die maximale Höhe der Überspannung effektiv innerhalb sicherer Grenzen zu begrenzen.

4. Ingenieurwesen-Schutzstrategien: Schutz der nachgeschalteten Ausrüstung

Für verschiedene Betriebsbedingungen werden in der Ingenieurpraxis typischerweise folgende kombinierten Lösungen angewendet:

5. Expertenperspektive: Anpassungsvorschläge für internationale Projekte

In Ihren ausländischen Elektroingenieurpraktiken sollten Sie besondere Aufmerksamkeit auf die folgenden Faktoren legen:

• Systemfrequenzunterschiede: In 60Hz-Systemen unterscheidet sich die Wahrscheinlichkeitsverteilung der Stromunterbrechungsüberspannung leicht von 50Hz-Systemen. Es ist notwendig, die RC-Dämpferparameter neu zu überprüfen und zu berechnen, um eine effektive Dämpfung sicherzustellen.
• Höhenkorrektur (Entlastung): In Hochlagen verringert sich die Dielektrizitätsstärke der Luft im Schaltgerätekasten. Obwohl dies die interne Vakuuminterruptrion nicht beeinflusst, reduziert es die externe Blitzschlagspannung von Spannungsableitern und Kabelenden. Daher ist es notwendig, MOAs mit höheren Nennspannungen oder erhöhten Kriechwegen auszuwählen.
• Kabelkapazitätseffekt: Wenn die Kabelstrecke zwischen dem Schaltgerät und dem Transformator erheblich ist (mehr als 50–100 Meter), kann die verteilt kapazitive Wirkung des langen Kabels einen "natürlichen Absorptions"effekt bieten. In solchen Fällen können die Anforderungen an die RC-Schutzmaßnahmen nach einer Transientenanalyse vereinfacht oder möglicherweise entfallen.
