Hochspannungstechnologie: Kann ein Bewegungscharakteristiktester für Hochspannungsschaltgeräte mit beidseitigem Erdungsmessen?

Kann eine Doppelseitige Erdung gemessen werden?

Eine Doppelseitige Erdung kann gemessen werden, aber herkömmliche Hochspannungsschalter-Bewegungscharakteristik-Tester können solche Messungen nicht durchführen. Die Bedingungen für eine Doppelseitige Erdung sind relativ komplex; die Messgenauigkeit muss gewährleistet sein, während gleichzeitig zahlreiche elektromagnetische Störungen wie Impedanzen und Hochfrequenzströme bewältigt werden müssen. Daher ist ein Hochspannungsschalter-Tester, der speziell für die Doppelseitige Erdung entwickelt wurde, eine hochwertige Lösung mit ausgezeichneter Leistung und stabiler Funktionalität, obwohl sein Preis tatsächlich relativ hoch ist.

Anwendungshinweise für die Bewegungscharakteristik-Prüfung von Schaltern

Die Hauptfunktion eines Hochspannungsschalter-Bewegungscharakteristik-Testers besteht darin, die mechanischen Leistungen von Hochspannungsschaltern verschiedener Spannungsebenen, Typen und Marken zu messen. Dies beinhaltet fünf mechanische Parameter: Einschaltzeit, Ausschaltzeit, Anzahl der Sprünge, Dreiphasensynchronisation und Ausschalt/Einschaltschnelligkeit. Für neu installierte Systeme oder Niederspannungsstromsysteme kann nach dem Ausbau des Schalters ein Standard-Hochspannungsschalter-Bewegungscharakteristik-Tester die Prüfanforderungen erfüllen. Für Hochspannungssysteme wie 110 kV, 220 kV und 330 kV gibt es jedoch spezifische Anforderungen und Standards zur Messung von Hochspannungsschaltern.

Auswirkungen der Doppelseitigen Erdung

Gemäß dem Prüfprinzip muss bei mechanischen Charakteristikprüfungen von Schaltern in der Regel eine Seite des Erdabtasters geöffnet werden, um sicherzustellen, dass der Prüfstrom einen geschlossenen Kreis bildet. Dies zwingt das Personal, an nicht geerdeten Geräten zu arbeiten, was unvermeidlich bestimmte Risiken für die Prüfoperationen schafft und für die Produktionsicherheit ungünstig ist. Doppelseitige Erdung bezieht sich auf die Fähigkeit, Kurzschluss-Mechanikprüfungen durchzuführen, während beide Enden geerdet bleiben.

Leistungsmerkmale und Vorteile von Hochspannungsschalter-Testern

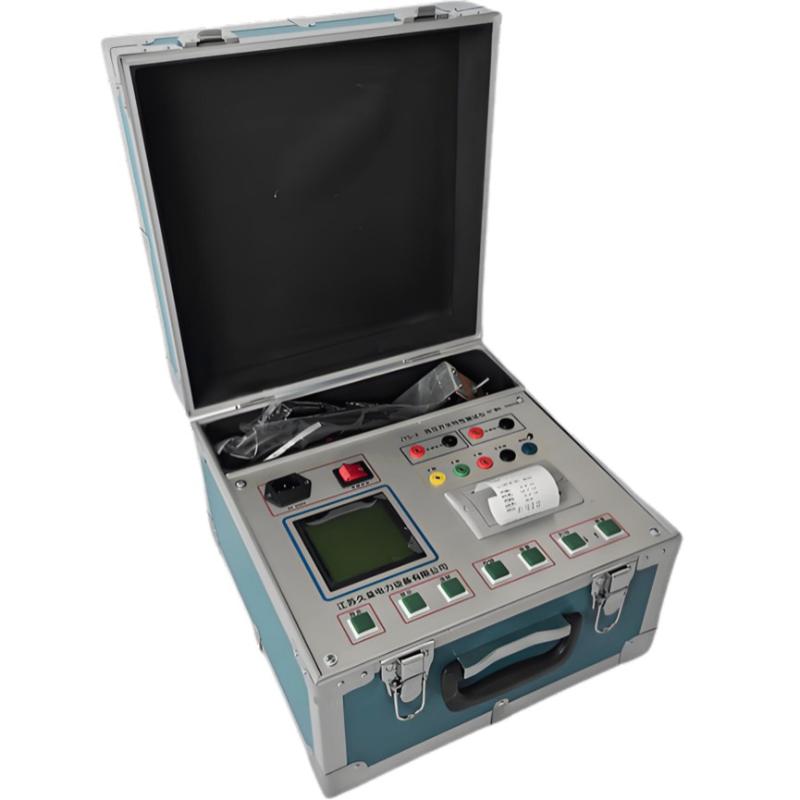

Hochspannungsschalter-Bewegungscharakteristik-Tester, auch bekannt als Hochspannungsschalter-Mechanik-Tester, integrieren großflächige programmierbare Logikschaltkreise mit Messverfahren für Hochspannungsgeräte. Sie verarbeiten effizient und bequem mechanische Leistungsparameter wie Zeit, Geschwindigkeit, Synchronisation, Hub, Überhub, Kontaktabstand, Sprünge, Spulenstrom und Niederspannungs-Betriebscharakteristiken.

Mit linearen Sensoren, Winkelsensoren und universellen Datenerfassungseinheiten erfüllen sie wesentliche Funktionen für Datenmessung und dynamische Analyse. Mit einer Mensch-Maschine-Interaktionsbedienoberfläche sind sie konzipiert, um mechanische Parameter verschiedener Hochspannungsschalter – einschließlich Vakuumschalter, SF6-Schalter, Mindestöl-Schalter und Massenöl-Schalter – über alle Spannungsebenen hinweg zu messen.
