Rockwill MV/HV Schaltantriebstechnologie — Tiefgehende Analyse

• Nahezu Null-Externe-Rohrleitungskonzept: Traditionelle hydraulische Mechanismen verfügen über zahlreiche externe Rohre und Verbindungen, die die Hauptgefahrenstellen für Ölaustritte darstellen. Rockwill setzt ein hochintegriertes Design mit weitgehend internen Leitungen ein, was die Wahrscheinlichkeit von Ölaustritten bei toten Tank-Schaltgeräten grundlegend reduziert.
• Automatische Hydrauliköl-Druckregelung, unbeeinflusst von der Umgebungstemperatur: Die eingebaute automatische Druckregulierung gewährleistet stabile Betriebscharakteristiken auch unter extremen klimatischen Bedingungen und sichert eine zuverlässige Funktion in harschen Umgebungen wie in großer Höhe und bei schwerer Verschmutzung.
• Erfüllung der Parameteranforderungen für Hochspannungs-Großkapazitätsprodukte: Dieser hydraulische Mechanismus kann mit EHV-Klasse-Produkten verwendet werden, mit Nennströmen von bis zu 3.150–5.000 A, kurzzeitiger Widerstandsfähigkeit gegen Kurzschlussströme von 40–63 kA und Spitzenwiderstandsfähigkeit von bis zu 100–158 kA, wodurch die anspruchsvollen Anforderungen an Großkapazitätsunterbrechungen präzise abgedeckt werden.

Federbetätigung — Der Rückhalt für öl- und gasfreie Übertragung im Mittel- und Hochspannungsbereich

2.1 Öl- und gasfreie Federmechanismen sind im Mittelspannungsbereich weit verbreitet

Im Bereich der Mittelspannungsschaltgeräte ist die weite Verbreitung öl- und gasfreier Federbetätigungen zum Branchenkonsens geworden. Diese Mechanismen basieren vollständig auf mechanischer Federenergiespeicherung, benötigen kein Hydrauliköl, komprimierte Luft oder andere Flüssigkeitsmedien und beseitigen grundsätzlich die Wartungsbelastungen durch Öl- und Gasaustritte sowie Hilfsysteme. Rockwill folgt nicht nur diesem technischen Mainstream, sondern hat seine Anwendungsgrenze erheblich erweitert — von MV 40,5 kV bis hin zu HV 550 kV, wobei der reine Federmechanismus die Hauptkonfiguration für den gesamten Spannungsbereich darstellt.

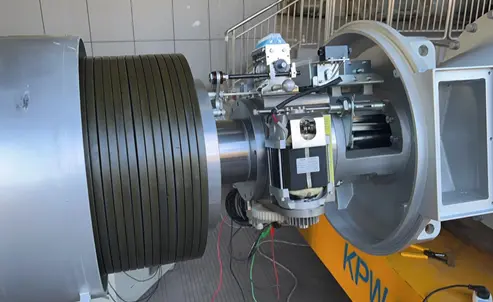

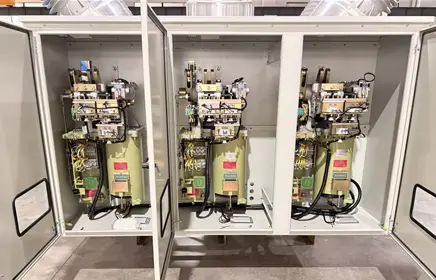

Federbetätigung für RHD245 Totentankschaltgerät

2.2 Grundprinzip und Produktmatrix der Federbetätigungen

Federbetätigungen nutzen elastische Potenzialenergie, um das Öffnen und Schließen der Kontakte zu bewirken. Der Kernprozess lautet: Energiespeicherung → Festhalten durch Klinke → Freigabe. Ein Motor oder manuelle Bedienung dehnt (oder komprimiert) die Feder aus, um Energie zu speichern; sobald die Feder in Position ist, wird sie durch eine Klinke gehalten. Wenn die Schließspule energisiert wird, wird die Klinke freigegeben, und die Federpotenzialenergie wird innerhalb von Millisekunden freigesetzt, um den Übertragungsmechanismus zum Schließen der Kontakte anzutreiben. Das Öffnen wird durch eine unabhängige Öffnungsfeder oder die verbleibende Energie der Schließfeder erreicht.

Rockwills Mittel- und Hochspannungsschaltgeräte sind vollständig mit reinen Federbetätigungen ausgestattet, die hauptsächlich in zwei Serien unterteilt sind: die RHB-Lebendtank-SF6-Schaltgeräte und die RHD-Totentank-SF6-Schaltgeräte. Die RHB-Serie deckt Spannungsklassen von 40,5 kV bis 363 kV ab und ist mit CT-Typ-Federbetätigungen ausgestattet. Die RHD-Serie bedient Spannungsklassen von 40,5 kV bis 550 kV und verwendet öl- und gasfreie reine Federbetätigungen. Beide Serien haben eine mechanische Lebensdauer von mindestens 10.000 Betriebszyklen, entsprechen vollständig den IEC-, CEI-, GB-, JB-, DL- und anderen nationalen und internationalen Standards und unterstützen maßgeschneiderte Fertigung. Bemerkenswert ist, dass RHD-Modelle ab 362 kV vollständig auf reine Federbetätigungen umgestellt wurden, was die technische Reife von Federmechanismen in Hoch- und EHV-Großkapazitätsschaltgeräten markiert.

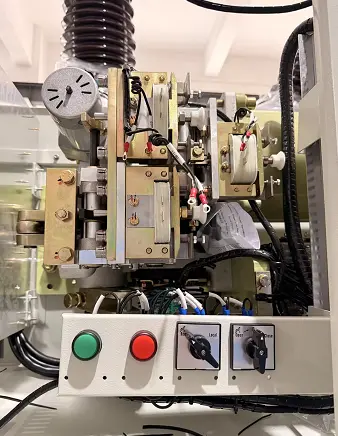

Reine Federbetätigung für RHD 72,5 kV Totentankschaltgerät

2.3 Kernvorteile der Federbetätigungen

• Öl- und gasfrei, wartungsfrei: Keine Hydraulikölsysteme oder komprimierte Luft, weniger Dichtkomponenten, extrem geringe O&M-Kosten über die gesamte Lebensdauer, besonders geeignet für entlegene unbemannte Umspannwerke.
• Geringe Stromversorgungsanforderungen, kompatibel mit Wechsel- und Gleichstrom: Geringer Schließ- und Öffnungsstrom; unterstützt sowohl elektrische als auch manuelle lokale Energiespeicherung.
• Betriebsfähig selbst nach Stromausfall: Bei Ausfall der DC-Panels oder Entladung der Batterien bieten manuelle Energiespeicherung und manuelles Öffnen/Schließen eine letzte Verteidigungslinie für die Systemwiederherstellung.
• Schnelle automatische Wiederschaltung: Federn können Energie für mehrere Operationen vorspeichern und "öffnen-schließen-öffnen"-Zyklen in sehr kurzen Intervallen absolvieren.
• Hohe Umweltanpassungsfähigkeit: Alle beweglichen Teile sind in Gehäusen mit hohen Schutzgraden eingeschlossen, geeignet für Außenbereiche, staubige, hohe Feuchtigkeit und andere harte Umgebungen.

Magnetischer Antrieb — Der Innovator, der den zukünftigen Markt neu gestaltet

Hervorzuheben ist, dass mit der Verbesserung der Leistung von Permanentmagneten und der Reife intelligenter Steuerungstechnologien sich magnetische Antriebsmechanismen allmählich zu einem neuen Marktlandschaft formieren. Magnetische Mechanismen verwenden Permanentmagnete zum Halten und elektromagnetische Spulen zur Steuerung, treiben die Kontaktbewegung direkt durch elektromagnetische Kraft an und eliminieren komplexe mechanische Verriegelungen und Übertragungsverbindungen. Die Struktur ist einfacher und die Reaktionszeit schneller, was sie natürlicherweise für Szenarien geeignet macht, die häufige Betätigung, Zustandssensoren und intelligente Steuerung erfordern.

Derzeit haben magnetische Mechanismen reifende Anwendungen in MV-Vakuumschaltgeräten und automatischen Wiederzuschalters. Rockwill hat in der RCW-Serie des automatischen Wiederzuschalters einen selbst entwickelten monostabilen Permanentmagnets-Betriebsmechanismus eingesetzt, der eine Doppelspulensteuerung für schnelles Öffnen und Schließen verwendet und Funktionen zur Steuerung, Schutz, Messung, Kommunikation und Online-Überwachung integriert. Dies hat wertvolle Erfahrungen für zukünftige Erweiterungen des magnetischen Antriebs auf höhere Spannungsklassen und größere Kapazitäten in MV/HV-Schaltgeräten gesammelt. Da die Ausgabe der Mechanismen weiter zunimmt, wird der magnetische Antrieb in bestimmten MV/HV-Anwendungen den Federmechanismen ergänzend dienen und das Marktlandschaft der Betriebsmechanismen neu gestalten.

Tiefe Analyse des technischen Pfads — Eine wissenschaftliche und zukunftsweisende gestaffelte Strategie

Rockwills Wahl der Betriebsmechanismen folgt nicht einem einfachen „one-size-fits-all“-Ansatz, sondern einer umfassenden Optimierung basierend auf tatsächlichen Anforderungen, technischer Reife und den Kosten über die gesamte Lebensdauer:

• Effizienz: Im MV-Bereich werden fest öl- und gasfreie Federbetriebsmechanismen angewendet, die ihre Vorteile hoher Zuverlässigkeit und wartungsfreier Nutzung voll ausnutzen. Bei HV- und sogar EHV-Ebenen wird die Anwendung von Federmechanismen fortgesetzt, wobei bereits eine reine Federkonfiguration für RHD-550 kV-Tankschalter erreicht wurde, was die breiteste Abdeckung und den höchsten Anteil an Technikrouten darstellt.
• Leistungsfähigkeit: Für einige extreme Großkapazitätsunterbrechungsszenarien oder spezielle Marktanforderungen werden hydraulische Mechanismen eingesetzt, um zusätzliche Leistungsreserven bereitzustellen, und zielen genau auf den dedizierten Nischensektor schwer belasteter HV-Schaltgeräte ab, um unter den anspruchsvollsten Bedingungen ein zuverlässiges Arbeiten zu gewährleisten.
• Zukunftsorientiert: Es wird aktiv an magnetischen Antriebsmechanismen gearbeitet, um den höheren Anforderungen zukünftiger Smart Grids an häufige Betätigung, Online-Zustandssensoren und prädiktive Wartung gerecht zu werden, und neue Technologie-Wachstumsbereiche zu fördern.

Aus Sicht der Branchentrends entwickeln sich Betriebsmechanismen von rein mechanischen/hydraulischen Ausführungsstellen hin zu „sensorfähig, diagnosefähig, vorhersagefähig“ intelligenten Knoten. Rockwills technischer Weg, „Feder als Grundlage für umfassende Abdeckung, Hydraulik für spezialisierte große Kapazitäten bei HV, Magnete für zukunftsweisende Positionierung“, stellt sowohl die Zuverlässigkeit und wirtschaftlichen Vorteile der aktuellen Produkte sicher, als auch genügend Raum für zukünftige intelligente Upgrades. Diese gestaffelte, präzise anpassbare Strategie ist die Kristallisation seines langjährigen tiefen Fachwissens im Bereich der HV-Schaltanlagen.

Fazit

Der Betriebsmechanismus ist der „verborgene Champion“ im technischen System der Schaltgeräte — jede präzise zeitgesteuerte Freigabe resultiert aus der präzisen Koordination von Energiespeicherung, Steuerung und Übertragung. Rockwills Positionierung in der MV/HV-Betriebsmechaniktechnologie — öl- und gasfreie Federmechanismen für die breite Nachfrage von 40,5 kV bis 550 kV, hydraulische Mechanismen für die besonderen Bedingungen großer Kapazitäten bei schweren Lasten in HV, und die Pionierarbeit beim Erforschen des magnetischen Antriebs — zeigt klare technische Durchbrüche und strenge ingenieurtechnische Logik. Mit dem Fortschreiten von Technologien wie intelligenter Überwachung und adaptiver Steuerung wird diese gestaffelte Strategie zweifellos stärkere technische Vitalität in MV/HV-Schaltgeräte einbringen und Kunden kontinuierlich hochzuverlässige, wenig wartungsintensive und hochgradig anpassbare Betriebssicherheit bieten.
