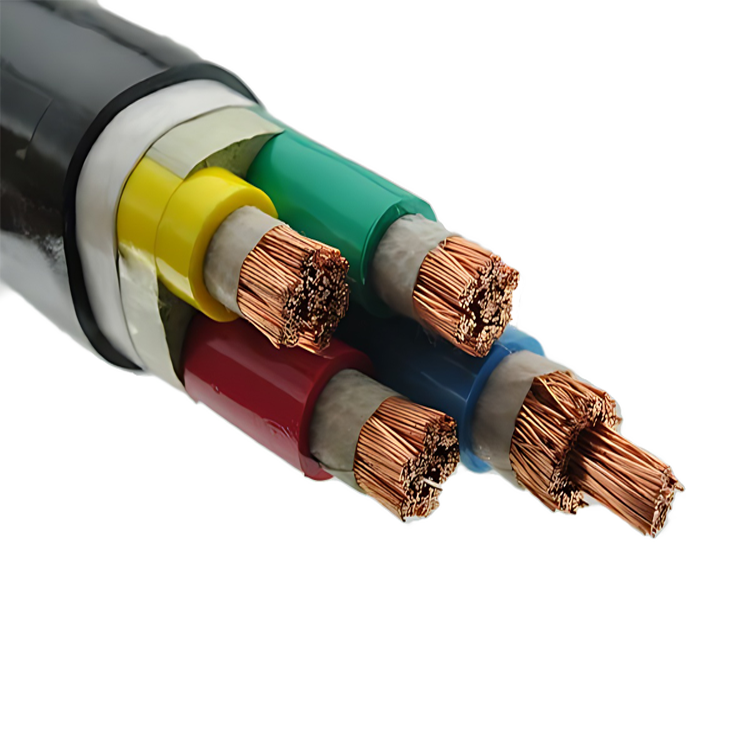

كابل طاقة بغلاف PVC من سلسلة VV

التطبيق

يُستخدم كنظام توزيع ونقل الطاقة عند جهد مقنن 0.6/1KV، تيار متردد 50Hz.

الأداء

أ. يجب ألا تزيد درجة حرارة التشغيل طويلة الأمد للكابل عن 70℃.

ب. عندما يكون القلب في حالة قصر دائرة (بحد أقصى 5 ثوانٍ)، يجب ألا تتجاوز درجة الحرارة 160℃.

ج. أثناء التركيب، يجب ألا تقل درجة الحرارة المحيطة عن 0، ويجب ألا يقل نصف قطر الانحناء عن 10 أضعاف القطر الخارجي للكابل.

الطراز، الاسم والتطبيق

الهيكل والحجم

VV,VLV,ZRVV,ZRVLV

كابل طاقة بموصل معزول ومغلف بـ PVC ومقاوم للهب أو غير مقاوم للهب بجهد 0.6/1KV

VV22,VLV22,ZRVV22,ZRVLV22

كابل طاقة بموصل معزول بـ PVC ومدرع بالفولاذ ومغلف بـ PVC ومقاوم للهب أو غير مقاوم للهب بجهد 0.6/1KV

التركيب

أ. التركيب

   1）يجب ألا تتجاوز درجة حرارة التركيب 20، إذا كانت درجة الحرارة المحيطة أقل من 0، يجب تسخين الكابل مسبقاً؛

   2）يجب ألا يقل نصف قطر انحناء الكابل عن 5 أضعاف؛

   3）بعد التركيب، يجب إجراء اختبار جهد للكابل لمدة 15 دقيقة. 3.5KV تيار مستمر.

ب. التمديد في الهواء

   1）عند تمديد الكابلات أحادية النواة على التوازي، تكون المسافة بين مركزي الكابلين ضعفين (للكابلات التي تبلغ مساحة مقطع الموصل فيها 185mm2) و90mm (للكابلات التي تبلغ مساحة مقطع الموصل فيها 240mm2)؛

   2）درجة الحرارة المحيطة: 30؛

   3) أقصى درجة حرارة للموصل: 70؛

   4) معامل التعديل لسعة حمل التيار لدرجة الحرارة المحيطة:

ج. التمديد المباشر في الأرض

   1) عند تركيب الكابلات أحادية النوى بشكل منفصل، تكون المسافة بين مركز الكابل: 2 ضعف قطر الكابل؛

   2) درجة الحرارة المحيطة: 25؛

   3) أقصى درجة حرارة للموصل: 70؛

   4) المقاومة الحرارية للتربة: 1.0 ك.م/واط؛

   5) العمق: 0.7 متر؛

   6) معامل التعديل لسعة حمل التيار لدرجة الحرارة المحيطة:

د. تصنيفات تيار القصر

سعة حمل التيار

VV، ZRVV

كابل طاقة 0.6/1 كيلو فولت بموصل نحاسي ومعزول بـ PVC ومغلف بـ PVC ومثبط للهب وغير مثبط للهب، مركب في الهواء للتحميل طويل الأمد والمستمر

VLV، ZRVLV

كابل طاقة 0.6/1 كيلو فولت بموصل ألومنيوم ومعزول بـ PVC ومغلف بـ PVC ومثبط للهب أو غير مثبط للهب، مركب في الهواء للتحميل طويل الأمد والمستمر

VV22، ZRVV22

كابل طاقة 0.6/1 كيلو فولت بموصل نحاسي ومعزول بـ PVC ومغلف بـ PVC ومثبط للهب وغير مثبط للهب، مركب مباشرة في الأرض للتحميل طويل الأمد والمستمر

VLV22، ZRVLV22

كابل طاقة 0.6/1 كيلو فولت بموصل ألومنيوم ومعزول بـ PVC ومغلف بـ PVC ومثبط للهب وغير مثبط للهب، مركب مباشرة في الأرض للتحميل طويل الأمد والمستمر

س: ما نوع كابل VV؟

ج: كابل VV هو كابل طاقة معزول بـ PVC ومغلف بـ PVC. يتكون من موصلات نحاسية أو ألومنيوم، وعزل بـ PVC، وتغليف بـ PVC.

س: ما هي خصائص كابلات VV؟

ج: يتمتع كابل VV بأداء عزل كهربائي جيد، ويمكنه منع التسرب بفعالية. قوته الميكانيكية عالية، ويمكنه تحمل قدر معين من الشد والضغط، ولا يتلف بسهولة أثناء عملية التمديد. علاوة على ذلك، يتمتع غلاف كلوريد البوليفينيل بمقاومة جيدة للتآكل ويمكنه التكيف مع بيئات مختلفة، مثل الاستخدام في الأماكن المغلقة، والأنفاق، وخنادق الكابلات، والبيئات الأخرى.

س: ما هي عيوب كابلات VV؟

ج: مقاومتها للحرارة محدودة نسبياً، وفي البيئات ذات درجات الحرارة العالية، قد يتأثر أداء العزل والغلاف للكابل. بالإضافة إلى ذلك، فإن سعة النقل الخاصة بها أقل قليلاً من بعض الكابلات الجديدة عالية الأداء في نقل التيار الكبير. ومع ذلك، نظراً لأدائها العالي من حيث التكلفة، لا تزال تستخدم على نطاق واسع في العديد من سيناريوهات نقل الطاقة العادية.
