مفتاح فصل عالي الجهد مُشغَّل بالمحرك 126kV-363kV

أضفنا على Google
  • Motor Operated High voltage disconnect switch 126kV-363kV

السمات الرئيسية

العلامة التجارية ROCKWILL
سلسلة RDS
الجهد المقنن 126kV-363kV
التيار المقنن 2000-5000A
تيار التحمل المقنن لفترة قصيرة 50/63kA
التردد المقنن 50/60Hz
الوصف
صُمم قاطع الفصل الخارجي عالي الجهد من سلسلة RDS لأنظمة طاقة التيار المتردد ثلاثية الطور بجهد 126 كيلو فولت و145 كيلو فولت و252 كيلو فولت و363 كيلو فولت. وهو يقوم بتبديل الخطوط بدون حمل، وعزل المعدات، وتبديل تيار نقل القضبان.

يستخدم قاطع الفصل هيكلاً تلسكوبياً أفقياً مزدوج العمود مع ذراع موصل قابل للطي بذراع واحدة وملامسات من نوع القابس، مما يُشكل فجوة عزل أفقية عند الفتح. تم إغلاق مكونات القيادة ونوابض التوازن بإحكام داخل الأنبوب الموصل، لحمايتها من التعرض للعوامل البيئية، مما ينتج عنه تجميع مضغوط ومقاوم للتآكل.

يمكن تركيب مفتاح تأريض على جانب واحد أو كلا الجانبين. يعمل قاطع الفصل بالمحرك مع ربط ثلاثي الأقطاب لجهد 126-252 كيلو فولت، وتشغيل محرك بقطب واحد مع إمكانية الربط ثلاثي الأقطاب لجهد 363 كيلو فولت. يُشغّل مفتاح التأريض يدوياً لجهد 126-252 كيلو فولت، مع خيارات التشغيل اليدوي أو بالمحرك لجهد 363 كيلو فولت، والذي يستخدم حركة فتح وإغلاق على خطوتين لضمان ملامس موثوق من نوع القابس.

الميزات الرئيسية

  • هيكل تلسكوبي مقاوم للتآكل: ذراع موصل قابل للطي بذراع واحدة مع مكونات القيادة ونوابض التوازن محكمة الإغلاق داخل الأنبوب الموصل، ومصنوع من سبائك الألومنيوم عالية التوصيل لخفة الوزن، وقوة عالية، ومقاومة للتآكل في البيئات الساحلية والصناعية والقاسية
  • ملامس من نوع القابس ذاتي التنظيف: يعمل المسح الذاتي على الحفاظ على نظافة أسطح التلامس؛ يزيد تيار القصر من قوة القبضة تلقائياً لنقل تيار موثوق؛ التوصيل المرن من خلال المفصل القابل للطي يلغي الحاجة إلى صيانة الملامس المتحركة
  • مفتاح تأريض متعدد الاستخدامات: يمكن تركيب مفتاح التأريض على جانب واحد أو كلا الجانبين؛ تستخدم نسخة 363 كيلو فولت حركة إغلاق من نوع القابس على خطوتين لتحمل موثوق للتيار العالي
  • آلية تشغيل مجربة: آلية محرك مع ربط ثلاثي الأقطاب لجهد 126-252 كيلو فولت؛ تشغيل محرك بقطب واحد أو ثلاثة أقطاب لجهد 363 كيلو فولت؛ خيار التشغيل اليدوي متاح لمفاتيح التأريض
  • تجميع في المصنع: يتم إكمال التجميع والضبط بالكامل قبل التسليم، مما يقلل إلى أدنى حد من أعمال التركيب والتشغيل في الموقع

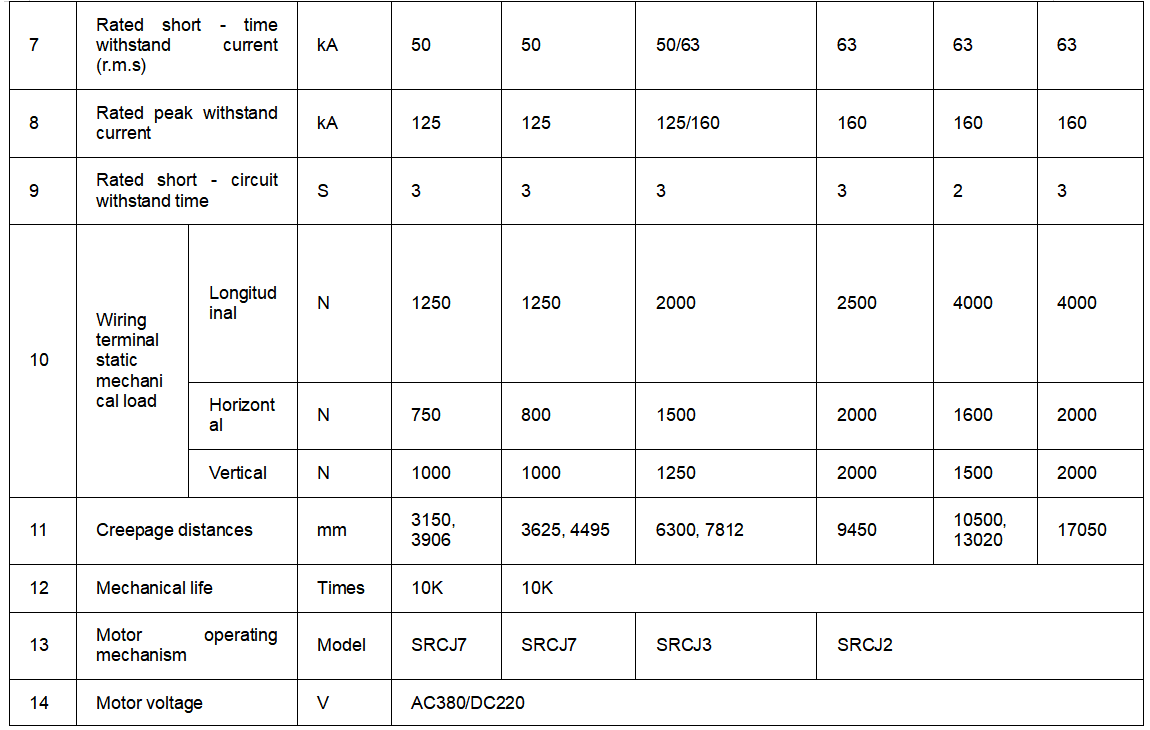

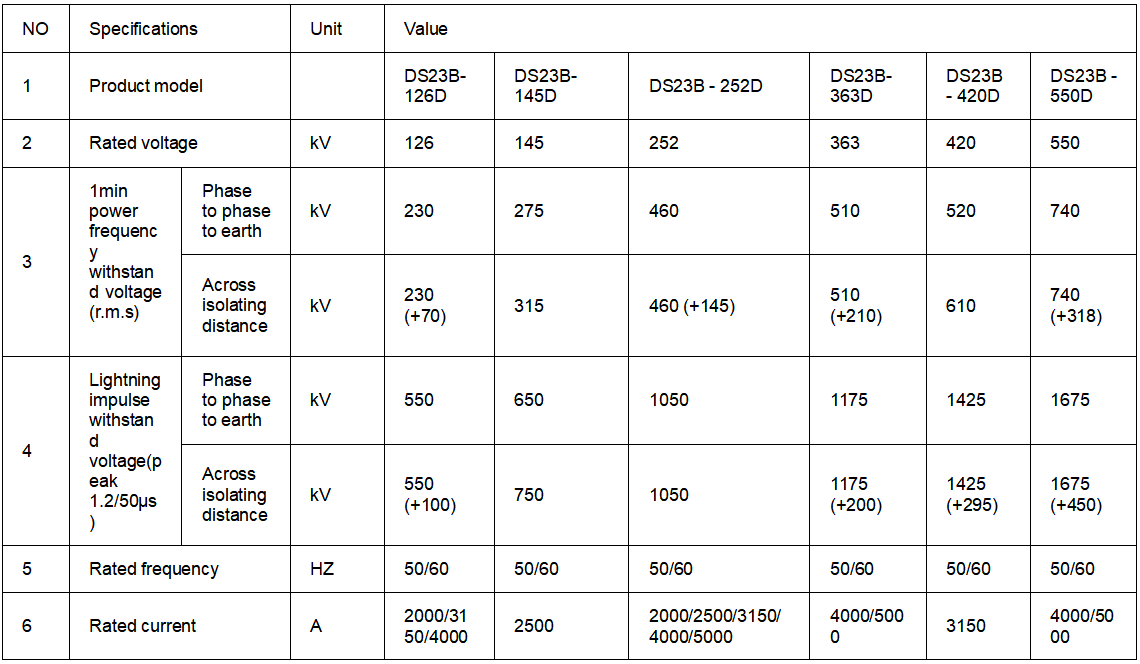

المعايير الفنية

Item Unit 126 kV 145 kV 252 kV 363 kV
Rated voltage (Um) kV 126 145 252 363
Rated frequency Hz 50 / 60 50 / 60 50 / 60 50 / 60
Rated current A 2,000, 3,150, 4,000 2,500 2,000, 2,500, 3,150, 4,000, 5,000 4,000, 5,000
Rated short-time withstand current kA 50 / 63 50 / 63 50 / 63 50 / 63
Rated short-circuit withstand duration s 3 3 3 3
Rated peak withstand current kA peak 125 125 125 / 160 160
Rated power-frequency withstand voltage (1 min), phase to earth kV 230 275 460 510
Rated power-frequency withstand voltage (1 min), across isolating distance kV 230 + 73 275 + 95 460 + 145 510 + 210
Rated lightning impulse withstand voltage, phase to earth kV peak 550 650 1,050 1,175
Rated lightning impulse withstand voltage, across isolating distance kV peak 550 + 103 650 + 134 1,050 + 200 1,175 + 295
Mechanical endurance operations 10,000 10,000 10,000 10,000
Terminal static load (longitudinal / transverse / vertical) N 1,250 / 750 / 1,000 1,250 / 750 / 1,000 2,500 / 1,500 / 1,250 4,000 / 1,600 / 1,500
Bus-transfer current switching capability A / V 1,600 / 100 1,600 / 100 1,600 / 100 2,400 / 435
Creepage distance (normal / heavy pollution) mm 3,150 / 3,906 3,625 / 4,495 6,300 / 7,812 9,450
Operating altitude m ≤ 2,000 ≤ 2,000 ≤ 2,000 ≤ 2,000
Pollution level per IEC 60815 class IV (very heavy) IV (very heavy) IV (very heavy) IV (very heavy)
Radio interference voltage (RIV) µV ≤ 500 ≤ 500 ≤ 500 ≤ 500

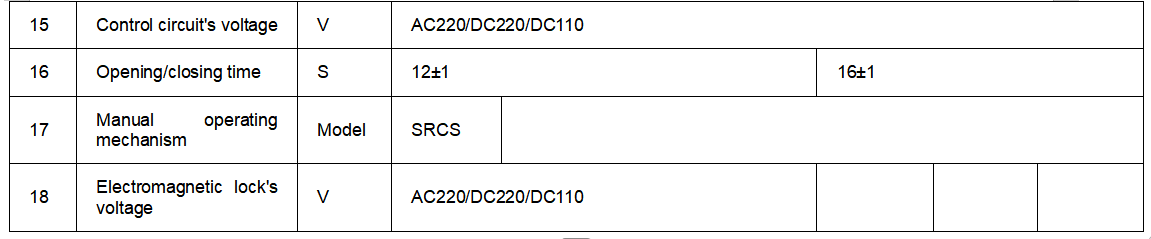

آلية التشغيل

البند 126 كيلوفولت / 145 كيلوفولت / 252 كيلوفولت 363 كيلوفولت
آلية تشغيل مفتاح الفصل محرك (وصلة ثلاثية الأقطاب) محرك (قطب واحد، يدعم الوصلة ثلاثية الأقطاب)
آلية تشغيل مفتاح التأريض يدوي يدوي أو محرك
جهد المحرك تيار متردد 380 فولت / تيار مستمر 220 فولت تيار متردد 380 فولت / تيار مستمر 220 فولت
جهد التحكم تيار متردد 220 فولت / تيار مستمر 220 فولت / تيار مستمر 110 فولت تيار متردد 220 فولت / تيار مستمر 220 فولت / تيار مستمر 110 فولت
وقت الفتح / الإغلاق 12 ثانية ± 1 ثانية 16 ثانية ± 1 ثانية

سيناريوهات التطبيق

  • محطات النقل: عزل قضبان التجميع، وقواطع الدوائر، والخطوط الهوائية عند 126 كيلو فولت، و145 كيلو فولت، و252 كيلو فولت، و363 كيلو فولت
  • البيئات المسببة للتآكل: محطات المحولات الساحلية والصناعية ومصانع الكيماويات حيث تكون مقاومة التآكل أمراً بالغ الأهمية
  • التشابك الشبكي: تبديل تيار نقل القضبان في محطات تحويل النقل
  • مناطق التلوث الشديد: مسافة الزحف تصل إلى 9,450 ملم مناسبة لبيئات التلوث من الفئة الرابعة (شديدة جداً)

معلومات الطلب

عند الطلب، يرجى تحديد:

  • طراز المنتج والجهد المقنن
  • التيار المقنن وتيار التحمل المقنن لفترة قصيرة
  • متطلبات مسافة الزحف
  • تكوين مفتاح التأريض (بدون، يسار، يمين، أو كلا الجانبين)
  • شكل الترتيب (متقاطع أو متوازي)
  • نوع قضبان التجميع العلوية (مرنة أو صلبة) والقطر الخارجي لقضبان التجميع الأنبوبية
  • آلية التشغيل (يدوية أو محرك)، جهد المحرك، وجهد التحكم
  • عدد ملامسات المفتاح المساعد
  • طريقة التركيب
  • الارتفاع ومستوى التلوث (إذا كان مختلفاً عن المعيار)

حلول - High voltage disconnect switch

  • حل قاطع التيار الكهربائي عالي الجهد لمجابهة الأحوال الجوية القاسية (الأعاصير، الأمطار الغزيرة) في الفلبين
    خلفية المشروع​تقع الفلبين في حزام الأعاصير المدارية الغربية للمحيط الهادئ، وتواجه أكثر من 20 عاصفة استوائية سنوياً، منها حوالي 5 تتطور إلى أعصاير مدمرة للغاية (مثل إعصار هاييان في عام 2013 الذي خلف 7,500 قتيل، وإعصار أوديت في عام 2021 الذي أدى إلى تعطيل 95 خط نقل). تجلب الأعاصير تهديدات متعددة للبنية التحتية الكهربائية عبر الأمطار الغزيرة والفيضانات والتآكل الناتج عن الرذاذ المالح والرياح القوية:​الأعطال الكهربائية: غمر الفيضانات محطات التحويل مما يؤدي إلى قصر دوائر في أنظمة ​IEE-Business High v
  • الحل المتكامل لمكافحة الضباب المالح للفاصل الكهربائي عالي الجهد في شبكات الساحل الفلبينية
    خلفية المشروع:تحديات مفتاح الفصل ذو الجهد العالي​بصفتها دولة أرخبيل، تواجه الفلبين تركيزات شديدة من الضباب المالح (الرش الملوث بالملح) في المناطق الساحلية (≥3 ملغ/م²·يوماً من الترسيب السنوي)، مما يسبب تآكلاً متسارعاً للبنية التحتية للكهرباء. تواجه مفاتيح الفصل ذات الجهد العالي في هذه البيئات الرطبة والمستواحية والمليئة بالضباب المالح ثلاثة تحديات تشغيلية حاسمة:​تدهور معدن مفتاح الفصل ذو الجهد العالي: تسلل أيونات الكلوريد من الضباب المالح يضعف الطلاءات الواقية، مما يؤدي إلى تأكسد سطح ال
  • حل الشبكة الذكية المقاوم للتآكل: مفتاح الفصل عالي الجهد مُحسّن لبيئات الرطوبة العالية والضباب المالح في المناطق الاستوائية بإندونيسيا
    Ⅰ. خلفية المشروع​كونها دولة أرخبيل استوائي، تواجه إندونيسيا درجات حرارة عالية على مدار السنة (متوسط يومي 30-35 درجة مئوية)، رطوبة عالية (متوسط >80%)، أمطار غزيرة، وتآكل بالرش الملحي (تصل إلى مستوى C5-M في المناطق الساحلية). يواجه نظام الطاقة تحديات شديدة:​الفجوة الكهربائية الكبيرة: حوالي 20% من السكان لا يمتلكون وصولًا للكهرباء. تخطط الحكومة لإضافة 35 جيجاوات من قدرة توليد الكهرباء، مما يتطلب بشكل عاجل معدات نقل وتوزيع موثوقة بما في ذلك ​مفاتيح الفصل ذات الجهد العالي.​ارتفاع معدل فشل المعدات:

مكتبة موارد الوثائق High voltage disconnect switch

12 to 550kV Center Side Break Disconnect Switch Installation and Instruction Manuals
تقييد
أدلة التركيب والتعليمات لمفصل الفصل بفاصل جانبي مركزي بجهد من 12 إلى 550 كيلو فولت أدلة التركيب والتعليمات لمفصل الفصل بفاصل جانبي مركزي بجهد من 12 إلى 550 كيلو فولت
دليل التثبيت
الإنجليزية
PDF
252 to 1100kV Double End Break Disconnect Switch Installation and Instruction Manuals
تقييد
أدلة التركيب والتعليمات لمفتاح الفصل مزدوج نقطة الفصل بجهد 252 إلى 1100 كيلوفولت أدلة التركيب والتعليمات لمفتاح الفصل مزدوج نقطة الفصل بجهد 252 إلى 1100 كيلوفولت
دليل التثبيت
الإنجليزية
PDF
Rockwill Electric Group Profile
عام
الملف التعريفي لمجموعة روكويل الكهربائية الملف التعريفي لمجموعة روكويل الكهربائية
كتيب
الإنجليزية
Rockwill Ecosystem Profile
عام
ملف تعريف النظام البيئي لروكويل ملف تعريف النظام البيئي لروكويل
الملف الشخصي
الإنجليزية

الشهادات High voltage disconnect switch

  • ISO9001 quality management system certificate

الأسئلة الشائعة

  • يجب أن يكون مفتاح التأريض على جانب الحافلة المتوازية للدائرة المتوازية قابلاً للتشغيل فقط عندما يكون الفاصل على جانب الحافلة المتوازية لقاطع الدائرة مفتوحاً.
  • يجب أن يكون الفاصل الخاص بالحافلة المتوازية لقاطع الدائرة قابلاً للتشغيل فقط عندما يكون قاطع الدائرة مفتوحاً والفواصل القسمية التي تربط الفاصل بالحافلة مفتوحة.

تتمثل الاختلافات الرئيسية في معايرة الجهد المقنن ومتطلبات مستوى العزل. يعتبر الجهد 245 كيلوفولت أقرب إلى الفئة القياسية 252 كيلوفولت، بينما يتم تخصيص الأجهزة ذات الجهد 225 كيلوفولت/230 كيلوفولت بشكل أساسي لتلبية احتياجات المناطق لتناسب حمولات الشبكة الكهربائية المحددة.

نعم. تم تصميمه بقدرة تبديل مخصصة لنقل القضبان المجمعة، والتي يمكنها إكمال نقل تيار الحمل بين القضبان المجمعة المختلفة بأمان. تُستخدم هذه الوظيفة على نطاق واسع في محطات المحولات الفرعية للنقل ومحطات التبديل لدعم تشغيل الشبكة المرن دون انقطاع الطاقة للدوائر ذات الصلة.

تُغلف الأجزاء المحركة ونوابض التوازن داخل الأنبوب الموصل، معزولةً عن الغلاف الجوي الخارجي. وهذا يقيها من التآكل المباشر الناتج عن رذاذ الملح والغبار والأبخرة الكيميائية. يتميز ذراع سبائك الألومنيوم بخفة الوزن والمتانة العالية، مما يقلل بشكل كبير من خطر تعطل الحركة ويطيل العمر الافتراضي في المواقع الخارجية القاسية.

نعم. بالنسبة لمستويات الجهد الأدنى ضمن هذه السلسلة، تعتمد مفاتيح التأريض التشغيل اليدوي كخيار قياسي. أما بالنسبة لأعلى مستوى للجهد، فيمكنك اختيار مفتاح تأريض يعمل يدوياً أو بمحرك وفقاً لخطة أتمتة المحطة الفرعية الخاصة بك. وجميع مفاتيح التأريض مجهزة بنظام تعشيق ميكانيكي لمنع التشغيل الخاطئ.

بالتأكيد. يمكننا تخصيص هيكل توصيل الأطراف ليتطابق مع مخطط قضبان التوصيل الخاص بك. سواء اعتمدت قضبان توصيل مرنة ناعمة أو قضبان توصيل أنبوبية صلبة، فسنقوم بضبط أطراف التلامس وأبعاد التوصيل لتناسب التخطيط الأساسي وترتيب التركيب لديك.
