محول الجهد الداخلي JDZ-36 36 كيلوفولت

نظرة عامة على المنتج

نوع الراتنج الايبوكسي للفاز الواحد الداخلي بجهد 36 كيلوفولت يستخدم بشكل واسع في القياس، والطاقة الكهربائية، والتوصيل المحمي في النظام المحايد المعزول مع تردد 50 هرتز أو 60 هرتز وفولت العزل 36 كيلوفولت (حتى 40.5 كيلوفولت). يتم استخدام قلب من الفولاذ السيليكوني المدلفن بالبارد المتقدم. يتم سحب خروج التوتر العالي لللفائف الأولية من أعلى المنتج؛ يتم سحب خروج اللفائف الثانوية من الجانب العرضي للمنتج.

الميزات

• قياس الجهد بدقة: يتميز بتصميم نواة ولفائف عالية الدقة بدقة فئة 0.2، يقوم بتحويل الجهد العالي 36 كيلوفولت إلى إشارات جهد منخفض بشكل مستقر ودقيق، مما يلبي متطلبات القياس والرصد الصارمة للطاقة.

• التكيف مع البيئة الداخلية: مصمم خصيصًا للمحولات الداخلية بجهد 36 كيلوفولت، ببنية مدمجة تشغل مساحة صغيرة. يتكيف مع البيئات الكهربائية الداخلية المغلقة، مما يتجنب التداخل الخارجي للعمل المستقر.

• أداء عزولة موثوق: يستخدم تقنية العزل بتغليف الراتنج الايبوكسي لتغليف اللفائف الأولية والثانوية والنواة بشكل كامل، مما يضمن قوة عزل عالية. يتحمل الجهد المقنن 36 كيلوفولت، ويتميز بمقاومة عالية للشرارة الجزئية والإطلاق الجزئي.

• التثبيت المريح والفعال: يتوافق مع الأبعاد القياسية، يدعم طرق التثبيت المتعددة (التثبيت على الحائط، التثبيت على القاعدة). لا يتطلب ضبطًا معقدًا، مما يسمح بدمجه بسرعة في أنظمة توزيع الطاقة الموجودة لتقليل تكاليف التثبيت.

• ضمان التشغيل المستقر: يتمتع بقدرة قوية على مقاومة التداخل الكهرومغناطيسي، يحافظ على الإخراج المستقر أثناء التقلبات في الجهد والتغيرات في الحمل. يمد عمر الخدمة ويقلل من تواتر الصيانة.

البيانات التقنية

• موقع التثبيت: داخلي

• التردد المقنن: 50/60 هرتز

• عامل قوة الحمل: cosΦ=0.8 (تأخير)

• المعايير التقنية تتبع IEC 60044-2 (IEC 61869-1&3)

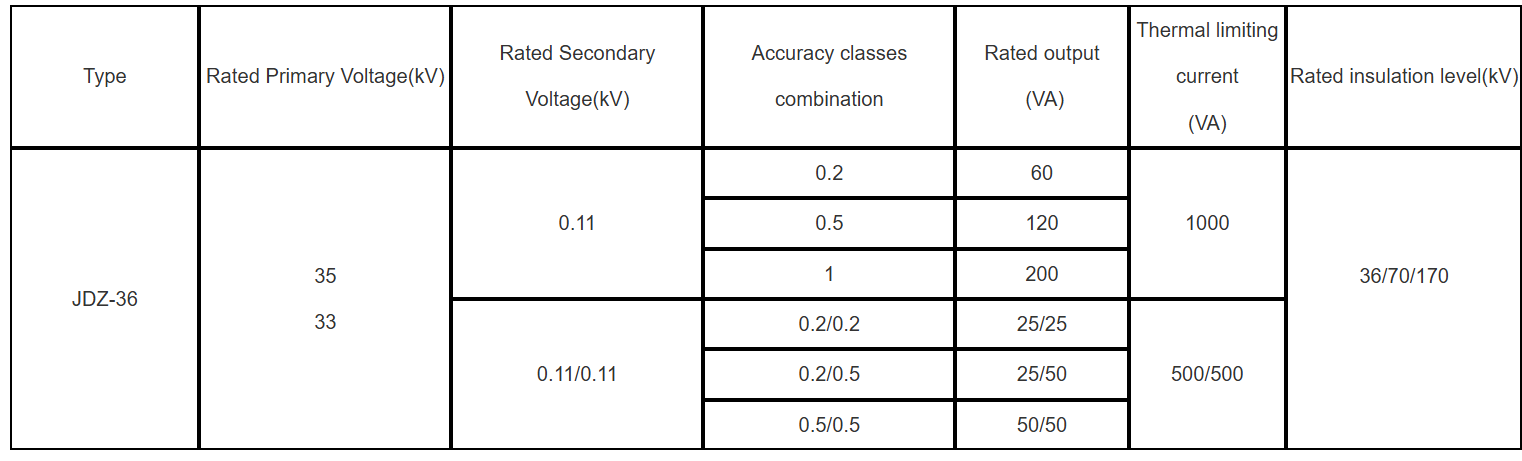

المواصفات

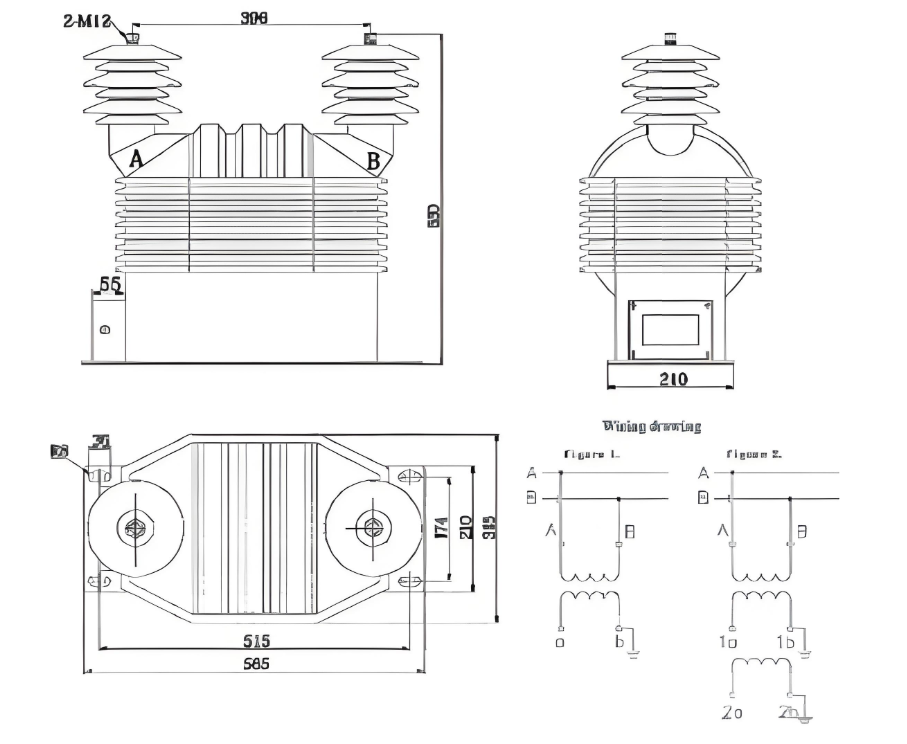

الشكل الخارجي
