| العلامة التجارية | Xinyouxiang |
| رقم النموذج | موصل من نوع الركبة |
| الجهد المقنن | 35kV |
| التيار المقنن | 200A |
| سلسلة | RW-PTZT |
ملخص

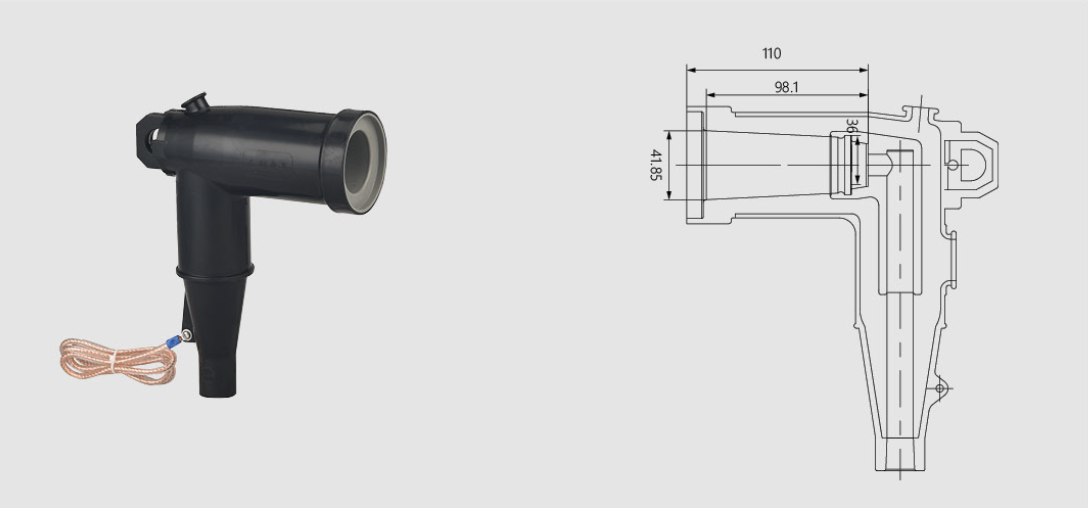

المفصل الكهربائي القابل للتفكيك مُعزول بالكامل ومغلق تماماً، ويستخدم على نطاق واسع في محولات التوزيع الخارجية، ومحولات النوع الأمريكي، ووحدة الحلقة الرئيسية وصندوق الفروع الكبلية، ومحولات الدفن وغيرها من المعدات الكهربائية. يمكن تثبيته على خطوط الإخراج لموصل T من نوع 200A، وحافلة 200A، ومأخذ الجهاز أحادي المرور (نوع مزدوج) وموصل تحويل الحمل لمحولات النوع الأمريكي. يمكن تركيب نقاط الاختبار لمراقبة الشحن الحي، وذلك لفحص حالة الشحن للمعدات، وكذلك لتلبية متطلبات المقارنة بالفاز. يحتوي موصل قضيب التوصيل على مادة إطفاء القوس الكهربائي، ويمكن تشغيله في حالة الشحن، لكن لا يمكنه قطع تيار القصر؛ يمكن استخدامه كمفتاح حمل لفتح تيار 200A. مناسب لكابل XLPE بمساحة مقطعية تتراوح بين 25 مم² إلى 400 مم²
النموذج والأداء |
أعلى جهد قابل للتطبيق |
التيار المقنن |
مساحة مقطع الكابل مم² |
نطاق القطر الخارجي للعزل الكهربائي للكابل مم² |
PTZT - 15/200 - 35 |
8.7/15 كيلو فولت |
200 أمبير |
35 |
Φ23.1 - Φ27.1 |
PTZT - 15/200 - 50 |
8.7/15 كيلو فولت |
200 أمبير |
50 |
Φ14.1 - Φ23.1 |
PTZT - 15/200 - 70 |
8.7/15 كيلو فولت |
200 أمبير |
70 |
Φ16.3 - Φ25.7 |
PTZT - 15/200 - 95 |
8.7/15 كيلو فولت |
200 أمبير |
95 |
Φ21.3 - Φ28.2 |
PTZT - 15/200 - 120 |
8.7/15 كيلو فولت |
200 أمبير |
120 |
Φ21.3 - Φ28.2 |
PTZT - 15/200 - 150 |
8.7/15 كيلو فولت |
200 أمبير |
150 |
Φ21.3 - Φ28.2 |
النموذج والأداء |
أعلى جهد قابل للتطبيق |
التيار المقنن |
مساحة مقطع الكابل مم² |
نطاق القطر الخارجي للعزل الكهربائي للكابل مم² |
PTZT - 25/200 - 50 |
18/20 كيلو فولت |
200 أمبير |
50 |
Φ23.1 - Φ27.1 |
PTZT - 25/200 - 70 |
18/20 كيلو فولت |
200 أمبير |
70 |
Φ24.9 - Φ29.0 |
PTZT - 25/200 - 95 |
18/20 كيلو فولت |
200 أمبير |
95 |
Φ27.4 - Φ32.5 |
PTZT - 25/200 - 120 |
18/20 كيلو فولت |
200 أمبير |
120 |
Φ27.4 - Φ32.5 |
PTZT - 25/200 - 150 |
18/20 كيلو فولت |
200 أمبير |
150 |
Φ31.0 - Φ36.1 |
النموذج والأداء |
أعلى جهد قابل للتطبيق |
التيار المقنن |
مساحة مقطع الكابل مم² |
نطاق القطر الخارجي للعزل الكهربائي للكابل مم² |
PTZT-35/200-50 |
26/35 كيلو فولت |
200 أمبير |
50 |
Φ29.5 - Φ33.1 |
PTZT-35/200-70 |
26/35 كيلو فولت |
200 أمبير |
70 |
Φ32.5 - Φ35.4 |
PTZT-35/200-95 |
26/35 كيلو فولت |
200 أمبير |
95 |
Φ34.4 - Φ38.6 |
PTZT-35/200-120 |
26/35 كيلو فولت |
200 أمبير |
120 |
Φ34.4 - Φ38.6 |
PTZT-35/200-150 |
26/35 كيلو فولت |
200 أمبير |
150 |
Φ37.7 - Φ40.5 |
