Rockwill Switchgear — C-GIS، GIS، Metal-Clad، و Traditional AIS: الفروق والمميزات الأساسية

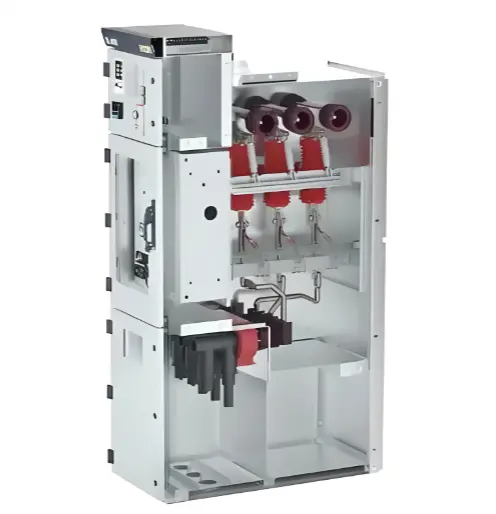

معدات التوزيع الكهربائي ذات الهيكل المعدني القابل للسحب من 3.6 كيلو فولت إلى 24 كيلو فولت

• معدات التوزيع الكهربائي ذات الهيكل المعدني: هي فئة محددة بناءً على هيكل الغلاف. الميزة الأساسية هي استخدام الأقسام المعدنية لتقسيم الغلاف إلى أقسام مستقلة ومغلقة - غرفة الحافلة الرئيسية، غرفة قاطع الدائرة، غرفة الكابلات، غرفة الجهد المنخفض، وغيرها - مما يسمح بعزل الأعطال وحماية السلامة. ليست هذه فئة مستقلة لمعدات التوزيع الكهربائي ولكنها تصنيف نوعي لمستوى الأمان الهيكلي. يمكن أن تستخدم بعض معدات التوزيع الكهربائي المعزولة بالغاز والخاصة حسب الطلب هيكلًا معدنيًا، لكن هذا أمر نادر.

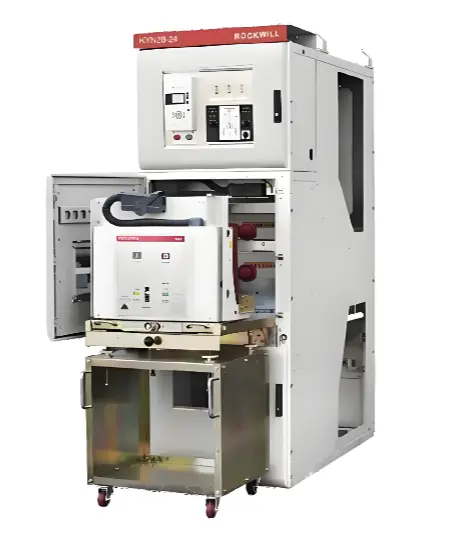

معدّات التوزيع الكهربائي ذات الهيكل المعدني القابل للسحب من 3.6 كيلوفولت إلى 24 كيلوفولت الداخلية

• GIS (معدات التوزيع الكهربائي المعزولة بالغاز والمغلقة بمعدن): هو تجميع عالي التكامل لمعدات التوزيع الكهربائي ذات الجهد العالي. جميع المكونات الأساسية - قاطع الدائرة، الفاصل، مفتاح الأرض، الحافلات، المحولات الكهربائية - محصورة داخل غلاف معدني مُحمَّل بالأرض مليء بالغاز العازل (عادةً SF₆). يتم تطبيقه بشكل أساسي عند 72.5 كيلو فولت وما فوق لخطوط النقل ذات الجهد العالي والجهد الفائق العالي ومناطق التوزيع الكبيرة. المعدات مدمجة وتوفر مساحة ولا تتأثر بأي شروط بيئية خارجية، ولكن تكلفتها عالية.

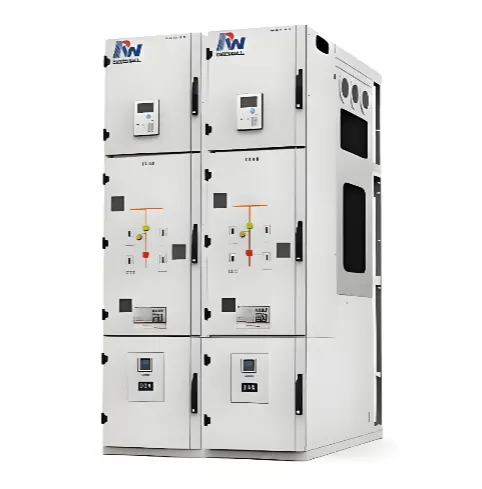

• C-GIS (معدات التوزيع الكهربائي المعزولة بالغاز ذات النوع المربع): هو اشتقاق مودولي من GIS مكيف لشبكات التوزيع المتوسطة الجهد من 12 كيلو فولت إلى 40.5 كيلو فولت. المكونات الحية الأساسية - قاطع الدائرة الفراغي، الفاصل ذو الثلاثة مواقف، الحافلات الرئيسية - محصورة داخل أقسام غازية مستقلة من الفولاذ المقاوم للصدأ مليئة بـ SF₆ أو غازات بديلة صديقة للبيئة (مثل الهواء الجاف، N₂) تحت ضغط إيجابي طفيف. يستخدم المنتج تصميم خزانات مودولية بهيكل مدمج، مما يجعله المعدات الغازية المعزولة الرئيسية لشبكات التوزيع المتوسطة الجهد. تندرج منتجات Rockwill C-GIS تحت هذه الفئة.

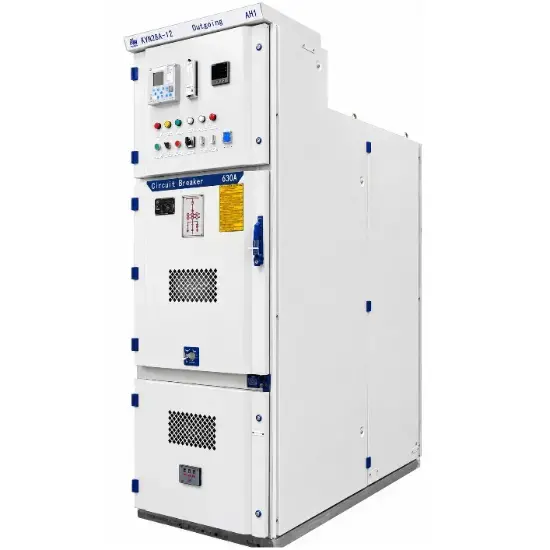

• العتاد التقليدي المعزول بالهواء (AIS): يستخدم الهواء الجوي كوسط عازل بين المراحل وأرضي. الأجزاء الحية ذات الجهد العالي في اتصال مباشر مع الهواء الخارجي، معتمداً على خصائص الهواء العازلة والمسافات الكهربائية المصممة للعزل. نطاق الجهد المناسب يبدأ من 12 كيلوفولت إلى 40.5 كيلوفولت للجهد المتوسط. له تطبيقات واسعة وتكلفة شراء منخفضة. معظم العتاد AIS متوسط الجهد الرئيسي في الصين اليوم هو عتاد معدني.

• عتاد معدني: فئة محددة بواسطة هيكل الغلاف. الميزة الأساسية هي استخدام الأقسام المعدنية لتقسيم الغلاف إلى أقسام مستقلة ومغلقة - غرفة حامل الأمبير، غرفة القاطع الكهربائي، غرفة الكابل، غرفة الجهد المنخفض، وغيرها - مما يسمح بعزل الأخطاء وحماية السلامة. ليس فئة عتاد مستقلة ولكن تصنيفًا نوعيًا لمستوى السلامة الهيكلي. يمكن لعدد قليل من العتاد المعزول بالغاز المخصص بشكل خاص أن يتبنى أيضًا هيكلًا معدنيًا، لكن هذا نادر.

الاختلافات الأساسية — مقارنة مفصلة

• GIS: عزل بغاز SF₆؛ هيكل أنبوبي متكامل مودولي؛ لا وحدات خزان مستقلة؛ مجمعة بواسطة وحدات البي.
• Rockwill C-GIS: غاز صديق للبيئة محكم داخل غرفة غاز من الفولاذ المقاوم للصدأ — عازل تمامًا ومغلق تمامًا. هيكل الخزان المودولي؛ يقلل العزل بالغاز بشكل كبير من المسافات الكهربائية؛ الاتصال بين الخزانات عن طريق الفلنج لسهولة التوسع.
• AIS التقليدية (معدنية): عزل بالهواء؛ الأجزاء الحية مكشوفة. هيكل متعدد الأقسام معدني؛ تتطلب المسافات الهوائية الكبيرة لتلبية متطلبات العزل الهوائي → حجم خزان كبير، استغلال مساحة منخفض.

• Rockwill C-GIS: درجة حماية غرفة الغاز IP65 أو أعلى — مقاومة تمامًا للغبار والرطوبة. قدرة بيئية قوية للغاية؛ مقاومة للغبار والرطوبة والرش المالح والغازات المسببة للتآكل. مناسبة للأنفاق تحت الأرض، المناطق الساحلية، المصانع الكيميائية، المناطق المرتفعة، وغيرها من البيئات القاسية.
• AIS التقليدية (معدنية): درجة حماية الغلاف عادة ما تكون IP3X إلى IP4X — حماية أساسية فقط. معرضة لتدهور العزل وتآكل المكونات في ظروف الرطوبة والغبار والرش المالح. يتطلب إجراءات حماية إضافية في البيئات القاسية.

القوس الداخلي وحماية السلامة

• Rockwill C-GIS: درجة القوس الداخلي عادة ما تصل إلى الدرجة A العليا وفقًا للمعايير IEC (قابل للوصول من قبل الأفراد). الأجزاء الحية ذات الجهد العالي مغلقة تمامًا داخل الغلاف المعدني. مجتمعة مع قنوات تخفيف الضغط المستقلة، وفصل ثلاثي المواقع، والأقفال الميكانيكية — تُزيل المخاطر الجسدية من الصدمات الكهربائية أو دخول الأفراد إلى الأقسام الحية عن طريق الخطأ.
• AIS التقليدية (معدنية): الأقسام المعدنية وقنوات تخفيف الضغط توفر بعض الحماية من القوس الداخلي، ولكن المكونات ذات الجهد العالي لا تزال معرضة للمخاطر. في الظروف القصوى، هناك خطر سلامة من اتصال الأجسام الأجنبية أو دخول الأفراد عن طريق الخطأ إلى الأجزاء الحية.

فقدان استمرارية الخدمة (تصنيف LSC)

• Rockwill C-GIS: عادة ما يحقق تصنيف LSC 2B — فشل أي قسم جهد عالي أو صيانته لا يؤثر على استمرار تشغيل الأقسام الأخرى ذات الجهد العالي.
• AIS التقليدية (معدنية): معظمها تصنيف LSC 2B — يدعم الهيكل المعدني بشكل طبيعي التقسيم، ولكنه يعتمد على الترتيب المحدد للأقسام وطريقة اتصال حامل الأمبير.

التشغيل والصيانة والتركيب

• GIS: مجمعة مسبقًا في المصنع، مجمعة بالمواقع بواسطة الأقسام؛ فترة تركيب قصيرة؛ غرفة الغاز المحكمة لا تحتاج إلى صيانة؛ يتطلب مراقبة ضغط الغاز بشكل دوري.
• Rockwill C-GIS: التجميع وإضافة الغاز واختباره يتم في المصنع. العمل في الموقع محدود بتوصيل الأقسام — سهولة التركيب. الدائرة الرئيسية ذات الجهد العالي لا تحتاج إلى صيانة؛ مراقبة ضغط الغاز عبر جهاز الكثافة فقط — جهد صيانة ضئيل، مناسب للسيناريوهات غير المراقبة.
• AIS التقليدية (معدنية): التجميع في الموقع، توصيل حامل الأمبير، واختبار العزل يتضمن إجراءات معقدة. التحديث أو زيادة الطاقة يتطلب فك الخزانات وحامل الأمبير — بناء صعب. يتطلب إيقافًا مجدولًا بشكل منتظم لتنظيف العوازل، فحص ارتداء اللمسات، واختبار العزل — تكلفة صيانة عالية.

التكلفة والسيناريوهات التطبيقية

• GIS: تكلفة شراء عالية جدًا؛ يستخدم فقط في المحولات المركزية الكبيرة ذات الجهد العالي والمشاريع الرئيسية للنقل.
• Rockwill C-GIS: تكلفة شراء الوحدة أعلى من AIS التقليدية، ولكن المساحة الأصغر وتشغيل بدون صيانة — تكلفة دورة حياة أقل. مع استراتيجية "الكربون المزدوج"، فإن C-GIS باستخدام الغازات الصديقة للبيئة (مثل الهواء الجاف) كبديل لـ SF₆ يتسارع في الاستخدام. مناسب لمحولات تحت الأرض في المدن، الأنفاق الخدمية، المحولات المدمجة، تجديد غرف التوزيع القديمة، المناطق المركزية ذات القيود الأرضية، والبيئات الصناعية القاسية.
• AIS التقليدية (معدنية): تكلفة شراء معدات منخفضة. مناسبة للمحولات التقليدية ذات المساحة الكافية، البيئات النظيفة، وشروط الصيانة المثبتة — غرف التوزيع العامة للمصانع والأبنية التجارية.

نظام إدارة دورة الحياة الكاملة لـ IEE-Business

IEE Business هي منصة O&M الرقمية لشركة Rockwill لتوزيع الطاقة الذكي. من خلال مراقبة حالة المعدات في الوقت الفعلي وتحليل البيانات الكبيرة، تتيح السيطرة والإدارة الرقمية الكاملة من التثبيت والتشغيل والصيانة إلى التجديد - مما يربط بشكل وثيق المعدات المادية بإدارة التشغيل والصيانة.

يأتي Rockwill C-GIS مع أجهزة الاستشعار والمحطات الذكية مدمجة مسبقًا في المصنع - متوافقة بشكل طبيعي مع نظام IEE Business. بالنسبة للأنظمة التقليدية AIS (المغلفة بالمعادن)، غالباً ما يكون التحديث مطلوبًا بعد التثبيت للوصول إلى المنصة، مما يجعل البيانات متفرقة والنظام يفتقر للتكامل.

يمكن للنظام مراقبة: كثافة الغاز ومحتوى الرطوبة والحرارة داخل حجرة الغاز، بالإضافة إلى الخصائص الميكانيكية للمفتاح القاطع ودرجة حرارة نقاط الاتصال في الدائرة الأولية - يتم إرسالها مباشرة إلى المنصة عبر أجهزة الاستشعار المدمجة. القيمة الأساسية هي تحقيق "حجرة غاز شفافة": الحالة الداخلية السابقة التي كانت محكمة الإغلاق وغير مرئية تصبح شفافة ومرئية عبر المنصة. يقوم النظام بتحليل اتجاهات الضغط ويصدر تحذيرات مبكرة عند بدء تسرب الغاز، مما يمنع تطوره إلى عطل عزل.

هذا يحول نموذج التشغيل والصيانة من "الصيانة الدورية" التقليدية إلى "الصيانة المستندة على الحالة" - حيث يتم جدولة الانقطاعات بناءً على توصيات تشخيص المنصة بدلاً من اتباع فترة ثابتة بشكل عمياء. وفي الوقت نفسه، من بيانات الاختبارات في المصنع وسجلات التثبيت والتشغيل إلى كل منحنى تاريخي لمراقبة عبر الإنترنت، يقوم النظام بتجميعها تلقائيًا في أرشيف التوأم الرقمي، مما يولد تقارير صحة المعدات بنقرة واحدة ويحقق إدارة دورة الحياة المغلقة.

(ب) دعم الأنظمة التقليدية AIS (جزئي أو مُحدّثة)

نطاق المراقبة للأنظمة التقليدية AIS محدود نسبياً. عادةً، يمكن إضافة أجهزة استشعار درجة الحرارة لمراقبة نقاط الاتصال في حجرة الكابل والحجرة الأمامية المحلية، أو يمكن استخدام أجهزة استشعار التفريغ الجزئي لالتقاط إشارات التفريغ الجزئي في العزل الهوائي. الوسط العازل الأساسي (الهواء) لا يمكن مراقبته عبر الإنترنت - حيث يعتمد التكاثف ودخول الرطوبة والتتبع على الفحص اليدوي. حتى بعد الاتصال بنظام الإدارة، لا يمكن استبدال اختبارات الصيانة الوقائية المخططة بشكل كامل. البيانات متفرقة، مما يجعل من الصعب تشكيل نماذج تقييم مرتبطة مباشرة بحياة المعدات.

(ج) دعم GIS

يحتوي نظام GIS ذو الجهد العالي على أنظمة مراقبة الحالة المتقدمة الخاصة به، لكن هذه تركز أكثر على تقنيات معقدة مثل تحليل تركيب غاز SF₆ وتفرغ UHF الجزئي. تعمل على مستويات جهد أعلى وأعمق في المراقبة من نطاق IEE Business المتوسط الجهد - وهي أنظمة مستقلة ذات تكلفة أعلى.

ملخص: دليل الاختيار ثلاثي الأبعاد

بناءً على التحليل أعلاه، يمكن تلخيص منطق الاختيار عبر ثلاثة أبعاد: الوسط العازل - المعيار الدولي - إدارة دورة الحياة.

1. الوسط العازل: إذا كان التشغيل بدون صيانة والمقاومة للبيئات القاسية والمساحة الصغيرة مطلوبة، فاختر C-GIS. إذا كانت التكلفة حساسة والبيئة قابلة للتحكم، فاختر AIS التقليدية.

2. المعيار الدولي: يمكن تطبيق المنتجات المقابلة مباشرةً للمشاريع ذات المعايير IEC/ألمانية/بريطانية. يجب التمييز بين المشاريع الأمريكية الشمالية بين "Metal-Clad" و "IEEE gas-insulated switchgear".

3. إدارة دورة الحياة: إذا كان التشغيل الرقمي للصيانة والصيانة المستندة على الحالة والتشغيل بدون رصد مطلوباً، فاختر Rockwill C-GIS مع IEE Business المدمج.

ثلاث طرق اختيار نموذجية

1. غرفة توزيع ذات موثوقية عالية وصيانة منخفضة ورقمية: عندما يتطلب المشروع موثوقية عالية ومساحة صغيرة ومعايير IEC/ألمانية/بريطانية وأنظمة إدارة دورة الحياة الكاملة - اختر Rockwill C-GIS الغازي الصديق للبيئة + منصة IEE Business لغرفة توزيع شفافة خالية من الصيانة.

2. الأولوية للتكلفة والتوزيع التقليدي: عندما يكون المشروع حساسًا للتكلفة وللموقع مساحة كافية ونظام فحص دوري محدد ولا يتطلب مراقبة عبر الإنترنت عميقة - اختر AIS التقليدية (مغلفة بالمعادن) المتوافقة مع المعيار المطبق (IEEE Metal-Clad أو IEC metal-clad).

3. محطة المحور ذات الجهد العالي: ادخل مجال GIS مباشرة. يتم بناء نظام المراقبة بشكل مستقل وفقًا للمعايير ذات الجهد العالي. IEE Business غير قابل للتطبيق مباشرة.

تحرير بواسطة: Garca
