يعتبر المنظم التلقائي للخط ذات الجهد المتوسط محولًا متخصصًا يجب أن يكون متوافقًا مع معايير مثل IEEE C57.15-2017 أو IEC 60214-1:2014. يعمل بشكل مستمر تحت ظروف الخط الحي ويقوم بتغييرات متكررة في اللفائف، مما يفرض متطلبات أكثر صرامة فيما يتعلق بالضوضاء التشغيلية والاستقرار الدائري المغناطيسي والخسائر الطويلة الأمد تحت الحمل الخالي من تلك الخاصة بالمحولات العادية. لمعالجة هذه التحديات، طورت Rockwill بنية نواة ثنائية الحل لتلبية المتطلبات المخصصة عبر سيناريوهات التطبيق المختلفة.
يتناول هذا التصميم الاحتياجات الرئيسية للمحطات الفرعية التقليدية وتطبيقات جانب الخط. يستخدم السيليكون الفولاذي عالي الجودة ومنخفض المغناطيسية، يتم تسخينه بعناية لإزالة الإجهاد الداخلي. تضمن بنية النواة المكدسة التناظر الدائري المغناطيسي تحت مختلف تكوينات اللفائف، مما يمنع التسخين المحلي - وهو صفة حاسمة للمنظم. وفي الوقت نفسه، من خلال خفض الكثافة المغناطيسية التشغيلية بمعدل معتدل (إلى حوالي 1.60-1.65 T)، يحافظ المنظم على ضوضاء وتزايد درجة حرارة منخفضة للغاية تحت التشغيل المستمر تحت الحمل الحي. يتميز هذا الحل بعمليات تصنيع ناضجة ويعد مناسبًا بشكل خاص للتركيبات ذات السعة الكبيرة حيث تكون القوة الميكانيكية وسهولة الصيانة في الموقع أولوية - مثل المنظمات الأكبر التي يتم تركيبها على جوانب الحافلة في المحطة الفرعية.
للسيناريوهات التي تتطلب حجمًا صغيرًا للغاية وخسائر منخفضة جدًا، تقدم Rockwill حل النواة المستطيلة الملفوفة. لا تحتوي النواة الملفوفة على مفاصل متداخلة، مما يؤدي إلى تقليل كبير في التيار الخالي وخسائر الحمل الخالي مقارنة بالنوى المكدسة، وكذلك تقليل الضوضاء - وهي مزايا تبرز بشكل خاص على الخطوط ذات التشغيل الخالي طويل الأمد. عندما يتم الجمع بينه وبين عملية التغلغل تحت الضغط بالفراغ (VPI)، تشكل النواة الملفوفة هيكلًا صلبًا ومتكاملًا ذو قدرة تحمل أعلى للقص القصير.

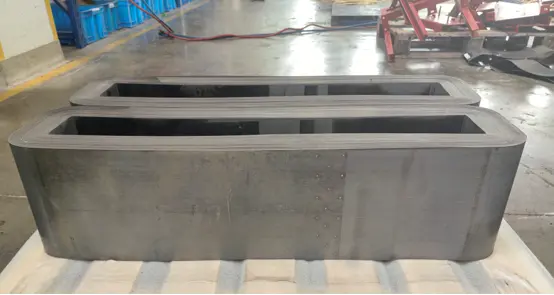

صورة فعلية لنواة مستطيلة ملفوفة
يعد هذا الحل مثاليًا للتركيبات على الأعمدة والمواقع ذات المساحة المحدودة أو المنظمات الجانبية للخط الموضوعة تحت أهداف صارمة للكفاءة الطاقوية وتقليل الخسائر. بالإضافة إلى ذلك، بسبب كفاءة الإنتاج الأعلى واستخدام المواد الأفضل، يقدم نظام النواة الملفوفة كفاءة تكلفة أفضل للمنظمات ذات السعة المتوسطة والصغيرة. على سبيل المثال، بالنسبة للمنظم التلقائي 10 كيلو فولت المثبت في نهاية خط التوزيع للتخفيف من مشاكل الجهد المنخفض، حيث تكون المساحة المخصصة للتركيب ضيقة وحساسية الضوضاء عالية، يعد حل النواة الملفوفة اختيارًا مثاليًا.
بغض النظر عن بنية النواة المختارة، يجب أن تكون المواد والعمليات متناسقة بدقة مع المعايير المطبقة. لتلبية متطلبات الارتفاع الحراري والعزل لكل من IEC 60214-1:2014 و IEEE C57.15-2017، تستخدم Rockwill باستمرار السيليكون الفولاذي عالي النفاذية ومنخفض الخسارة Hi-B وتحافظ على قواعد بيانات مستقلة للنواة لترددات التشغيل (50 هرتز أو 60 هرتز) لحساب الخسائر بدقة.
سلسلة RVR منظم الجهد الأوتوماتيكي أحادي الطور
للمشاريع ذات حدود الضوضاء الصارمة، تتبني كل من حلول النواة المكدسة والنواة الملفوفة تصاميم ذات كثافة مغناطيسية منخفضة (عادةً لا تتجاوز 1.65 T) مع عمليات تسخين دقيقة. على الخطوط ذات المحتوى التوافقي العالي، يتم تفضيل ألواح السيليكون الفولاذي الرقيقة (0.23 مم وما دون) مصحوبة برصد درجة الحرارة بالألياف البصرية لضمان الموثوقية.
عند التعامل مع مشروع المنظم التلقائي للخط ذات الجهد المتوسط، يكون مسار اتخاذ القرار واضحًا وموجهًا:
في مجال تنظيمات الجهد المتوسط، فإن تصميم اللب المزدوج لشركة روكويل ليس مجرد مجموعة من الخيارات البديلة؛ بل يعكس فهماً عميقاً للمبادئ الأساسية لتشغيل هذه المنتجات. تركز حلول اللب المتراص على الصيانة والنضج العملي والاستقرار الهيكلي للسعات الكبيرة؛ بينما تركز حلول اللب الملفوف على الخسائر الفائقة المنخفضة والضوضاء المنخفضة والحجم الصغير. من خلال النظر الشامل في متطلبات المعايير والبيئات التثبيتية والتكاليف الإجمالية للدورة الحياتية، توفر روكويل الحل الأكثر ملاءمة لكل احتياجات العميل.
