مغير توصيلات منظم الجهد Rockwill RVR-1: لماذا يتحقق التبديل الخالي من القوس الكهربائي، وما هي المزايا؟

1. انتقال بملامستين مزدوجتين بنظام التوصيل قبل الفصل مع مفاعل موازٍ لتحديد التيار

يقوم مغير الجهد التقليدي بملامسة واحدة برسم قوس كهربائي مباشرة عند فصل توصيل يحمل تياراً. يستخدم RVR-1 ملامستين متحركتين مزدوجتين مع انتقال جسري بنظام التوصيل قبل الفصل:

• الحالة المستقرة: تستقر كلتا الملامستين على نفس توصيل الملف، حيث تحمل الملامسة الرئيسية تيار الحمل الكامل.
• تغيير التوصيل: تقوم إحدى الملامستين أولاً بعمل جسر إلى التوصيل التالي، مما يؤدي إلى قصر مؤقت لقسمين من ملف التنظيم. يحد المفاعل الموازي المتصل عبر التوصيلين بشكل كبير من التيار الدائري، مما يلغي ظروف تكوين القوس الكهربائي عالي التيار.
• فصل التوصيل الأصلي: تنفصل ملامسة الوضع الأصلي بعد ذلك — دون أي زيادة مفاجئة في التيار، ودون قطع للتيار العالي، ويتم قمع توليد القوس الكهربائي من المصدر.

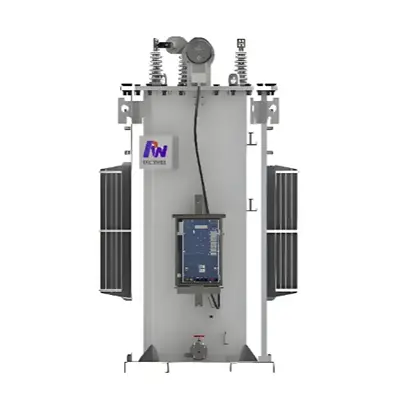

منظم الجهد التلقائي أحادي الطور

2. وحدة تبديل مخصصة بفاصل تفريغ

بناءً على وظيفة تحديد التيار للمفاعل، يستخدم RVR-1 أيضاً فواصل التفريغ لأداء فتح وغلق الملامسات. يتم إجراء عمل التبديل داخل فاصل تفريغ مغلق. عندما تنفصل الملامسات، ينطفئ القوس الكهربائي لبخار المعدن الناتج بسرعة عند مرور التيار بالصفر ولا يمكن أن يعاد إشعاله، مما يحقق قمعاُ سريعاً للقوس الكهربائي. تكمل آلية التشغيل السريع المدمجة بمحرك ونابض تغيير التوصيل في أجزاء من الثانية، مما يقلل المزيد من مدة القوس الكهربائي.

يختلف هذا التصميم جوهرياً عن مغيرات الجهد تحت الحمل التقليدية من نوع المقاومة المغمورة في الزيت، حيث يقمع القوس الكهربائي بفعالية أثناء تنظيم الجهد.

3. بيئة مغمورة في الزيت ومغلقة بالكامل تساعد في قمع القوس الكهربائي

يوفر الهيكل المغمور بالكامل في الزيت تبريداً سريعاً للملامسات. يتحلل الزيت العازل حرارياً بفعل طاقة القوس الكهربائي، مما يولد فقاعات غاز تساعد في إخماد القوس. وحتى إذا حدث تفريغ طفيف، فإنه يُخمد بسرعة، مما يمنع استمرار القوس الكهربائي وتآكل الملامسات.

ثانياً: المزايا الأساسية الخمسة لتصميم مغير الجهد بدون استمرار القوس الكهربائي

1. إطالة العمر الميكانيكي بشكل كبير

يصل العمر التشغيلي الميكانيكي الموثق إلى مليوني عملية تشغيل (مقارنة بحوالي 500,000 عملية لمغيرات الجهد تحت الحمل التقليدية من نوع المقاومة). ومع عدم وجود تآكل بسبب القوس الكهربائي، لا تتطور الملامسات لتصبح بها حفر أو لحام أو تآكل، مما يسمح بتنظيم الجهد بشكل متكرر وطويل الأمد دون تلف المحول — وهو مثالي لشبكات التوزيع التي تعاني من تقلبات يومية في الجهد.

2. استقرار الزيت العازل على المدى الطويل، وإطالة فترة التشغيل بدون صيانة

في مغيرات الجهد تحت الحمل التقليدية، يؤدي القوس الكهربائي إلى تحلل الزيت العازل، مما ينتج جزيئات كربون ومركبات حمضية تسرع من تدهور الزيت. يمنع تصميم RVR-1 بدون استمرار القوس الكهربائي تفحم الزيت وتغير لونه، مما يلغي الحاجة إلى الترشيح المتكرر للزيت أو استبداله. بالاقتران مع الهيكل المغلق بالكامل، يتيح هذا التشغيل بدون صيانة على المدى الطويل، بعمر تصميمي يبلغ 20 عاماً.

3. نظام حماية أكثر موثوقية، وتقليل مخاطر أعطال الخطوط

يولد القوس الكهربائي جهوداً زائدة عالية التردد وتداخلات كهرومغناطيسية يمكن أن تؤدي إلى تشغيل خاطئ للحماية أو تلف عزل الملفات. لا ينتج عن التصميم بدون استمرار القوس الكهربائي أي إجهاد لجهد زائد أثناء التبديل. يوفر مانع زيادة الجهد الجانبي حماية من الجهد الزائد، مما يقلل من احتمالية انهيار العزل في الملفات والعوازل، ويقلل من فصل الخطوط وانقطاع التيار.

4. دقة ثابتة في تنظيم الجهد، وضبط مستمر وسلس بـ 32 توصيلة

يسبب القوس الكهربائي تغيرات مفاجئة في مقاومة الملامسات، مما يؤدي إلى انحراف الجهد بين مواقع التوصيل. تحافظ الملامسات بدون استمرار القوس الكهربائي على مقاومة ملامسات مستقرة، مما يوفر تنظيماً دقيقاً عبر نطاق ±10% في 32 خطوة، بمعدل حوالي 0.625% (5/8%) لكل خطوة — مع الحد الأدنى من تقلبات جهد الخرج لحماية المعدات الحساسة في المصب.
