Bộ công tắc phanh điện hoàn chỉnh cho tổ máy phát thủy điện 120kA

Mô tả：

Sản phẩm này là thiết bị chuyển mạch quan trọng để thực hiện việc ngắt nhanh các máy phát điện thủy điện lớn. Năm 2019, nó đã được đánh giá bởi Cục Năng lượng Quốc gia và hiệu suất kỹ thuật tổng thể của nó đạt mức hàng đầu trong nước và quốc tế. Hiện tại, nó đã cung cấp 28 sản phẩm cho các nhà máy thủy điện Wudongde và Baihetan.

Hiệu suất Sản phẩm:

• Các thông số hiệu suất phanh cao: có khả năng phanh dòng điện 30.000A và thời gian phanh 50 phút.

• Độ tin cậy cơ học cao: công tắc phanh và công tắc nối đất có thể đáp ứng yêu cầu tuổi thọ cơ học của 10.000 lần hoạt động.

• Khả năng đóng mạnh: công tắc phanh đã vượt qua thành công thử nghiệm đóng và ngắt dòng tải, với dòng điện là 28.000A.

• Các biện pháp bảo vệ an toàn đáng tin cậy: thiết bị xả áp được lắp ở trên cùng của công tắc phanh. Khi áp suất khí trong buồng dập hồ quang vượt quá 1,2 MPa do tai nạn, khí sẽ được xả ra để đảm bảo an toàn cho người và thiết bị xung quanh, Thiết kế sản phẩm có thể đảm bảo hoạt động ổn định của nhà máy điện.

Cấu trúc Sản phẩm:

• Sản phẩm bao gồm ba cực đơn, và mỗi cực có một vỏ kim loại kín riêng được gắn trên cùng một khung.

• Công tắc phanh được trang bị cơ cấu vận hành lò xo thủy lực; công tắc nối đất được trang bị cơ cấu vận hành bằng motor; các chế độ vận hành đều là liên kết cơ khí ba pha.

• Đường dây chính sử dụng làm mát tự nhiên.

• Mỗi cơ cấu vận hành được lắp đặt bên cạnh sản phẩm gần tủ điều khiển.

• SF6 được sử dụng làm môi trường cách điện và dập hồ quang cho công tắc phanh, Đầu tiếp xúc đánh lửa sử dụng vật liệu đồng-tungsten chống mài mòn, giúp cải thiện đáng kể độ tin cậy và tuổi thọ điện của công tắc phanh.

• Công tắc nối đất sử dụng không khí làm môi trường cách điện, đầu tiếp xúc cố định được lắp trên giá đỡ của đường dây chính, phía di chuyển được lắp trên đế hộp, và đầu tiếp xúc di chuyển được kết nối với vỏ kín một pha và tạo thành mạch nối đất thông qua thanh bus kín kết nối với đầu tiếp xúc di chuyển.

• Cấu trúc tổng thể của công tắc phanh gọn gàng và tiện lợi cho việc lắp đặt và bảo dưỡng tại hiện trường.

Ứng dụng điển hình:

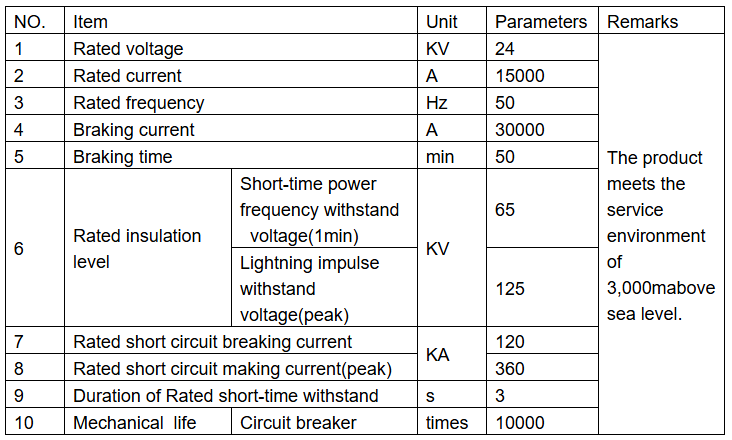

 Các thông số kỹ thuật chính:

Điều gì là tiêu chuẩn cho thời gian đóng và thời gian mở của công tắc máy phát?

Thời gian đóng và mở của công tắc máy phát không có tiêu chuẩn cố định duy nhất. Các tiêu chuẩn cụ thể khác nhau tùy theo loại công tắc, cấp điện áp, tình huống ứng dụng và các tiêu chuẩn và quy định liên quan. Dưới đây là giới thiệu chi tiết về các tiêu chuẩn liên quan:

Thời gian Đóng (Thời gian Kết nối)：

• Phạm vi Tiêu chuẩn: Thông thường, thời gian đóng của công tắc máy phát nằm trong khoảng vài chục miligiây đến hơn một trăm miligiây. Ví dụ, các công tắc máy phát điện áp trung bình phổ biến có thể có thời gian đóng trong khoảng 30ms đến 80ms, trong khi các công tắc máy phát điện áp cao, dung lượng lớn có thể có thời gian đóng hơi dài hơn, nhưng thường trong phạm vi 100ms.

• Tiêu chuẩn Liên quan: Theo các tiêu chuẩn liên quan, thời gian đóng bất đồng bộ ba pha của công tắc máy phát không nên vượt quá 5ms.

Thời gian Mở (Thời gian Ngắt)：

• Phạm vi Tiêu chuẩn: Thời gian mở là tổng của thời gian đóng và thời gian hồ quang cháy. Giá trị có thể thay đổi dựa trên nhiều yếu tố. Thông thường, đối với các công tắc máy phát điện áp trung bình, thời gian mở có thể khoảng 50ms đến 150ms, trong khi đối với các công tắc máy phát điện áp cao, dung lượng lớn, thời gian mở có thể khoảng 100ms đến 250ms.

• Tiêu chuẩn Liên quan: Đối với các mức điện áp và loại công tắc máy phát khác nhau, điện áp phục hồi tạm thời trong quá trình ngắt dòng ngắn mạch, dòng tải và dòng mất bước phải đáp ứng các yêu cầu tiêu chuẩn tương ứng. Hệ số cực đầu tiên và hệ số độ lớn có thể lấy là 1,5.
