Tersine Dönüşüm için Üç Fazlı Aktif Harmonik Filtre (HFR)

Name: Tersine Dönüşüm için Üç Fazlı Aktif Harmonik Filtre (HFR)
Brand: Yueqing HK Electrical Trading Co., Ltd.
SKU: 3220
Availability: InStock

Yueqing HK Electrical Trading Co., Ltd.

9yrs 100+ staff 1000+m² US$300000000+ China

Öznitelikler Açıklama Dokümantasyon Kaynak Kütüphanesi Tedarikçi

Ana Özellikler

Marka	HK Electrical
Seri	HFR
Nominal çalışma gerilimi	3×370 to 500VAC
Çalışma frekansı	50Hz/60Hz
Motor girdi gücünü sürer	4 to 250KW

Açıklama

Ürün Tanıtımı

Harmonik süzgeç (HFR), ana endüktör L1 ve L2, endüktör L3 ve kondansatör C kombinasyonundan oluşan ikincil emme devresini içerir. Birim, dönüştürücü TA ve şubesi kontaktörü KM ile donatılabilir ve emme devresi 5. harmonik ve üstü harmonik akımın iyileştirilmesi için özel ayarlamaya ihtiyaç duyar. 50Hz ve 60Hz temel frekanslı devreler farklı temel frekanslara sahiptir. Süzgeç performansı yük işlevine göre değişir. Nominal yük altında HFR süzgeç THiD ≤5% veya ≤10% performans gösterir.

Ürün Uygulaması

Çeşitli ön uçta altı pulslu dikdörtgenleştirici güç ekipmanının harmonik akımını belirlenen sınırdan daha düşük seviyeye düşürmek için uygundur. Günlük Elektrik Yükü, doğrusal olmayan yükün büyük bir kısmını içerir.
HFR harmonik süzgeci, standart motor sürücüsünü düşük harmonik sürücüsüne hızlı ve kolay bir şekilde yükseltir.
HFR harmonik süzgec, yük harmonik akımı nedeniyle oluşan aşırı yüklenmeyi ve güç altyapısının ısınmasını azaltarak, güç sistemini tam olarak kullanmaya yardımcı olur. Düşük harmonik akım, sistem rezonansı riskini ve hassas elektronik ekipmanların potansiyel kesintisini azaltır.

Tipik uygulamalar şunları içerir:

Ön uçta altı pulslu dikdörtgenleştirici ile donatılmış ekipman
AC ve DC motor sürücüleri
Fabrika otomasyon ekipmanları
UPS ve üç fazlı güç kaynağı
Su/atabil suyu arıtma tesisleri
Petrol ve gaz keşfi
Ağır sanayi ve makine
Kendinden yeterli bir sistem (geminin gibi)
Fan ve pomp uygulamaları
Pil Şarj cihazı
Isıtma, havalandırma ve klima mühendisliği ekipmanları
Stratejik projeler

Teknik Özellikler

Madde	Özellik
Nominal çalışma gerilimi	3×370 to 500VAC
Gerilim tolerans aralığı	3×342 to 550VAC
Çalışma frekansı	50Hz/60Hz
Motor sürücüsü giriş akımı	10 to 500A@50°C
Motorun giriş gücü	4 to 250KW
Toplam harmonik akım distorsiyonu THID	Nominal güçte: THDI≤5%/≤10%
Verimlilik	>98.5%
İzolasyon sınıfı	class F,H
Elektriksel dayanıklılık	P=>E 2500VAC(1 dakika)
Koruma seviyesi	IP00-IP20
Soğutma	Havayla soğutulur
Aşırı yük kapasitesi	1.5 × In / 60S
Çevresel sıcaklık aralığı	Tam işleyiş durumu: -25°C to +50°C Hacim Azaltma İşleyiş Durumu: +50°C to +70°C Taşıma ve depolama: -25℃ to +85℃

Harmonik süzgeç, harmonik akımı azaltarak ve güç faktörünü artırarak etkin giriş ve zirve akımını azaltabilir.

** Sistem gereksinimleri: THDI<2%, Hat gerilimi dengesizliği<1%.

*** Iderated=Inominal×√(85°C-Tamb)/35°C

Elektriksel veriler

NO.	380V Harmonic Filter Harmonic filter type				Rated power (KW)	rated current (A)	Noise (dB)	Size of chassis
NO.	THDI≤5%	Wear and tear (W)	THDI≤10%	Wear and tear (W)	Rated power (KW)	rated current (A)	Noise (dB)	Size of chassis
1	HFR005X4SC005N06	115	HFR010X4SC005N06	108	5.5	10.5	<70	H1
2	HFR005X4SC007N06	140	HFR010X4SC007N06	125	7.5	14.4	<70	H1
3	HFR005X4SC011N10	210	HFR010X4SC011N10	200	11	22	<70	H2
4	HFR005X4SA015N10	265	HFR010X4SA015N10	250	15	29	<70	H3
5	HFR005X4SA018N16	283	HFR010X4SA018N16	265	18.5	34	<70	H4
6	HFR005X4SA022N16	304	HFR010X4SA022N16	280	22	40	<70	H4
7	HFR005X4SA030N16	346	HFR010X4SA030N16	320	30	55	<72	H4
8	HFR005X4SA037N35	422	HFR010X4SA037N35	390	37	66	<72	H4
9	HFR005X4SA045N35	465	HFR010X4SA045N35	435	45	80	<72	H5
10	HFR005X4SA055N50	535	HFR010X4SA055N50	490	55	96	<75	H6
11	HFR005X4SA075N99	627	HFR010X4SA075N99	570	75	133	<75	H7
12	HFR005X4SA090N99	860	HFR010X4SA090N99	780	90	171	<75	H7
13	HFR005X4SA110N99	945	HFR010X4SA110N99	870	110	204	<75	H8
14	HFR005X4SA132N99	1062	HFR010X4SA132N99	970	132	251	<75	H8
15	HFR005X4SA160N99	1140	HFR010X4SA160N99	1050	160	304	<75	H9
16	HFR005X4SA200N99	1483	HFR010X4SA200N99	1350	200	381	<75	H9
17	HFR005X4SA250N99	1895	HFR010X4SA250N99	1730	250	472	<75	H9
18	HFR005X4SA315N99	2408	HFR010X4SA315N99	2200	315	600	<75	H9
19	HFR005X4SA355N99	2710	HFR010X4SA355N99	2500	355	675	<75	H9

NO.	690V Harmonic Filter Harmonic filter type				Rated power (KW)	rated current (A)	Noise (dB)	Size of chassis
NO.	THDI≤5%	Wear and tear (W)	THDI≤10%	Wear and tear (W)	Rated power (KW)	rated current (A)	Noise (dB)	Size of chassis
1	HFR005X7SC011N10	300	HFR010X7SC011N10	270	11	15	<70	H3
2	HFR005X7SA018N10	410	HFR010X7SA018N10	370	18.5	20	<70	H3
3	HFR005X7SA022N16	430	HFR010X7SA022N16	390	22	25	<70	H3
4	HFR005X7SA030N16	470	HFR010X7SA030N16	425	30	36	<70	H5
5	HFR005X7SA037N35	530	HFR010X7SA037N35	470	37	43	<72	H5
6	HFR005X7SA045N35	570	HFR010X7SA045N35	510	45	52	<72	H7
7	HFR005X7SA055N50	630	HFR010X7SA055N50	560	55	63	<72	H7
8	HFR005X7SA075N50	800	HFR010X7SA075N50	720	75	86	<75	H8
9	HFR005X7SA090N50	970	HFR010X7SA090N50	870	90	101	<75	H8
10	HFR005X7SA110N99	1100	HFR010X7SA110N99	990	110	125	<75	H9
11	HFR005X7SA132N99	1260	HFR010X7SA132N99	1130	132	144	<75	H9
12	HFR005X7SA160N99	1365	HFR010X7SA160N99	1230	160	180	<75	H10
13	HFR005X7SA200N99	1750	HFR010X7SA200N99	1580	200	217	<75	H10
14	HFR005X7SA250N99	2600	HFR010X7SA250N99	2340	250	289	<75	H10
15	HFR005X7SA315N99	2900	HFR010X7SA315N99	2610	315	324	<75	H10
16	HFR005X7SA400N99	3250	HFR010X7SA400N99	2920	400	420	<75	H10
17	HFR005X7SA560N99	3430	HFR010X7SA560N99	2100	560	600	<75	H10

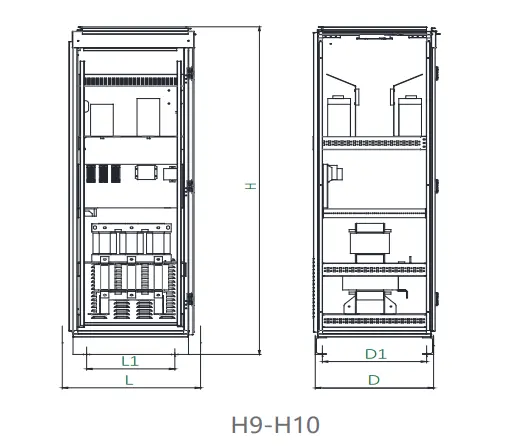

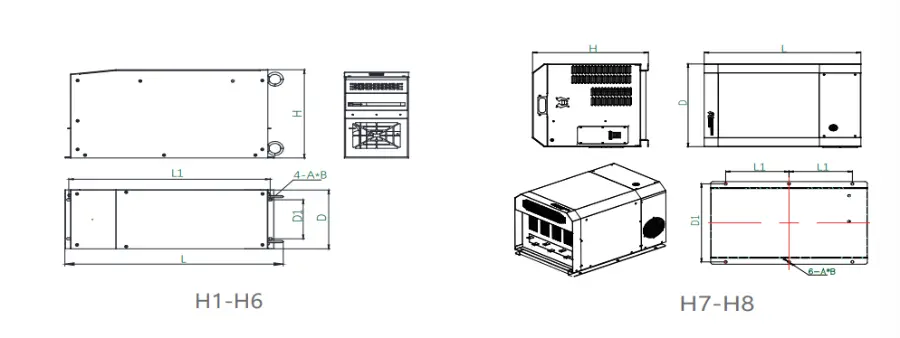

Ürün Boyutu

Inverter için Üç Fazlı Aktif Harmonik Filtre (HFR)

Case type	Size ±2(mm)
Case type	L	D	H	L1	D1
H1	530	180	255	500	150
H2	530	210	275	500	150
H3	630	230	300	600	150
H4	715	245	350	650	150
H5	750	330	370	675	150
H6	800	340	370	720	150
H7	680	470	385	275×2	440
H8	690	480	510	275×2	445
H9	600	600	2200	535	525
H10	800	800	2200	735	725

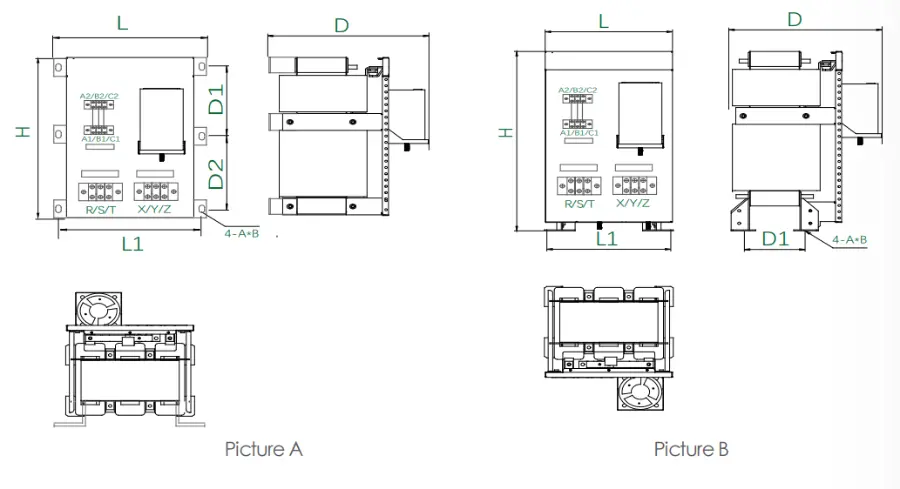

Modül Boyutu

Tersine Dönüştürücü için Üç Fazlı Aktif Harmonik Filtre (HFR)

Harmonic filter type	Power(KW)	Picture NO.	Current(A)	Size (±2mm)							Weight (Kg)
Harmonic filter type	Power(KW)	Picture NO.	Current(A)	L	D	H	L1	D1	D2	A/B
HFR005M4SA004N99	4	Picture A	8	245	290	265	225	102	122	12×40	20
HFR005M4SA005N99	5.5		10.5	245	290	265	225	102	122	12×40	20
HFR005M4SA007N99	7.5		14.4	245	308	265	225	102	122	12×40	26
HFR005M4SA011N99	11		22	287	318	275	267	88.5	136	12×40	35
HFR005M4SA015N99	15		29	322	318	340	302	125	162	12×40	44
HFR005M4SA018N99	18.5	Picture B	34	310	300	415	213	135	--	12×20	52
HFR005M4SA022N99	22		40	310	300	415	213	135	--	12×20	52
HFR005M4SA030N99	30		55	310	320	415	213	155	--	12×20	64
HFR005M4SA037N99	37		66	310	320	415	213	155	--	12×20	66
HFR005M4SA045N99	45		80	310	350	445	213	185	--	12×20	87
HFR005M4SA055N99	55		96	310	370	445	213	205	--	12×20	103

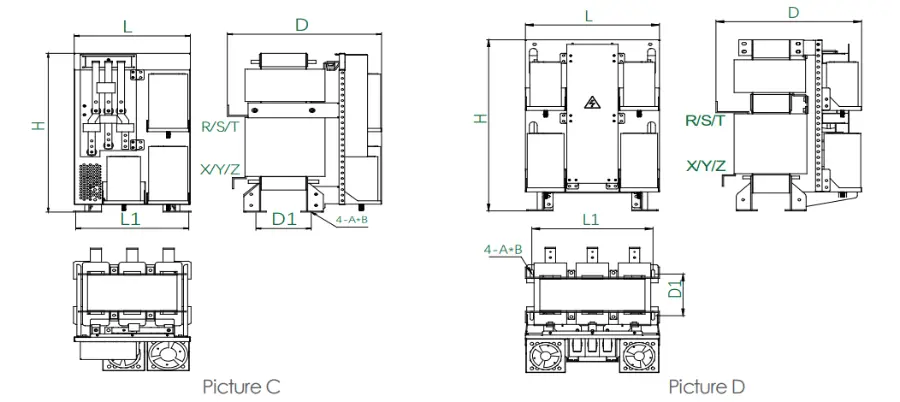

Harmonic filter type	Power(KW)	Picture NO.	Current(A)	Size (max)						Connection Hole	Weight (Kg)
Harmonic filter type	Power(KW)	Picture NO.	Current(A)	L	D	H	L1	D1	A/B
HFR005M4SA075N99	75	Picture C	133	400	560	500	380	180	12×40	∮13	190
HFR005M4SA090N99	90		171	400	560	500	380	180	12×40	∮13	200
HFR005M4SA110N99	110		204	400	560	500	380	180	12×40	∮13	210
HFR005M4SA132N99	132		251	400	560	500	380	180	12×40	∮13	220
HFR005M4SA160N99	160	Picture D	304	440	565	735	380	200	12×40	∮13	230
HFR005M4SA200N99	200		381	520	560	800	461	164	12×40	∮13	255
HFR005M4SA250N99	250		472	520	600	800	461	184	12×40	∮13	300
HFR005M4SA315N99	315		600	520	600	840	461	186	12×40	∮13	325
HFR005M4SA355N99	355		675	530	640	930	461	226	12×40	∮13	390

Not: Boyutlar özelleştirilebilir
