Dreiphasiger Aktiver Harmonischer Filter (HFR) für Inverter

  • Three-phase Active Harmonic Filter (HFR) for Inverter

Kernattribute

Marke HK Electrical
Serie HFR
Nennbetriebsspannung 3×370 to 500VAC
Betriebsfrequenz 50Hz/60Hz
Der Motor treibt die Eingangsleistung an 4 to 250KW
Beschreibung

Produktvorstellung

Der harmonische Filter (HFR) umfasst einen sekundären Absorptionskreis aus den Hauptinduktoren L1 und L2, dem Induktor L3 und der Kondensator-Kombination C. Das Gerät kann mit einem Transformator TA und einem Schaltkontaktor KM ausgestattet werden, und der Absorptionskreis benötigt eine spezielle Anpassung, um die harmonischen Ströme der 5. und höheren Ordnung zu verbessern. Die Schaltkreise mit einer Grundfrequenz von 50 Hz und 60 Hz haben unterschiedliche Grundfrequenzen. Die Filterleistung variiert je nach Lastfunktion. Bei Nennlast beträgt die Leistung des HFR-Filters THiD ≤5% oder ≤10%.

Produktanwendung

Anwendbar auf eine Vielzahl von Vorrichtungen mit sechspulsrektifizierenden Stromversorgungsgeräten, um die harmonischen Ströme unter das vorgegebene Limit zu reduzieren. Der tägliche elektrische Verbrauch besteht zu einem großen Teil aus nichtlinearen Lasten.
Der HFR-harmonische Filter ermöglicht es, Standardmotorantriebe schnell und bequem in niederharmonische Antriebe zu überführen.
Der HFR-harmonische Filter hilft, die Überlast durch harmonische Ströme und die Überhitzung der Strominfrastruktur zu reduzieren, wodurch das Energiesystem optimal genutzt wird. Der niedrige harmonische Strom verringert das Risiko von Systemresonanz und potenziellen Ausfällen empfindlicher elektronischer Geräte.

Typische Anwendungen umfassen:

  • Geräte mit vorangestelltem sechspulsrektifizierendem Rechteckifier
  • Wechsel- und Gleichstrommotorantriebe
  • Fabrikautomatisierungsausrüstung
  • UPS und Dreiphasenstromversorgung
  • Wasser- und Abwasserbehandlungsanlagen
  • Erdöl- und Erdgasexploration
  • Schwerindustrie und Maschinenbau
  • Ein eigenständiges System (wie auf einem Schiff)
  • Lüfter- und Pumpenanwendungen
  • Batterieladegerät
  • Heiz-, Lüftungs- und Klimaanlagen
  • Kernprojekte

Technische Spezifikationen

Position Spezifikation
Nennbetriebsspannung 3×370 bis 500VAC
Spannungstoleranzbereich 3×342 bis 550VAC
Betriebsfrequenz 50Hz/60Hz
Eingangsstrom der Motortreiber 10 bis 500A@50°C
Leistungsaufnahme des Motors 4 bis 250KW
Gesamte harmonische Stromverzerrung THID Bei Nenndrehzahl : THDI≤5%/≤10%
Wirkungsgrad >98.5%
Isolierklasse Klasse F,H
Elektrische Festigkeit P=>E 2500VAC(1 Minute)
Schutzstufe IP00-IP20
Kühlung Luftgekühlt
Überlastkapazität 1.5 × In / 60S
Umgebungstemperaturbereich Vollständiger Betriebsstatus: -25°C bis +50°C

Reduzierter Betriebsstatus: +50°C bis +70°C

Transport und Lagerung: -25℃ bis +85℃
Der Harmoniefilter kann die wirksame Eingangs- und Spitzenstromstärke reduzieren, indem er den harmonischen Strom verringert und den Leistungsfaktor erhöht.

** Systemanforderungen: THDI<2%, Spannungsausgleich<1%.

*** Iderated=Inominal×√(85°C-Tamb)/35°C

Elektrische Daten

NO.

380V Harmonic Filter Harmonic filter type

 Rated power (KW) rated current (A) Noise (dB) Size of chassis
THDI≤5% Wear and tear (W) THDI≤10% Wear and tear (W)
1 HFR005X4SC005N06 115 HFR010X4SC005N06 108 5.5 10.5 <70 H1
2 HFR005X4SC007N06 140 HFR010X4SC007N06 125 7.5 14.4 <70 H1
3 HFR005X4SC011N10 210 HFR010X4SC011N10 200 11 22 <70 H2
4 HFR005X4SA015N10 265 HFR010X4SA015N10 250 15 29 <70 H3
5 HFR005X4SA018N16 283 HFR010X4SA018N16 265 18.5 34 <70 H4
6 HFR005X4SA022N16 304 HFR010X4SA022N16 280 22 40 <70 H4
7 HFR005X4SA030N16 346 HFR010X4SA030N16 320 30 55 <72 H4
8 HFR005X4SA037N35 422 HFR010X4SA037N35 390 37 66 <72 H4
9 HFR005X4SA045N35 465 HFR010X4SA045N35 435 45 80 <72 H5
10 HFR005X4SA055N50 535 HFR010X4SA055N50 490 55 96 <75 H6
11 HFR005X4SA075N99 627 HFR010X4SA075N99 570 75 133 <75 H7
12 HFR005X4SA090N99 860 HFR010X4SA090N99 780 90 171 <75 H7
13 HFR005X4SA110N99 945 HFR010X4SA110N99 870 110 204 <75 H8
14 HFR005X4SA132N99 1062 HFR010X4SA132N99 970 132 251 <75 H8
15 HFR005X4SA160N99 1140 HFR010X4SA160N99 1050 160 304 <75 H9
16 HFR005X4SA200N99 1483 HFR010X4SA200N99 1350 200 381 <75 H9
17 HFR005X4SA250N99 1895 HFR010X4SA250N99 1730 250 472 <75 H9
18 HFR005X4SA315N99 2408 HFR010X4SA315N99 2200 315 600 <75 H9
19 HFR005X4SA355N99 2710 HFR010X4SA355N99 2500 355 675 <75 H9


NO.

690V Harmonic Filter Harmonic filter type

 Rated power (KW) rated current (A) Noise (dB) Size of chassis
THDI≤5% Wear and tear (W) THDI≤10% Wear and tear (W)
1 HFR005X7SC011N10 300 HFR010X7SC011N10 270 11 15 <70 H3
2 HFR005X7SA018N10 410 HFR010X7SA018N10 370 18.5 20 <70 H3
3 HFR005X7SA022N16 430 HFR010X7SA022N16 390 22 25 <70 H3
4 HFR005X7SA030N16 470 HFR010X7SA030N16 425 30 36 <70 H5
5 HFR005X7SA037N35 530 HFR010X7SA037N35 470 37 43 <72 H5
6 HFR005X7SA045N35 570 HFR010X7SA045N35 510 45 52 <72 H7
7 HFR005X7SA055N50 630 HFR010X7SA055N50 560 55 63 <72 H7
8 HFR005X7SA075N50 800 HFR010X7SA075N50 720 75 86 <75 H8
9 HFR005X7SA090N50 970 HFR010X7SA090N50 870 90 101 <75 H8
10 HFR005X7SA110N99 1100 HFR010X7SA110N99 990 110 125 <75 H9
11 HFR005X7SA132N99 1260 HFR010X7SA132N99 1130 132 144 <75 H9
12 HFR005X7SA160N99 1365 HFR010X7SA160N99 1230 160 180 <75 H10
13 HFR005X7SA200N99 1750 HFR010X7SA200N99 1580 200 217 <75 H10
14 HFR005X7SA250N99 2600 HFR010X7SA250N99 2340 250 289 <75 H10
15 HFR005X7SA315N99 2900 HFR010X7SA315N99 2610 315 324 <75 H10
16 HFR005X7SA400N99 3250 HFR010X7SA400N99 2920 400 420 <75 H10
17 HFR005X7SA560N99 3430 HFR010X7SA560N99 2100 560 600 <75 H10

Produktgröße

Dreiphasiger aktiver Harmonischer Filter (HFR) für Inverter
Dreiphasiger aktiver Harmonischer Filter (HFR) für Inverter

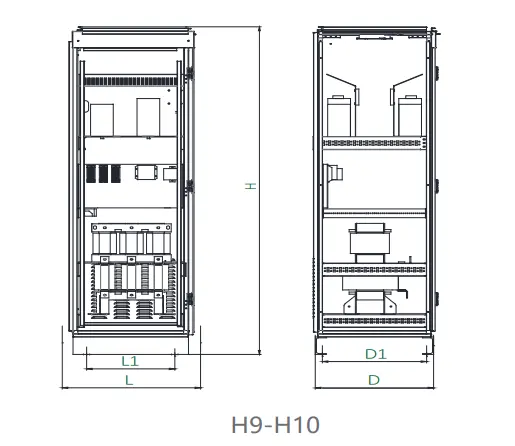

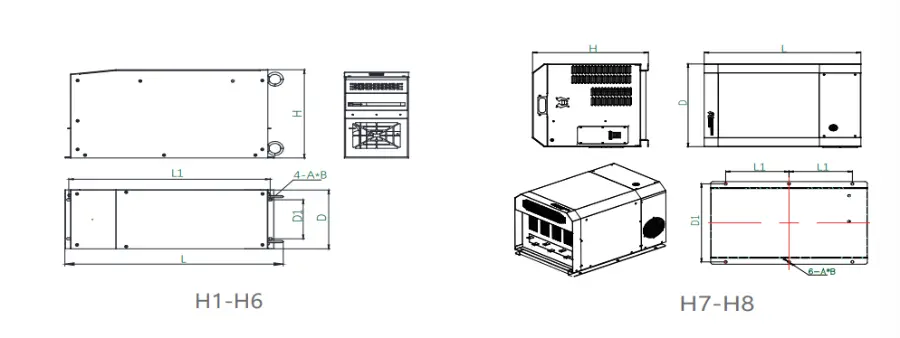

Case type Size ±2(mm)
L D H L1 D1
H1 530 180 255 500 150
H2 530 210 275 500 150
H3 630 230 300 600 150
H4 715 245 350 650 150
H5 750 330 370 675 150
H6 800 340 370 720 150
H7 680 470 385 275×2 440
H8 690 480 510 275×2 445
H9 600 600 2200 535 525
H10 800 800 2200 735 725

Modulgröße

Dreiphasiger Aktiver Harmonischer Filter (HFR) für Inverter

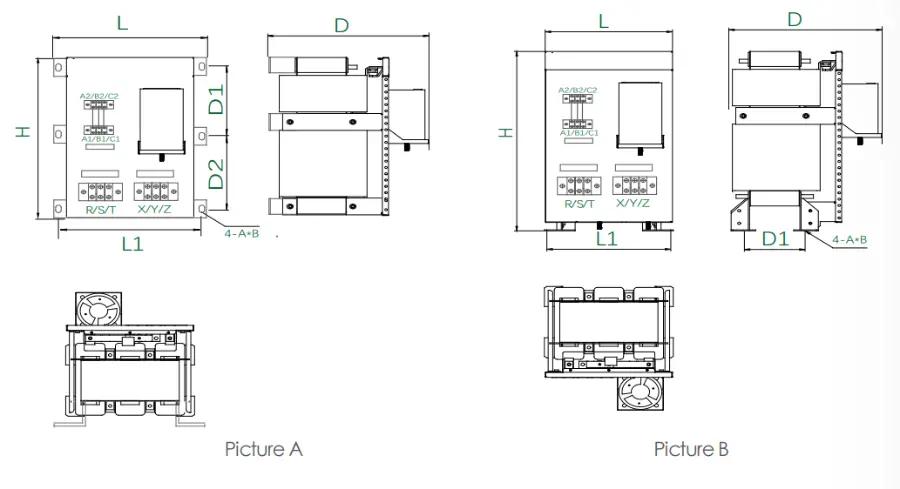

Harmonic filter type Power(KW) Picture NO. Current(A) Size (±2mm) Weight (Kg)
L D H L1 D1 D2 A/B
HFR005M4SA004N99 4 Picture A 8 245 290 265 225 102 122 12×40 20
HFR005M4SA005N99 5.5 10.5 245 290 265 225 102 122 12×40 20
HFR005M4SA007N99 7.5 14.4 245 308 265 225 102 122 12×40 26
HFR005M4SA011N99 11 22 287 318 275 267 88.5 136 12×40 35
HFR005M4SA015N99 15 29 322 318 340 302 125 162 12×40 44
HFR005M4SA018N99 18.5 Picture B 34 310 300 415 213 135 -- 12×20 52
HFR005M4SA022N99 22 40 310 300 415 213 135 -- 12×20 52
HFR005M4SA030N99 30 55 310 320 415 213 155 -- 12×20 64
HFR005M4SA037N99 37 66 310 320 415 213 155 -- 12×20 66
HFR005M4SA045N99 45 80 310 350 445 213 185 -- 12×20 87
HFR005M4SA055N99 55 96 310 370 445 213 205 -- 12×20 103



Dreiphasiger aktiver Harmonischer Filter (HFR) für Inverter

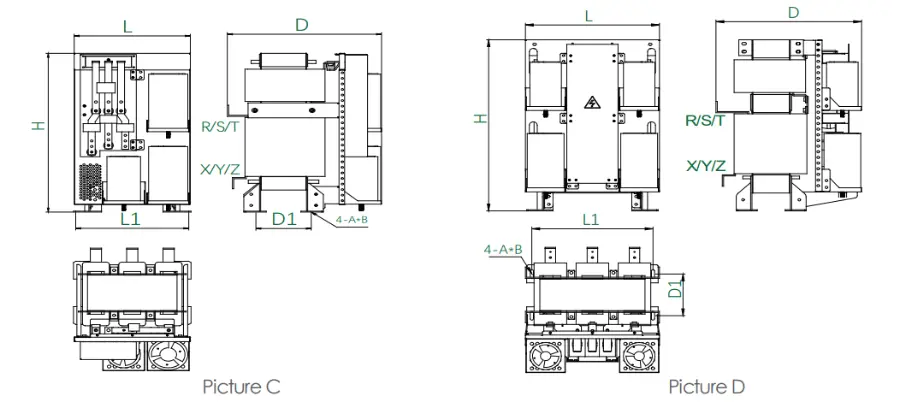

Harmonic filter type Power(KW) Picture NO. Current(A) Size (max) Connection Hole Weight (Kg)
L D H L1 D1 A/B
HFR005M4SA075N99 75 Picture C 133 400 560 500 380 180 12×40 ∮13 190
HFR005M4SA090N99 90   171 400 560 500 380 180 12×40 ∮13 200
HFR005M4SA110N99 110   204 400 560 500 380 180 12×40 ∮13 210
HFR005M4SA132N99 132   251 400 560 500 380 180 12×40 ∮13 220
HFR005M4SA160N99 160 Picture D 304 440 565 735 380 200 12×40 ∮13 230
HFR005M4SA200N99 200   381 520 560 800 461 164 12×40 ∮13 255
HFR005M4SA250N99 250   472 520 600 800 461 184 12×40 ∮13 300
HFR005M4SA315N99 315   600 520 600 840 461 186 12×40 ∮13 325
HFR005M4SA355N99 355   675 530 640 930 461 226 12×40 ∮13 390
Hinweis: Die Abmessungen können angepasst werden
