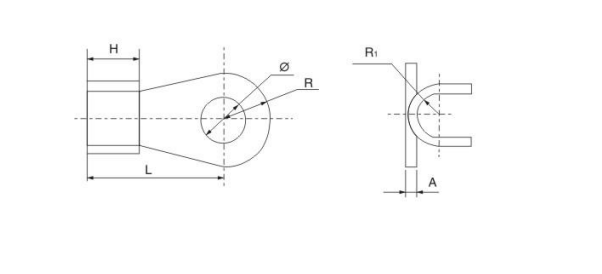

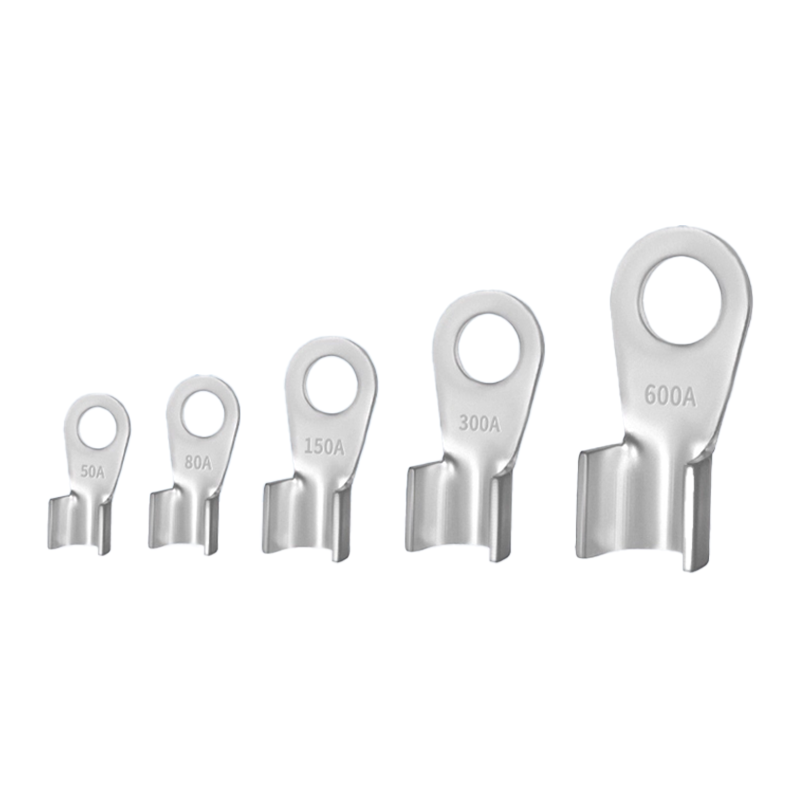

OT Bakır Açık Uçlu Bağlantı Bloğu

OT bakır açık uç terminali ("OT", "Açık Uç" anlamına gelir, açık yapıya karşılık gelir) özellikle bolt tipi ekipman uçları (örneğin, topraklama uçları, dağıtım kutusu bakır çubukları, motor uçları) ile bakır tel bağlantıları için tasarlanmış standart bir komponenttir. Temel özelliği, "U şeklinde açık bağlantı ucu + tüp/fork şekilli kalıp ucunun" kombinasyonudur, bu özellik sayesinde bolt çıkarılmadan doğrudan bolta viteslenebilir ve sıkılaştırılabilir, böylece kolaylık ve düşük impedanslı iletkenlik avantajlarını bir araya getirir. Bu, güç dağıtım topraklaması, endüstriyel ekipman kablajı, otomotiv elektrik sistemi gibi birçok senaryoda yaygın olarak kullanılır ve bolt bağlantı senaryolarında kablaj verimliliğini artırmak için merkezi bir komponenttir.
OT bakır açık uç terminal bloğunun tasarım merkezi, "açık bağlantı ucu bolt uyumluluğu" ve "kalıp ucunun tel sabitleme güvenilirliği"dir, aynı zamanda yapısı ve işlemi hızlı montaj ve istikrarlı iletkenlik gerekliliklerini karşılamalıdır.
OT bakır açık uç terminal bloklarının kullanım alanları, "bolt sabitleme ve hızlı kablaj" alanında yoğunlaşmıştır, ana kapsama alanı şunlardır:
Dağıtım ve topraklama sistemi:
Düşük gerilim dağıtım kutusu topraklaması: 4-25mm² bakır topraklama kablo ile dağıtım kutusu topraklama çubuğuna (vitesli) bağlanmak için kullanılır. OT-10 terminali (M6 boltlarla uyumlu) doğrudan topraklama çubuğu boltuna yerleştirilebilir ve topraklama devre kablajını hızlıca tamamlamak için GB 50169 "Topraklama Cihazlarının Kurulum ve Kabul Standartları" ile uyumludur;
Bina yıldırım koruma topraklaması: Çatıdaki yıldırım koruma şeridi (bakır) ile inleyici (25-50mm² bakır kablo) arasındaki bağlantı, OT-25 terminali M8 boltlarla uyumludur ve yıldırım koruma şeridi bolt sabitlenme noktasında hızlı kablaj yapılır, böylece yıldırım koruma iletkenliği sağlanır.
Endüstriyel ekipman alanında:
Motor bağlantı kutusu: 16-70mm² bakır kabloları motor uç noktalarıyla (boltla sabitlenmiş) bağlamak için kullanılır. OT-35 terminali, motora bağlı boltları çıkarmadan doğrudan yerleştirilebilir ve sıkılaştırılabilir, bu da motor duruş süresini azaltır (örneğin üretim hattı motor bakımında);
Inverter/PLC kontrol kabini: Kontrol kabini içindeki bolt tipi terminal bloklarına 6-16mm² bakır kablolar bağlanmak için uygundur. OT-10 terminali, küçük boyutu nedeniyle kabindeki yoğun kablaja uygun olup, iç nemlere karşı kurşun kaplama özelliğine sahiptir.
Otomotiv ve taşımacılık elektrik sistemi:
Yenilenebilir enerji araçları düşük gerilim devresi: 2.5-10mm² bakır kabloları araç üzerindeki kontrolcülerin (örneğin BMS, MCU) bolt uçlarına bağlamak için kullanılır, OT-6 terminali (M4 boltlarla uyumlu) -40 ℃~120 ℃ sıcaklık dayanımı ile araç kabini içindeki sıcaklık dalgalanmalarına uygun olup, telsiz montajını hızlıca tamamlar;
Ticari araç batarya kablajı: 25-50mm² bakır kabloları bataryanın pozitif/negatif boltlarına bağlamak için kullanılır. OT-50 terminali, batarya thick boltuna uygun U şeklinde açıktır. Kurulum sırasında batarya uç postasını çıkarmaya gerek yoktur, bu da güç kesintisi riskini önler.
