| Marka | Rw Energy |
| Seri | RGIS,DFW,XGN15 |
Orta gerilim şalt cihazları için azot gazı yalıtımı — SF6'ya temiz, florürsüz bir alternatif.

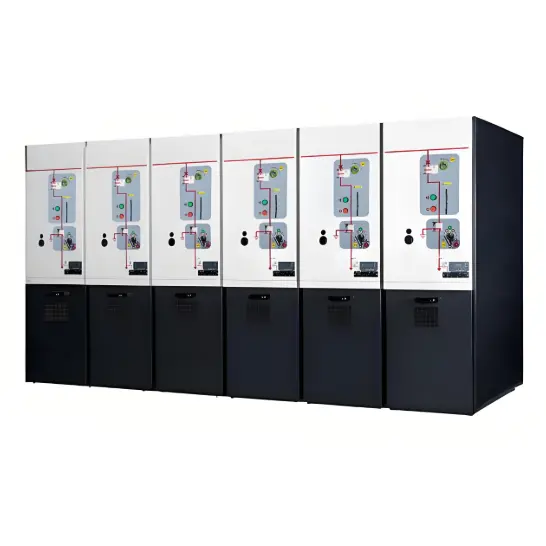

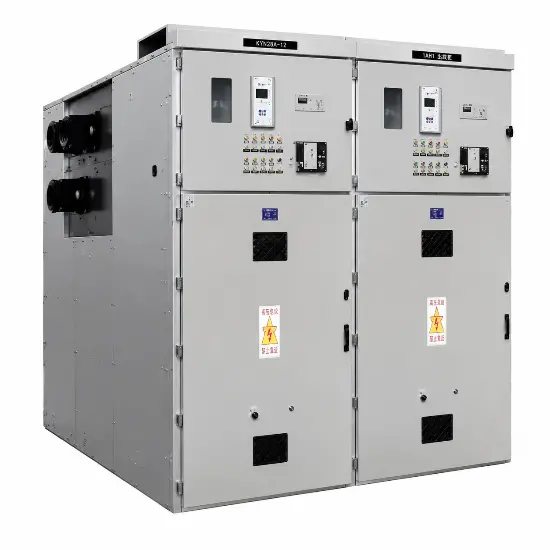

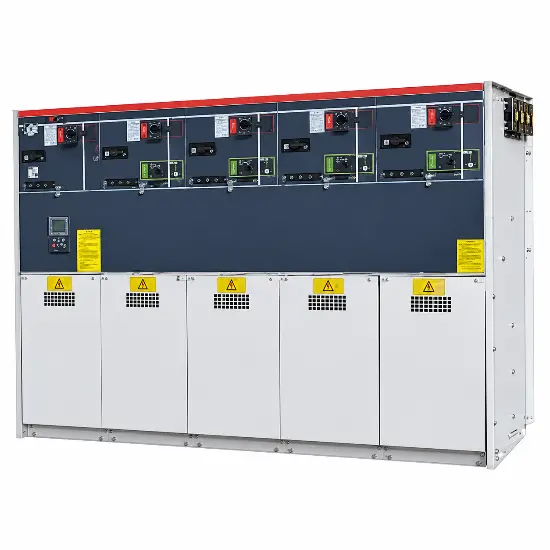

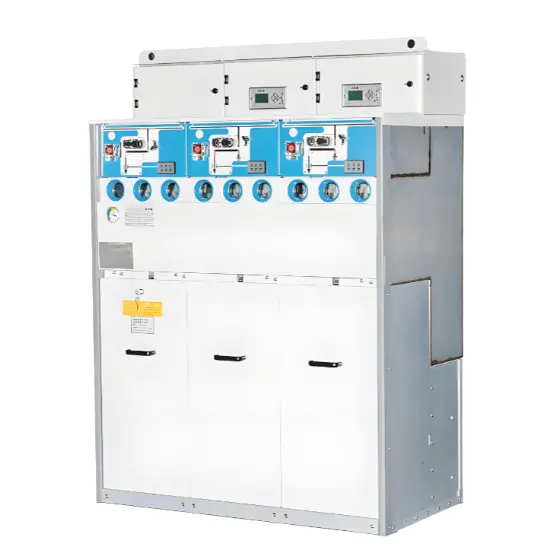

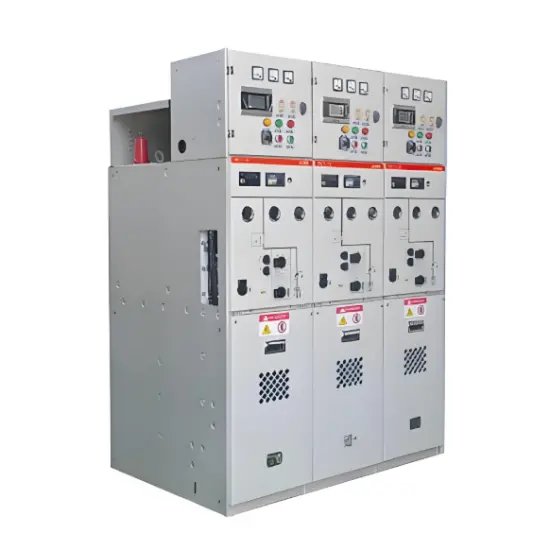

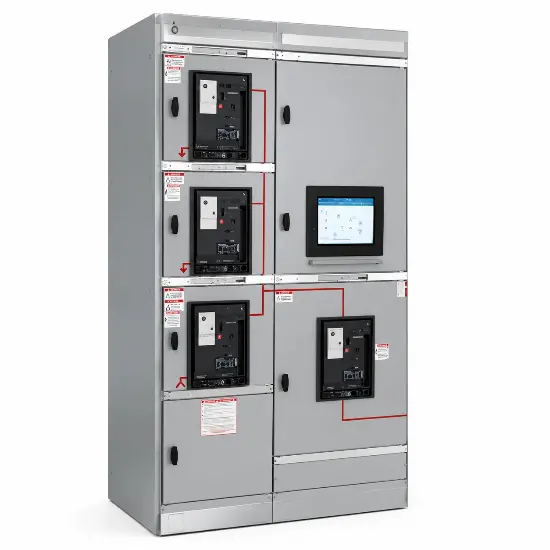

Azot yalıtımlı şalt cihazı, yüksek gerilim bölmesinin kükürt hekzaflorür yerine azot gazı ile yalıtıldığı bir orta gerilim metal muhafazalı şalt cihazıdır. Azot, doğal olarak bol bulunan, küresel ısınma potansiyeli olmayan inert bir gazdır ve bu da onu SF6 içermeyen, florürsüz bir çözümün gerekli olduğu durumlarda çekici bir yalıtım ortamı haline getirir.
Rockwell Energy, ikincil dağıtım ve endüstriyel girişler için azot yalıtımlı şalt cihazları üretmektedir. Şalt cihazı, akım kesme için sızdırmaz vakum devre kesiciler kullanırken, azot gaz sızdırmaz bölme içinde faz-toprak ve faz-faz yalıtımı sağlar. Bu kombinasyon, geleneksel SF6 şalt cihazlarıyla aynı IEC 62271 performans sınıfını sunar, ancak ekipmanda sera gazı bulunmaz ve ömrünün sonunda F-gazı uyum yükümlülüğü getirmez.
Şalt cihazı, azotu kontrollü bir basınçta tutan tamamen sızdırmaz, metal muhafazalı bir tank etrafında inşa edilmiştir. Canlı kısımlar gaz zarfının arkasında izole edilmiştir ve bu da köşkler, bodrumlar ve endüstriyel trafo merkezleri için uygun kompakt boyutlar sağlar. Sızdırmaz vakum kesici yük, arıza ve trafo manyetizasyon akımlarını yönetirken, entegre bir basınç ve konum izleme işlevi ünitenin durumunu raporlar. Modern şebeke kontrolü için isteğe bağlı bir uzaktan ve dağıtım otomasyonu arayüzü mevcuttur.
Azotun sera gazı özellikleri olmadığı için şalt cihazı herhangi bir sızıntı raporlaması, florlu gaz envanteri ve devre dışı bırakma sırasında gaz geri kazanım yüklenicisi gerektirmez. Çelik muhafaza ve bakır bara standart malzemeler olarak geri dönüştürülebilir. Bu, azot yalıtımlı şalt cihazını, şebekelerini karbondan arındırmaya kararlı kamu hizmeti sağlayıcıları ve endüstriyel kullanıcılar için pratik, düşük yaşam döngüsü maliyetli bir seçim haline getirir.
| Anma gerilimi | 12kV / 24kV |
|---|---|
| Anma frekansı | 50 / 60 Hz |
| Yalıtım ortamı | Azot gazı (florürsüz, sıfır GWP) |
| Kesme cihazı | Sızdırmaz vakum devre kesici |
| Anma normal akımı | 630A / 1250A |
| Anma kısa süreli dayanım | 20kA / 3s |
| Muhafaza | Metal muhafazalı, gaz sızdırmaz, geri dönüştürülebilir |
| Standart | IEC 62271-1, IEC 62271-200 |
Yukarıda temsilci değerler gösterilmiştir. Belirli bir proje için sertifikalı veri sayfası talep üzerine hazırlanır.
Azot yalıtımlı şalt cihazı, proje spesifikasyonunun SF6 içermeyen, florürsüz ekipman gerektirdiği kentsel ve kırsal dağıtım şebekeleri, endüstriyel tesisler, ticari binalar ve yenilenebilir enerji trafo merkezleri için uygundur. Ayrıca, eskiyen SF6 şalt cihazlarının emekliye ayrıldığı ve şebeke sahibinin sistemden sera gazlarını uzaklaştırmak istediği durumlarda doğrudan bir değiştirme seçeneğidir.
Evet. Yüksek gerilim bölmesi, doğada bol bulunan ve küresel ısınma potansiyeli olmayan bir asal gaz olan azot gazı ile yalıtılmıştır. Ekipmanda SF6 veya herhangi bir florlu gaz bulunmamaktadır.
Evet. Sızdırmaz vakum kesme ve gaz sızdırmaz yapıya sahip olarak, geleneksel SF6 şalt cihazlarıyla aynı IEC 62271 performans sınıfına göre üretilmiş ve tip testine tabi tutulmuştur.
Azot sıfır küresel ısınma potansiyeline sahiptir, bu nedenle sızıntı raporlaması, florlu gaz envanteri ve kullanım ömrü sonunda gaz geri kazanım maliyeti söz konusu değildir. Çelik muhafaza ve bakır bara geri dönüştürülebilir.
Yapılandırma, anma değerleri veya belirli bir proje için teklif konusunda daha fazla ayrıntı için lütfen Rockwell Energy ile iletişime geçin.
