| Marka | ROCKWILL |
| Model Numarası | 12kV 24kV 36kV 40.5kV Hazır Montajlı Trafo İstasyonu (AB tarzı, ABD tarzı) |
| Nominal voltaj | 40.5kV |
| Nominal Akım | < 1250A |
| Nominal Frekans | 50/60Hz |
| Nominal Kapasite | 1250 - 20000kVA |
| Seri | YB |
Açıklama:
YB serisi ürünler, MV anahtarlama cihazları, transformatör ve düşük voltajlı dağıtım ekipmanlarını sabit bağlantı şemasına göre bir araya getiren bir ekipman setidir. Bu seri alt istasyon, 12kV/24kV/36kV/40.5kV gerilim, 50Hz frekans ve 2500kVA kapasite altında olan mahalle birimleri, oteller, büyük iş yerleri ve yüksek binalar için uygundur.
Ana Tasarım Özellikleri:
Alt istasyon kabuğu, yabancı ileri teknoloji ve fiziksel gerçeklere dayanarak tasarlanmıştır. Alüminyum alaşımı çelik bileşik paslanmaz çelik levha ve metal olmayan malzemeler (cam lifi) gibi birçok tür kabuk malzemesi sunuyoruz.
Yüksek voltaj tarafında yüklendirme anahtarı veya vakum devre kesicisi kullanılır. Transformatör, yağ tipi kapatık tip ve kurutulmuş tip olabilir.
Kutunun kanıtı çift katlı yapıdadır ve katlar arasında köpük doldurulmuştur. Yüksek ve düşük voltajlı odalarda bağımsız panolar bulunur ve transformatör odasında otomatik termal kontrol ısıtıcı ve soğutma ekipmanları monte edilir.
Not: İstemci taleplerine göre özel özelleştirilmiş ürünler sunuyoruz.
Hizmet ortamı:
Hava sıcaklığı: Maksimum sıcaklık: +40℃; Minimum sıcaklık: -25℃；
Nem: Aylık ortalama nem %95; Günlük ortalama nem %90；
Deniz seviyesinden yükseklik: Maksimum montaj yüksekliği: 2500m；
Çevresel hava, aşındırıcı ve yanıcı gaz, buhar vb. ile açıkça kirlenmemiş olmalıdır；
Sık sık şiddetli titreşim yoktur.
Ana teknik özellikler:

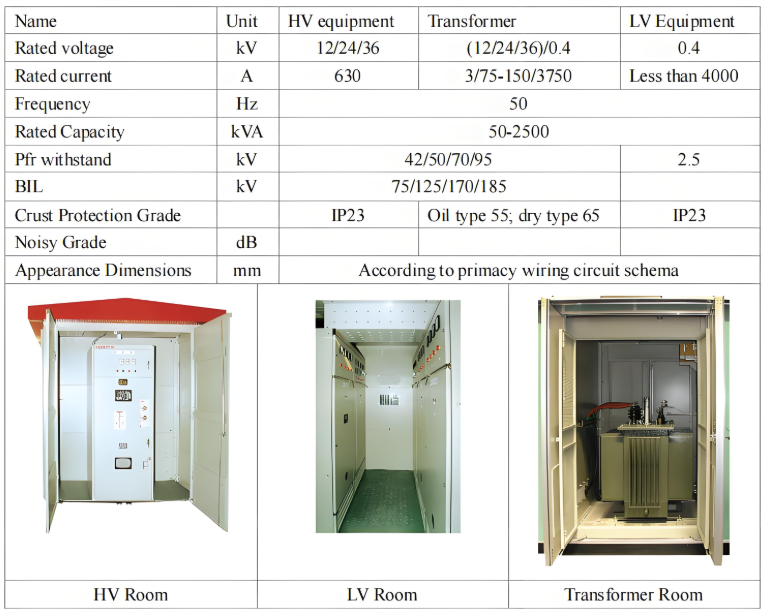

12/24/36kV

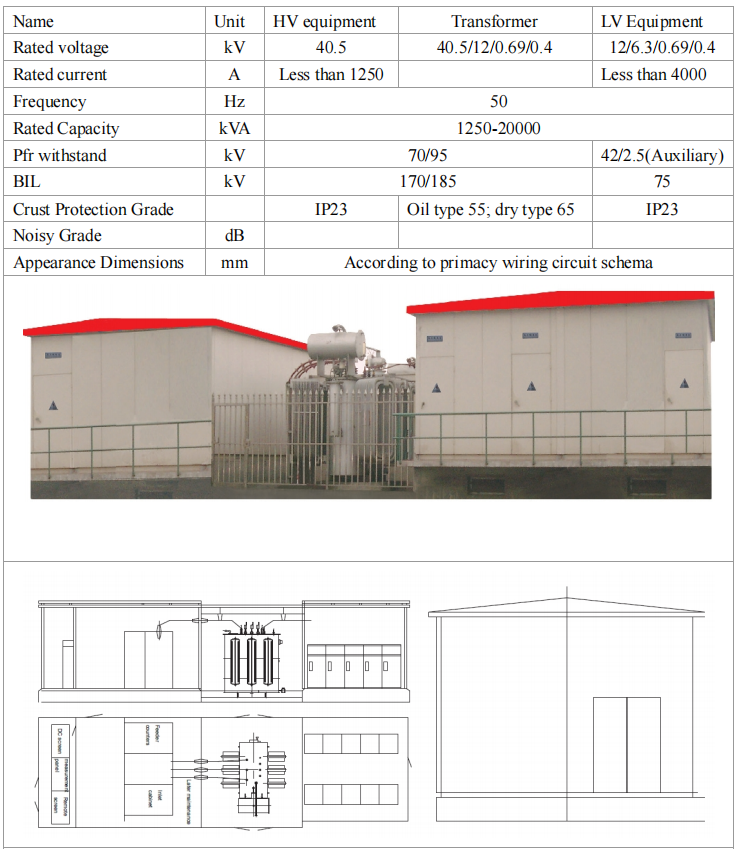

40.5kV
Alt İstasyon İçin Ana İlk Tesisat Devre Şemaları(40.5kV):
Tesisat Tipi A-40.5kV:
Tesisat Tipi B-40.5kV:
Not: İstemci taleplerine göre özel özelleştirilmiş ürünler sunuyoruz.
Tesisat Tipi C-40.5kV:
Tesisat Tipi D-40.5kV:
Not: İstemci taleplerine göre özel özelleştirilmiş ürünler sunuyoruz.
Hazır alt istasyon nedir?
A: Hazır alt istasyon, fabrikada önceden monte edilen bileşenlerle donatılmış, modüler tasarım, standartlaştırılmış arayüzler aracılığıyla kolay kombinasyon ve geniş yelpazeli senaryo uyumluluğu ile öne çıkan elektrik alt istasyonudur.
Paket alt istasyon nedir?
A: Paket alt istasyon, yüksek voltajlı ekipman, transformatörler ve düşük voltajlı cihazları entegre eden, elektriği verimli bir şekilde dönüştürme ve dağıtmak için kullanılan önceden monte edilmiş, tüm birimdir.
Prefabrik trafo merkezi için standart garantimiz 10 yıl süreyle geçerlidir. Bu garanti, doğru kurulum ve normal işletim koşullarında ortaya çıkan üretim hatalarını kapsar. Genişletilmiş garanti koşulları, proje gereksinimlerine göre ayrıca görüşülebilir.
Evet. Garanti süresi dolduktan sonra, ömür boyu teknik destek sağlamaya devam ediyoruz ve rekabetçi fiyatlarla yedek parça temin ediyoruz.
Birden fazla muhafaza malzemesi isteğe bağlıdır; bunlar arasında alüminyum alaşım, çelik kompozit levha, paslanmaz çelik ve metalik olmayan cam elyaf malzemesi bulunmaktadır.
Evet. Müşteri proje taleplerine uygun olarak birincil bağlantı şemaları, boyutlar ve özel yapılandırmalar dahil olmak üzere özel tasarım ve özel teknik özellikler desteklenmektedir.
