Katı Hal Transformatörleri (SST) Neden SiC/GaN Geniş Bant Aralıklı Aygıtlara Büyük Ölçüde Bağımlıdır?

Katı Hal Transformatörünün (SST) temel çalışma prensibi, geleneksel şebeke frekanslı (50/60 Hz) dönüşümü orta/yüksek frekansa (onlarca ile yüzlerce kHz) yükselterek manyetik nüve hacmini büyük ölçüde küçültmektir. Malzeme özellikleriyle sınırlı olan geleneksel silikon tabanlı IGBT'ler, orta/yüksek gerilim ve yüksek güç senaryolarında genellikle 5 kHz'in altında pratik anahtarlama frekanslarına ulaşırken, düşük gerilim uygulamalarında bile genellikle 20 kHz'i aşmamaktadır.

Ayrıca büyük ters toparlanma kayıpları ve yavaş anahtarlama hızlarından muzdariptirler; bu durum, SST'lerin yüksek frekanslı çalışmasını ve minyatürleşmesini temel düzeyde sınırlamaktadır.

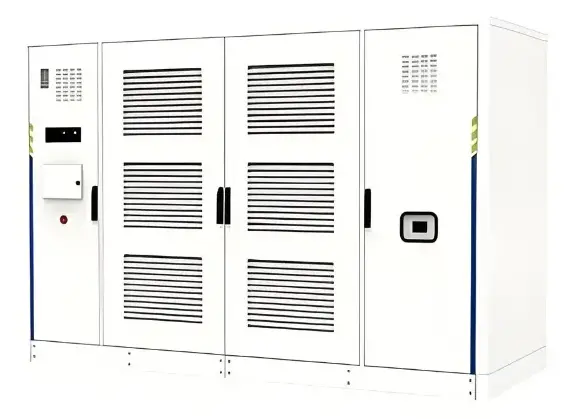

Uyarlanabilir Enerji Entegrasyonu için Modüler Katı Hal Transformatörleri

SiC/GaN Geniş Bant Aralıklı Cihazların Temel Avantajları

Yüksek Gerilim ve Yüksek Frekans Uyumluluğu

• SiC, 3,26 eV'lik bir bant aralığına (silikon: 1,1 eV), silikonun yaklaşık 10 katı kritik delinme elektrik alanı şiddetine ve silikonun kabaca 3 katı termal iletkenliğe sahiptir.
• Bu özellik, SiC MOSFET'lerin orta gerilim (kilovolt sınıfı) ortamlarında güvenilir bir şekilde çalışmasını sağlarken, 20 kHz ile 100 kHz veya daha yüksek anahtarlama frekanslarını destekler.

Önemli Ölçüde Azaltılmış Kayıplar

• SiC MOSFET'ler neredeyse hiç azınlık taşıyıcı depolama etkisi göstermez; anahtarlama süreçleri esas olarak parazitik kapasitans şarj/deşarjı ile sınırlıdır ve bu durum IGBT'lere özgü kuyruk akımı problemini ortadan kaldırır.
• Optimize edilmiş SST tasarımlarında sistem verimliliği %96–98,5 seviyesine ulaşır ve bu verim yalnızca tam yükte değil, geniş bir yük aralığında korunur.

Hacim ve Ağırlıkta Köklü Azalma

• Transformatör hacmi ile çalışma frekansı arasındaki ters orantıyı (V ∝ 1/f) takip ederek, 10 katlık frekans artışı yüksek frekanslı transformatör nüve hacmini yaklaşık %90 oranında azaltır.
• Sistem seviyesinde, SST hacmi geleneksel bir şebeke frekanslı transformatörün üçte birine veya daha altına küçülebilir ve ağırlığı yaklaşık yarıya indirilebilir.

Yüksek Sıcaklık Kapasitesi ve Güvenilirlik

• SiC cihazlar ≥ 175 °C eklem sıcaklıklarında kararlı bir şekilde çalışır ve silikon cihazlara kıyasla çok daha üstün bir termal kararlılık sunar; bu özellik zorlu şebeke tarafı ortamları için esastır.

SiC ve GaN: SST'de İş Bölümü

Sektörde iki ana akım teknoloji yolu bir arada varlığını sürdürmektedir:

SiC Yolu — Yüksek Güçlü Modül Yaklaşımı (Orta/Yüksek Gerilim)

• Orta/yüksek gerilim senaryolarını hedefler; ticari SiC MOSFET'ler artık 1,7 kV ile 15 kV gerilim sınıflarını kapsamaktadır
• SST giriş doğrultucu aşamalarında ve yüksek frekanslı izolasyon DAB aşamalarında yaygın olarak kullanılır ve 10 kV/35 kV orta gerilim şebekelerinin kademeli mimarilerine uyum sağlar
• 2026: ticari 10 kV SiC MOSFET'ler piyasaya girmiş, seri yığın sayılarını daha da azaltarak sistem mimarisini basitleştirmiştir

GaN Yolu — Dağıtık Düşük Güçlü Modül Yaklaşımı (Düşük Gerilim / Yüksek Frekans)

• GaN bant aralığı ~3,4 eV; delinme alanı silikonun >10 katıdır ve MHz sınıfı anahtarlama frekanslarını destekler
• Ticari tek kalıp gerilim değerleri çoğunlukla ≤ 900 V'dir (tipik olarak 650 V)
• Enphase gibi şirketler dağıtık bir mimari benimser: çok sayıda küçük GaN HEMT modülü birleştirilir — gerilim paylaşımı için AC tarafında seri bağlantı, akım paylaşımı için DC tarafında paralel bağlantı; modül başına gerilim stresi ~300 V'dir ve 650 V GaN cihazları tarafından rahatlıkla karşılanır
• Avantajlar: daha hızlı yanıt, doğuştan gelen yedeklilik, modül seviyesinde maliyet verimliliği
• Zorluklar: daha yüksek sistem seviyesi donanım karmaşıklığı; çoklu modül mimarileri hafif yük koşullarında daha yüksek kayıplar gösterir

Maliyet & Endüstrileşme Bağlamı

Güç elektroniği cihazları toplam SST maliyetinin yaklaşık %40'ını oluşturur — bu, en büyük tek maliyet kalemidir.

SiC endüstrisinin 6 inçten 8 inç waferlara geçişiyle birlikte, seri üretim maliyetlerinin 2026'dan itibaren önemli ölçüde düşmesi beklenmektedir ve bu da SST'nin ticarileşmesini daha da hızlandıracaktır.

Uygulamaya Dayalı Talep

Temel Senaryolar

• Yapay Zeka Veri Merkezleri — tek bir tesisteki gücün onlarca ila yüzlerce MW'a, küme gücünün ise GW ölçeğine ulaşması
• Yenilenebilir Enerji Entegrasyonu, Ultra Hızlı Şarj — aşırı verimlilik ve güç yoğunluğu gerektiren yeni uygulamalar

Geniş Bant Aralıklı Cihazlar Tarafından Sağlanan SST Performansı

• 10–35 kV orta gerilim AC'nin doğrudan 800 V yüksek gerilim DC'ye dönüştürülmesi
• %98,5'e varan sistem verimliliği
• Geleneksel UPS çözümlerine kıyasla yaklaşık %60 alan tasarrufu

SiC/GaN geniş bant aralıklı cihazlar olmadan bu performans hedeflerine ulaşılamaz.

Özet

SST'ler, geleneksel silikon cihazların frekans, verimlilik ve hacimde aynı anda bir tavana ulaşması nedeniyle SiC/GaN geniş bant aralıklı cihazları kitlesel olarak benimser. Daha geniş bant aralığı, daha yüksek kırılma alanı ve daha yüksek termal iletkenliğe sahip olan geniş bant aralıklı yarı iletkenler, SST'nin yüksek frekans, yüksek verimlilik ve yüksek güç yoğunluğu için olan temel talepleriyle doğal olarak örtüşmektedir.

• SiC, orta/yüksek gerilim ve yüksek güç segmentlerine hakimdir
• GaN, düşük gerilim, yüksek frekans ve dağıtık küçük güç modülü mimarilerine odaklanır

Bu iki teknoloji, tam SST zincirini kapsayacak şekilde birlikte çalışır. Geniş bant aralıklı yarı iletkenler olmadan, Katı Hal Transformatörlerinin laboratuvardan şebekeye, veri merkezlerine ve yenilenebilir enerji uygulamalarına kadar olan ticarileşmesi mümkün olmazdı. Bunlar, temel etkinleştirici teknolojilerdir.
