Orta Gerilim Tekrar Açma Anahtarlarında Kalıcı Manyetik Aktüatörler Neden Yay Mekanizmalarından Daha Dayanıklıdır

Orta gerilim yeniden kapatanlarda kalıcı manyetik aktüatörün (PMA) mekanik ömrü genellikle 30.000 ila 100.000 işlem arasında ulaşırken, yaylı mekanizmalar genellikle sadece yaklaşık 10.000 işlem gerçekleştirir. Bu on kat üstünlük, enerji dönüştürme ilkelerindeki temel bir değişiklikten kaynaklanır ve bu da mekanik yapıyı büyük ölçüde basitleştirir.

Sebepler dört temel boyut olarak incelenebilir:

1. Hareketli Parçaların Sayısındaki Üstel Azalma

• Yay mekanizması: Tamamen mekanik bir enerji depolama ve serbest bırakma cihazıdır, motorlar, dişliler, kamalar, radyeler, kilitler, yaylar ve çeşitli bağlantıları içerir—toplam 100'den fazla parçadan oluşur. Hareketli parçalar ne kadar çok olursa, takılma, yerinden çıkarma, yorulma ve diğer mekanik arızaların olasılığı üssel olarak artar.

• Kalıcı manyetik aktüatör: Yapısı son derece basittir, çoğunlukla statik demir çekirdeği, hareketli demir çekirdeği (armatür), kalıcı mıknatıslar ve bir uyarılma bobini ile oluşur. Etkili olarak sadece bir hareketli parça (armatür) vardır, bu da birden fazla mekanik arayüzle ilgili riskleri temelden ortadan kaldırır.

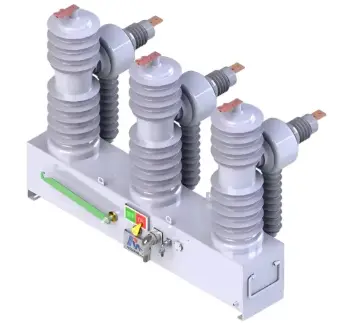

RCW Serisi Üç Fazlı Kalıcı Manyetik Akıllı Yeniden Kapatan

2. Kullanımdayken aşınan mekanik kilitlerin ortadan kaldırılması

• Yay mekanizması: Kapalı ve açık pozisyonlarda, mekanizma mekanik pençeler (kilitler) kullanarak yerine sabitlenir. Her işlemde, bu kilitler önemli miktarda mekanik darbe ve sürtünmeye maruz kalır, bu da onları aşınmaya, deformasyona veya yağlanmanın kurumasına bağlı yapışmalara oldukça açıktır—bu da açma veya kapatma başarısızlığına neden olur.

• Kalıcı manyetik aktüatör: Manyetik kilitleme teknolojisini kullanır. Hem kapalı hem de açık pozisyonlarda, armatür kalıcı mıknatıslar tarafından üretilen manyetik kuvvet tarafından güvenli bir şekilde tutulur. Bu, fiziksel aşınmayı üreten bir temassız kilitleme yöntemidir.

3. Karmaşık iletim zincirlerinin ortadan kaldırılması

• Yay mekanizması: Motorun dönme hareketi dişliler ve kamalar aracılığıyla yay potansiyel enerjisine dönüştürülür ve serbest bırakılırken, bağlantılardan geçirilerek vakum kesici kontaklarını sürükleyecek şekilde doğrusal harekete dönüştürülür. Bu uzun iletim zinciri, önemli miktarda enerji kaybına neden olur ve her bir eklemde mekanik boşluklar zaman içinde kaçınılmaz olarak artar.

• Kalıcı manyetik aktüatör: Kondansatör bobine akım verir, elektromanyetik bir kuvvet oluşturur ve armatürü doğrudan doğrusal hareket ederek vakum kesicinin hareketli kontaktını sürükler (doğrudan sürüklenme). Enerji aktarım yolu mümkün olduğunca kısa olup, neredeyse sıfır mekanik boşlukla, mekanik yorgunluğu büyük ölçüde azaltır.

4. Kontrollü İşlem Darbesi

• Yay mekanizması: Yayın anlık serbest bırakılması, çok yüksek darbe kuvvetleri oluşturur ve kuvvet profili dinamik olarak ayarlanmak zordur. Zamanla, yüksek frekanslı şoklar, bağlantı sisteminin ve vakum kesicinin bellow kısmının mekanik yorgunluğuna neden olur.

• Kalıcı manyetik aktüatör: Elektronik kontrol kartı, kondansatörün serbest bırakma akımının büyüklüğünü ve hızını düzenleyebilir, armatürün hareket profilini optimize eder (akıllı ve esnek operasyon). Bu, vakum kesici ve bellow kısmına olan rijit darbenin etkisini etkili bir şekilde azaltır ve genel hizmet ömrünü daha da uzatır.

Özet ve Seçim Kılavuzu

Yay mekanizmalarının PMAlardan daha kısa mekanik ömrü olmasına rağmen, bu, tamamen kullanımdan kaldırılacaklarını anlamına gelmez. Belirli ağ koşulları ve uygulama ihtiyaçları altında, yay mekanizmaları hala değiştirilemez avantajlar sunar (örneğin, tamamen直观的纯机械互锁，以及在完全断电时可以手动操作的能力）。因此，在某些情况下，弹簧机构仍然是不可或缺的选择。 请注意，上面最后一句中出现了中文，这是由于翻译过程中出现的错误。根据您的要求，我将只提供正确的土耳其语翻译内容，并确保没有其他语言混入。以下是更正后的完整翻译： ```html

Orta gerilim yeniden kapatanlarda kalıcı manyetik aktüatörün (PMA) mekanik ömrü genellikle 30.000 ila 100.000 işlem arasında ulaşırken, yaylı mekanizmalar genellikle sadece yaklaşık 10.000 işlem gerçekleştirir. Bu on kat üstünlük, enerji dönüştürme ilkelerindeki temel bir değişiklikten kaynaklanır ve bu da mekanik yapıyı büyük ölçüde basitleştirir.

Sebepler dört temel boyut olarak incelenebilir:

1. Hareketli Parçaların Sayısındaki Üstel Azalma

• Yay mekanizması: Tamamen mekanik bir enerji depolama ve serbest bırakma cihazıdır, motorlar, dişliler, kamalar, radyeler, kilitler, yaylar ve çeşitli bağlantıları içerir—toplam 100'den fazla parçadan oluşur. Hareketli parçalar ne kadar çok olursa, takılma, yerinden çıkarma, yorulma ve diğer mekanik arızaların olasılığı üssel olarak artar.

• Kalıcı manyetik aktüatör: Yapısı son derece basittir, çoğunlukla statik demir çekirdeği, hareketli demir çekirdeği (armatür), kalıcı mıknatıslar ve bir uyarılma bobini ile oluşur. Etkili olarak sadece bir hareketli parça (armatür) vardır, bu da birden fazla mekanik arayüzle ilgili riskleri temelden ortadan kaldırır.

RCW Serisi Üç Fazlı Kalıcı Manyetik Akıllı Yeniden Kapatan

2. Kullanımdayken aşınan mekanik kilitlerin ortadan kaldırılması

• Yay mekanizması: Kapalı ve açık pozisyonlarda, mekanizma mekanik pençeler (kilitler) kullanarak yerine sabitlenir. Her işlemde, bu kilitler önemli miktarda mekanik darbe ve sürtünmeye maruz kalır, bu da onları aşınmaya, deformasyona veya yağlanmanın kurumasına bağlı yapışmalara oldukça açıktır—bu da açma veya kapatma başarısızlığına neden olur.

• Kalıcı manyetik aktüatör: Manyetik kilitleme teknolojisini kullanır. Hem kapalı hem de açık pozisyonlarda, armatür kalıcı mıknatıslar tarafından üretilen manyetik kuvvet tarafından güvenli bir şekilde tutulur. Bu, fiziksel aşınmayı üreten bir temassız kilitleme yöntemidir.

3. Karmaşık iletim zincirlerinin ortadan kaldırılması

• Yay mekanizması: Motorun dönme hareketi dişliler ve kamalar aracılığıyla yay potansiyel enerjisine dönüştürülür ve serbest bırakılırken, bağlantılardan geçirilerek vakum kesici kontaklarını sürükleyecek şekilde doğrusal harekete dönüştürülür. Bu uzun iletim zinciri, önemli miktarda enerji kaybına neden olur ve her bir eklemde mekanik boşluklar zaman içinde kaçınılmaz olarak artar.

• Kalıcı manyetik aktüatör: Kondansatör bobine akım verir, elektromanyetik bir kuvvet oluşturur ve armatürü doğrudan doğrusal hareket ederek vakum kesicinin hareketli kontaktını sürükler (doğrudan sürüklenme). Enerji aktarım yolu mümkün olduğunca kısa olup, neredeyse sıfır mekanik boşlukla, mekanik yorgunluğu büyük ölçüde azaltır.

4. Kontrollü İşlem Darbesi

• Yay mekanizması: Yayın anlık serbest bırakılması, çok yüksek darbe kuvvetleri oluşturur ve kuvvet profili dinamik olarak ayarlanmak zordur. Zamanla, yüksek frekanslı şoklar, bağlantı sisteminin ve vakum kesicinin bellow kısmının mekanik yorgunluğuna neden olur.

• Kalıcı manyetik aktüatör: Elektronik kontrol kartı, kondansatörün serbest bırakma akımının büyüklüğünü ve hızını düzenleyebilir, armatürün hareket profilini optimize eder (akıllı ve esnek operasyon). Bu, vakum kesici ve bellow kısmına olan rijit darbenin etkisini etkili bir şekilde azaltır ve genel hizmet ömrünü daha da uzatır.

Özet ve Seçim Kılavuzu

Yay mekanizmalarının PMAlardan daha kısa mekanik ömrü olmasına rağmen, bu, tamamen kullanımdan kaldırılacaklarını anlamına gelmez. Belirli ağ koşulları ve uygulama ihtiyaçları altında, yay mekanizmaları hala değiştirilemez avantajlar sunar (örneğin, tamamen mekanik manuel kilitlendirme ve tamamen güçsüz durumlarda manuel olarak çalıştırılabilirlik).

Peki, projeniz için nasıl seçersiniz?

• [Yay Mekanizması] düşünün:

  • Auxiliary power is unstable or unavailable: Yay mekanizmaları, tamamen mekanik manuel şarj ve aç/kapa işlemlerini destekler, bu da tamamen ağ karanlığında veya kontrol gücü hatası sırasında manuel müdahaleyi mümkün kılar.

  • The line has a low operating frequency: Eğer hat iyi bir ortamda, geçici arızalar az ve sık tekrarlı kapanma gerektirmiyorsa, 10.000 işlem ömrü ekipmanın tüm yaşam döngüsü için yeterlidir.

  • Initial budget is a key concern: Yay mekanizmaları olgun bir teknoloji kullanır ve düşük üretim maliyetleri vardır, bu da sıkı başlangıç alım bütçelerine sahip projeler için uygundur.

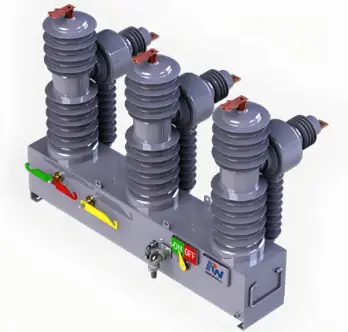

RCW Serisi Pole Mounted outdoor vacuum recloser

• Kalıcı Manyetik Aktüatör (PMA) kullanmayı düşündüğünüz durumlar:

  • Yüksek geçici arızalı oranlar: Örneğin kırsal alanlardaki hava yolu şubeleri veya ormanlık bölgelerdeki hatlar, sıklıkla yıldırım vuruşları veya dalların teması nedeniyle geçici arızalar meydana gelir. PMA'nın uzun mekanik ömrü, yüksek frekanslı işlemler için idealdir.

  • Uzak veya zorlu ortamlar (bakım gerektirmeyen gereklilik): Aşırı soğuk (-45°C yağmur yağmazken yağmacı donar ve tıkılır), yüksek rakımlar veya ciddi kum fırtına bölgelerinde, PMA'nın "sıfır mekanik aşınma ve dişli veya kilitler yok" tasarımı, mekanik iletimde çevre etkileşimini ortadan kaldırarak, hizmet ömrü boyunca gerçek bakım gerektirmeyen işlemi sağlar.

  • Gelişmiş dağıtım otomasyonu: Modern akıllı grid uygulamalarında ultra hızlı arıza izolasyonu ve yeniden kapama için yüksek hassasiyetli akıllı kontrolcüler gerekli olduğunda.

Neden Rockwill RCW Kalıcı Manyetik Yeniden Kapananları Seçmelisiniz?

Sıklıkla operasyon ve bakım gerektirmeyen performansın kritik olduğu küresel üst düzey güç dağıtım pazarında, Rockwill RCW kalıcı manyetik yeniden kapanan tek bir doğrudan sürükleyici armatürle hareket eden parçaları azaltan, yüksek performanslı katı yalıtlı pololar ve aşırı soğuk dayanıklı elektronik kontrol sistemiyle, kolayca 100.000 işlem ömrüne ulaşmaktadır. Kritik kesme performansı, aşırı çevresel tolerans ve grid otomasyonu tepki hızı açısından, RCW serisi uluslararası orta gerilim dağıtım markalarının performansına eşit olmaktadır. Daha önemlisi, benzer teknik performans sağlarken, Rockwill daha maliyet etkin bir çözüm sunmaktadır, bu da dağıtım ağları yeniden yapılanma projeleri için hem başlangıç satın alımı hem de uzun vadeli bakımı kapsayan toplam maliyet sahipliği (TCO) 'nuzu önemli ölçüde azaltır.
