Topoloji Korumasından Yalıtım Ortamına: RMU Seçimi İçin Mühendis Kılavuzu

I. Temel Mantık: Topolojiden Koruma Şemasına

RMU seçimi basit bir parametre yığınlanması değildir; özü, şebeke topolojisine dayanarak koruma şemasını belirlemektir. Yaygın seçim mantığı aşağıdaki gibi kategorize edilebilir:

1. Yük Koruma Şeması (Yük Kesici Anahtar + Sigorta Kombinasyonu):
2. Uygulama: Öncelikle dağıtım transformatörlerini (genellikle 1250kVA ve altı) korumak için kullanılır.
3. Teknik Avantaj: Sigortalar, kısa devrelere karşı son derece yüksek akım sınırlama yeteneklerine sahiptir, hızlı kesme sürelerine ve düşük maliyetlere sahiptir. Dağıtım terminalleri için en ekonomik ve verimli koruma yöntemidir.
4. Hat Koruma Şeması (Vakumlu Devre Kesici):
5. Uygulama: Giriş/çıkış hatları, büyük kapasiteli transformatörlerin (>1250kVA) korunması veya sık operasyon gerektiren otomatik hatlar için kullanılır.
6. Teknik Avantaj: Mikrobilgisayar Koruma Üniteleri (RTU/FTU) ile entegre olarak otomatik tekrar kapama, arıza yeri tespiti ve izolasyon sağlar. "Sıfır titreme" güç kaynağı arayan bölgeler için devre kesici çözümü tek seçenektir.

II. Yalıtım Ortamı: Performans ve Sürdürülebilirlik Arasında Denge

Günümüzde, piyasadaki ana akım RMU'lar yalıtım ortamlarına göre üç tipe ayrılmaktadır ve her birinin kendine özgü teknik avantajları vardır:

• SF6 Gaz Yalıtımlı Anahtarlama Donanımı (GIS): SF6'nın mükemmel ark söndürme ve yalıtım özelliklerini kullanır. Avantajı son derece kompakt bir yapıya sahip olmasıdır ve tamamen kapalı tasarım dış toz ve nemden etkilenmez. Ancak, çevresel baskı altında pazar kademeli olarak düşük florlu veya florsuz alternatiflere kaymaktadır.
• Katı Yalıtımlı Anahtarlama Donanımı (SIS): Canlı parçaları tamamen kapsüllemek için yüksek performanslı katı yalıtım malzemeleri (epoksi reçine gibi) kullanır. ROCKWILL RMU'ları, SF6 sızıntısı riskini tamamen ortadan kaldıran ve mükemmel elektrik alan dağılımı sağlayan gelişmiş APG (Otomatik Basınç Jelleşmesi) teknolojisini kullanır. Bu, şu anda yeşil dağıtım için tercih edilen seçenektir.
• Hava Yalıtımlı Anahtarlama Donanımı: Olgun teknolojiye ve sezgisel bakıma sahiptir, ancak daha büyük bir ayak izine sahiptir ve nem ve tuz sisi'nden önemli ölçüde etkilenir. Çoğunlukla daha az alan kısıtlaması olan iç mekan, kuru ortamlarda kullanılır.

III. Uzman İçgörüsü: Başarının "Gizli Parametreleri"

Temel parametrelerin (anma gerilimi, anma akımı, kısa devre kesme kapasitesi) ötesinde, gerçek uzman seçimi bu kritik göstergelere odaklanır:

1. Koruma Sınıfı & Korozyon Direnci: Yüksek tuz sisi'ne sahip dış mekan ortamları veya kıyı alanları için IP67 derecesi ve C5 seviyesi korozyon önleyici kaplama zorunludur.
2. Beş Önleme Kilidinin Güvenilirliği: Operasyonel hata, elektrik kazalarının birincil nedenidir. Seçim, mekanik kilitlerin zorunlu ve mantıksal titizliğini doğrulamalıdır.
3. Akıllı Şebeke Genişletme Arayüzleri: Modern akıllı şebeke çerçevesinde, RMU'lar iyi ikincil arayüz uyumluluğuna sahip olmalı, güç toplama için Akım Transformatörleri (CT), Gerilim Transformatörleri (PT) ve iletişim modülleri için alan ayırmalıdır.

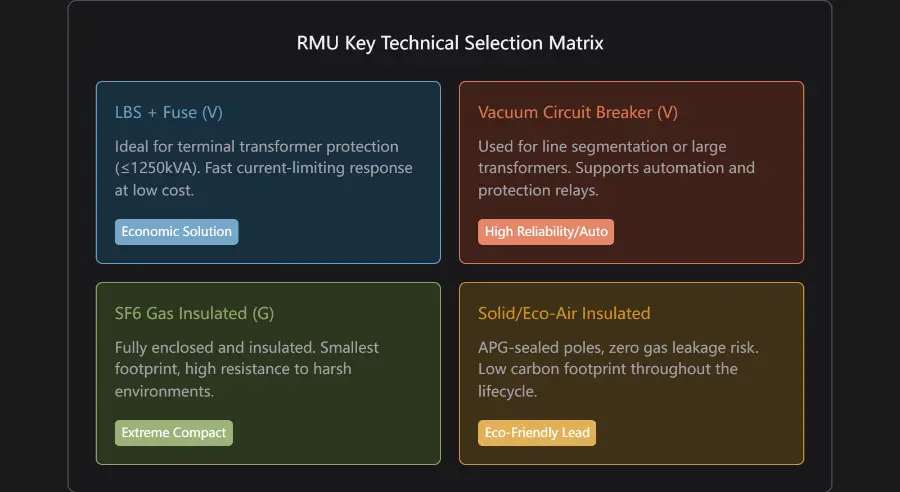

Daha sezgisel seçim kararları vermenize yardımcı olmak için aşağıdaki RMU Teknik Seçim Matrisini oluşturdum:

IV. Özet: Sadece Bir Muhafaza Değil, Bir Sistem Sigortası

RMU seçimi "Önce Güvenilirlik, Temel Olarak Bakım Kolaylığı ve Öncelik Olarak Çevre Dostuluğu" ilkelerini takip etmelidir. Yüksek güvenilirlik ve sürdürülebilirlik arayan projeler için KEMA sertifikalı, vakumlu ark söndürmeli ve katı yalıtımlı anahtarlama donanımlarını (ROCKWILL RZN serisi gibi) tavsiye ederim.

Gelecekteki dağıtım şebekelerinde RMU, artık sadece bir anahtarlama düğümü değil, algılama, iletişim ve korumayı entegre eden akıllı bir algılama terminali olacaktır. Doğru ekipmanı seçmek, şebekenizin "kalbi" için uzun vadeli bir sigorta poliçesi seçmek gibidir.

Düzenleyen：Dyson
