Yer bağlantı anahtarları, yüksek gerilimli iletken ve kaplam arasında bir boşluk oluşturmak veya kapatmak için hareket eden bir temas içerir. Kaplama ve iletken üzerinde uygun elektrik alan kalkanlarıyla donatılmış kayma temaslar yerleştirilmiştir.
Bir "bakım" yer bağlantı anahtarı, manuel olarak veya motor ile çalıştırılabilir. Açma veya kapatma işlemi birkaç saniye sürer ve tamamen kapalı olduğunda, belirtilen süre (ya 1 ya da 3 saniye) boyunca nominal kısa devre akımını taşıyabilir ve hasar görmeyez.
Hızlı yer bağlantı anahtarı, genellikle bir yay olan yüksek hızlı bir sürücü ve ark oluşumuna dayanıklı temas malzemeleri ile donatılmıştır. Bu, iki kez enerjili bir iletkeye kapatabilmesini sağlar ve kendisine veya yakındaki bileşenlere önemli hasar vermez. Hızlı yanıt veren yer bağlantı anahtarları, gaz yalıtımlı anahtar cihazı (GIS) ile elektrik güç ağı arasındaki bağlantı noktasında yaygın olarak kullanılır. Bu, bağlı hattın enerjili olduğu durumları ele almakla birlikte, bu anahtarların tutulmuş yükün boşaltılması ve bağlı hat üzerindeki kapasitif veya endüktif eşleştirilmiş akımların kesilmesinde daha uygundur.

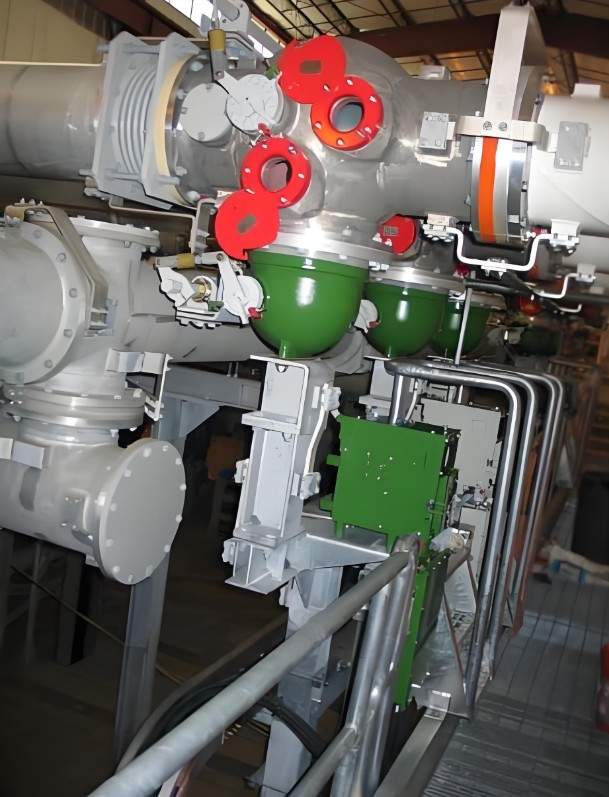

Yer bağlantı anahtarları neredeyse her zaman yer bağlantısı için yalıtkan bir montaj veya yalıtkan bir fişe ile gelir. Resimde gösterilen bir GIS yer bağlantı anahtarıdır.
