GIS Topraklama ve Bağlantı için Genel Kurallar
Çoğu Gaz yalıtımlı Anahtarlama Cihazı (GIS) içinde iki topraklama gridi bulunmaktadır:
İstasyon topraklama gridi, tipik Hava yalıtımlı Anahtarlama Cihazı (AIS) kurulumunda olduğu gibi.
GIS topraklama örgüsü, GIS'in kurulu olduğu beton zeminin içine gömülmüş sık aralıklı bir topraklama grididir.
GIS topraklama ve bağlantı için tipik kurallar aşağıdaki gibidir:
Tüm topraklama iletkenleri mümkün olduğunca kısa tutulmalıdır.
Topraklama örgüsü ve bağlantıları sistemin hat akımlarını taşıyabilecek kapasitede olmalıdır.
Tüm dışa çıkan topraklama iletkenleri mekanik hasarlardan korunmalıdır.
GIS içindeki tüm kesintilerde, birden fazla iletken veya gerilim sınırlayıcı kullanma gibi uygun topraklama ve bağlantı teknikleri uygulanmalıdır.
Bütün metal yapı elemanları, GIS destek yapıları ve GIS bakım platformlarının düzgün bir şekilde topraklanması sağlanmalıdır.
Bina zeminindeki güçlendirme çeliği, toprak potansiyellerini dengellemek için GIS topraklama örgüsüne bağlanmalıdır.
Tüm ikincil kabloların ekranlı olması ve her bir kablo ekranının her iki ucunun topraklanması, potansiyel elektromanyetik interferansı azaltmak için gereklidir.

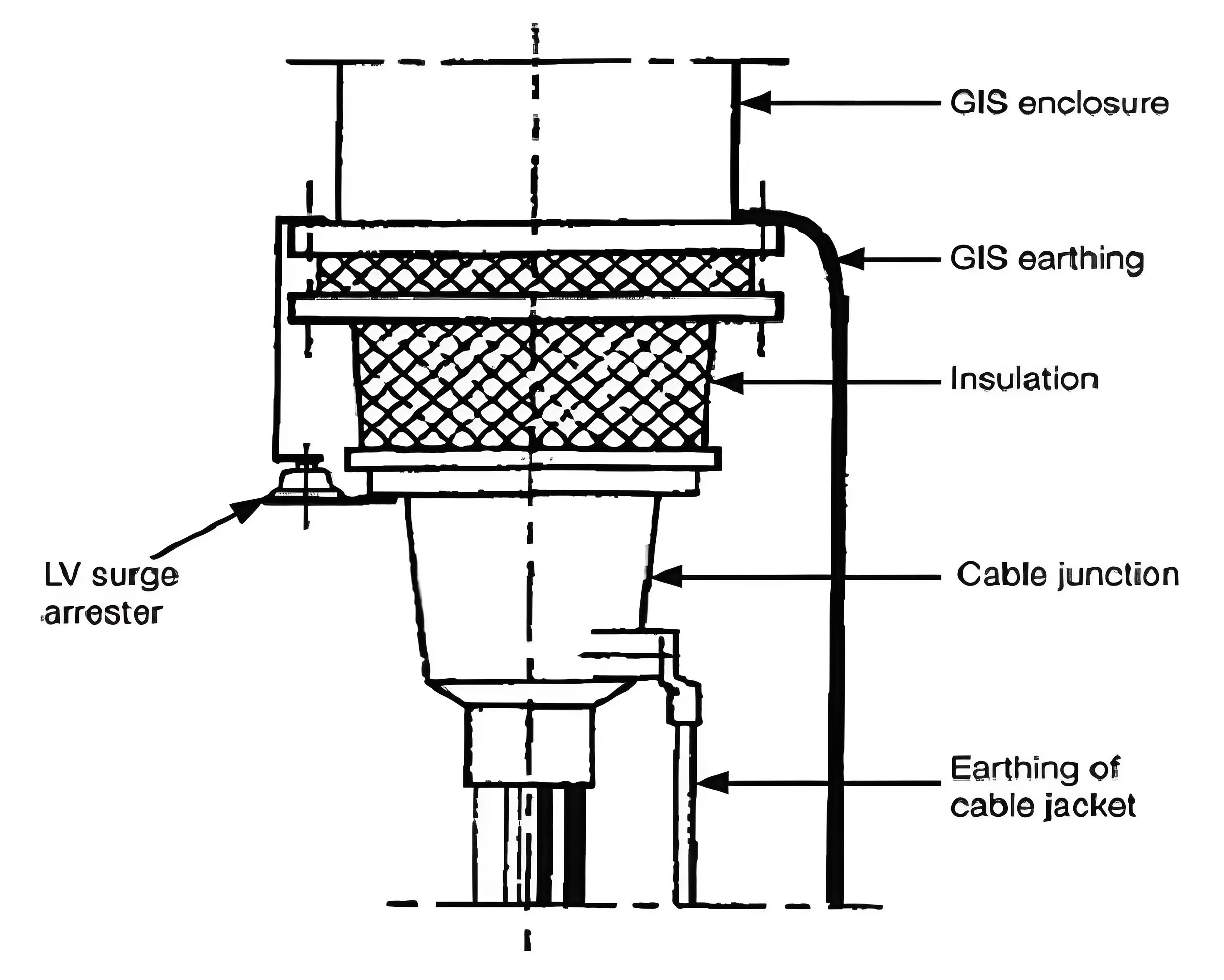

Resim, lineer olmayan dirençler aracılığıyla GIS'in metal kasası ile kablonun metal kısmı arasındaki yalıtım bağlantısını göstermektedir.
