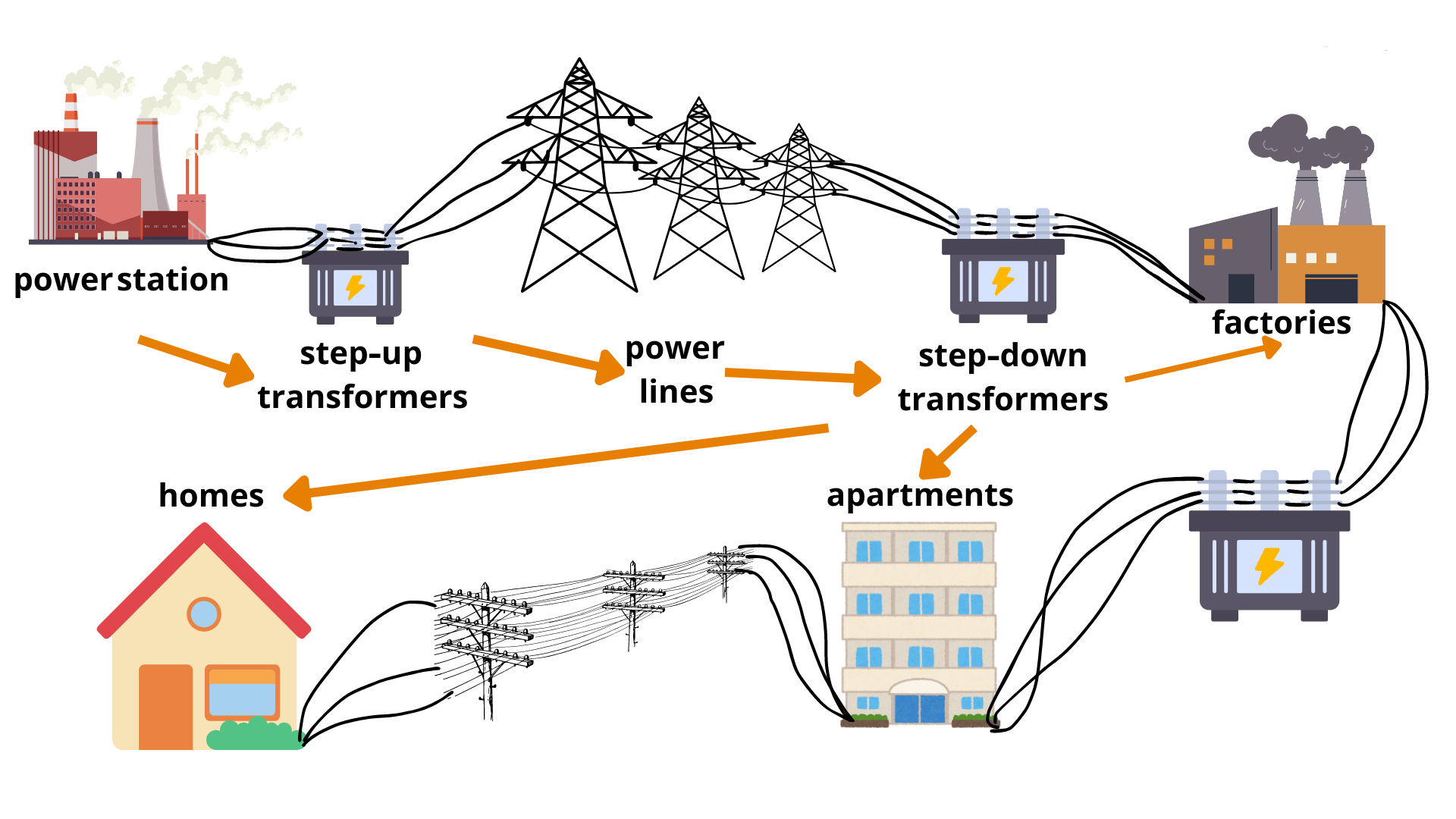

Bir yükseltici transformatör, alçaltıcı transformatör olarak kullanılabilir mi (ve bunun tersi de geçerli midir)?

Saf Elektromanyetik Teori perspektifinden bakıldığında, cevap Evet'tir. Ancak, Mühendislik Pragmatizmi perspektifinden bakıldığında, cevap neredeyse her zaman Hayır'dır.

İşte sahada "Karşılıklılık"ın "Birbiriyle Değiştirilebilirlik"e neden eşit olmadığının derinlemesine açıklaması.

1. Teorik Perspektif: Elektriksel Karşılıklılık

Fiziksel yasaların boşluğunda, transformatörler Pasif Çift Yönlü Cihazlardır.

• Çift Yönlü Akı: Lamine çelik nüvedeki alternatif manyetik akı, hangi sargının onu ürettiğine duyarsızdır. Birincil sargıyı enerjilendirirseniz, İkincil sargı bir gerilim indükler; İkincil sargıyı enerjilendirirseniz, Birincil sargı da aynısını yapar.
• Sabit Oran: Fiziksel sarım oranı (N1:N2N1:N2) sabittir. Elektromanyetik olarak, teorik olarak bir $220\text{V}/110\text{V}$ transformatör, alçak gerilim tarafına $110\text{V}$ uygulandığında $220\text{V}$ çıkış vermelidir.

Karar: Bir laboratuvar veya düşük güçlü elektronik ortamında, bunlar birbiriyle değiştirilebilir.

2. Mühendislik Engeli: "Sarım Telafisi"

Bu, tersine çevrilmiş bir Alçaltıcı transformatörün nominal gerilimi sağlayamamasının birincil nedenidir.

Telafinin Mantığı

Gerçek dünya işletiminde transformatörler, sargıların iç direnci ($R$) ve kaçak reaktansı ($X$) nedeniyle Gerilim Düşümü yaşar.

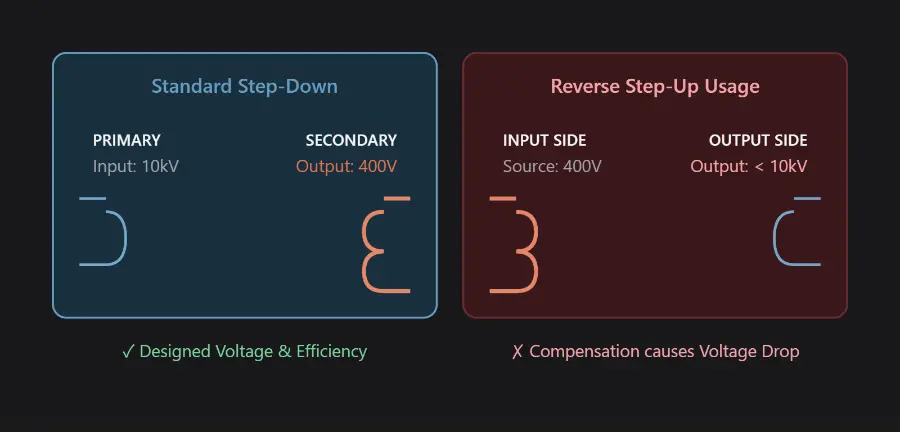

• Adım Düşürücü Tasarım: Transformatörün tam yük altında tam olarak $400\text{V}$ çıkış vermesini sağlamak için, üreticiler iç gerilim düşüşünü telafi etmek amacıyla ikincil sargıya $3\%\text{ ile }5\%$ ekstra sarım eklerler.
• Tersine Çevirme Cezası: Bir Adım Düşürücü transformatörü "Adım Yükseltici" olarak kullandığınızda, bu telafi işlemi aleyhinize çalışır.
  • Örnek: Bir $10\text{kV}/400\text{V}$ ünitesinin ikincil sargısı aslında $\approx 420\text{V}$ için tasarlanmıştır. Eğer bu ikincil sargıya $400\text{V}$ uygularsanız, "Adım Yükseltici" çıkışı matematiksel olarak $10\text{kV}$ değerinden daha düşük olacaktır. Ters akımın daha da fazla gerilim düşüşü ile birleştiğinde, çıkışta önemli bir Düşük Gerilim sorunu yaşarsınız.

3. Kritik Mühendislik Kısıtlamaları

Büyük ölçekli yüksek gerilim mühendisliğinde, bu faktörler nedeniyle tersine çevirme pratikte imkansızdır:

A. Yalıtım Hiyerarşisi & BIL

Transformatörler Kademeli Yalıtım kullanır. Yüksek gerilim sargısı, yüksek dielektrik gerilimini karşılamak için özel uç kalkanları ve yalıtım katmanları ile tasarlanmıştır. Enerji akışının tersine çevrilmesi, elektrik alan dağılımını değiştirerek orijinal olarak düşük potansiyelde olan bölümlerde bir Yüzey Atlaması oluşumuna neden olabilir.

B. Büşing Tasarımı

Yüksek gerilim Büşingleri hacimlidir ve korona deşarjını önlemek için mühendislik harikası olarak tasarlanmıştır. Düşük gerilim terminalleri genellikle basit bakır bara sistemleridir. AG tarafı, fiziksel ve dielektrik olarak şebeke için HG arayüzü olarak hizmet etme yeteneğinden yoksundur.

C. İlk Akım & Koruma

Transformatörler genellikle HG tarafından enerjilendirilir çünkü daha yüksek empedans, Manyetilenme İlk Akımını sınırlar. AG tarafından (empedansın çok daha düşük olduğu yer) enerjilendirme, devasa bir akım dalgalanmasına ($10-20\times$ nominal akım) neden olabilir; bu da koruma rölelerini tetikleyebilir veya sargılara mekanik olarak aşırı yük bindirebilir.

D. Kademe Değiştirici Konumlandırması

Adım Düşürücü ünitelerde, anahtar kontaklarından geçen akımı en aza indirmek için Kademe Değiştirici HG tarafında bulunur. Eğer tersine çevrilirse, gerilim düzenleme mantığı tersine döner ve etkisiz hale gelir.

4. Uzman Sonucu: Karar Matrisi
