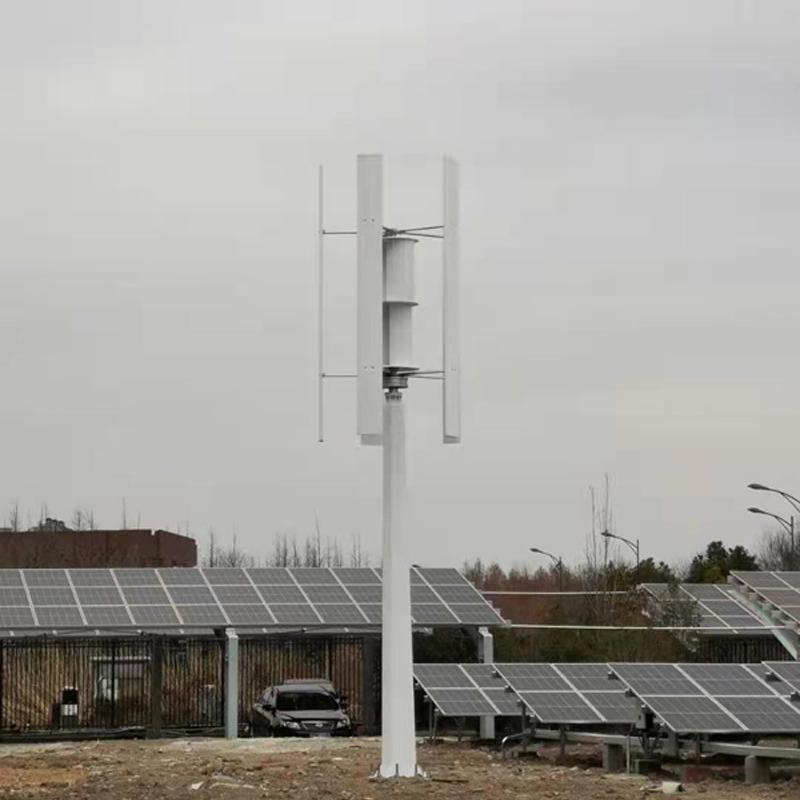

Экономичное гибридное решение на основе ветро-солнечной энергии: Buck-Boost преобразователь и интеллектуальная зарядка снижают стоимость системы

Аннотация​

Это решение предлагает инновационную высокоэффективную гибридную систему ветро-солнечной генерации электроэнергии. Обращаясь к основным недостаткам существующих технологий, таким как низкая эффективность использования энергии, короткий срок службы аккумуляторов и нестабильность системы, система использует полностью цифровые контролируемые понижающе-повышающие DC/DC преобразователи, параллельную интерлированную технологию и интеллектуальный трехступенчатый алгоритм зарядки. Это позволяет осуществлять отслеживание точки максимальной мощности (MPPT) в более широком диапазоне скоростей ветра и солнечного излучения, значительно повышая эффективность захвата энергии, эффективно продлевая срок службы аккумуляторов и снижая общую стоимость системы.

​1. Введение: Болевые точки отрасли и существующие недостатки​

Традиционные гибридные ветро-солнечные системы страдают от значительных недостатков, которые ограничивают их широкое применение и экономическую эффективность:

• ​Узкий диапазон входного напряжения:​​ Системы обычно используют простые понижающие преобразователи, которые могут заряжать аккумулятор только тогда, когда напряжение, вырабатываемое ветрогенератором или солнечными панелями, превышает напряжение аккумулятора. При низкой скорости ветра или слабом освещении вырабатываемое напряжение недостаточно, что приводит к потере возобновляемой энергии.
• ​Значительное энергетическое расточительство:​​ Когда ветровая или солнечная энергия обильна, традиционные системы часто используют резистивное торможение (фиктивные нагрузки) для рассеивания избыточной электрической энергии в виде тепла, чтобы предотвратить перезарядку аккумулятора, что приводит к значительному энергетическому расточительству.
• ​Короткий срок службы аккумуляторов:​​ Из-за вышеупомянутого недостаточного захвата энергии и несовершенных механизмов защиты от перезарядки, аккумуляторы часто находятся в состоянии недозаряда или перезаряда, что резко уменьшает их циклический срок службы и увеличивает затраты на обслуживание.
• ​Низкая точность управления и нестабильность:​​ Большинство систем используют простые стратегии управления, не имея точного регулирования напряжения и тока, что приводит к нестабильному качеству электроэнергии. Для обеспечения надежной работы нагрузки часто требуется оборудование большей мощности для генерации и хранения, что увеличивает первоначальные инвестиции.

​2. Основные компоненты решения​

Эта система состоит из 11 основных компонентов, работающих синергетически, образуя интеллектуальную, эффективную сеть захвата, хранения и распределения энергии.

​3. Основные технические преимущества​

​3.1 Понижающе-повышающий DC/DC преобразователь с широким диапазоном входного напряжения​

• ​Основная технология:​​ Оба преобразователя, ветровой и солнечный, используют топологию Buck-Boost DC/DC.
• ​Решаемая проблема:​​ Преодолевает ограничения по напряжению, характерные для традиционных понижающих преобразователей.
• ​Низкое входное напряжение (режим Boost):​​ Когда скорость ветра ниже номинального значения (об/мин < ω₀) или света недостаточно, и вырабатываемое напряжение ниже напряжения аккумулятора, преобразователь автоматически переходит в режим Boost, чтобы повысить напряжение для зарядки.
• ​Высокое входное напряжение (режим Buck):​​ Когда ветровых или солнечных ресурсов много и вырабатываемое напряжение превышает напряжение аккумулятора, преобразователь автоматически переходит в режим Buck для зарядки.
• ​Две реализации:​​
• ​Каскадный Buck-Boost DC/DC:​​ Использует 2 силовых ключа для отдельного управления режимами Boost и Buck; обеспечивает высокую точность, подходит для высокопроизводительных сценариев.
• ​Базовый Buck-Boost DC/DC:​​ Использует 1 силовой ключ, управляемый одним циклом PWM (<50% Buck, >50% Boost); более простая структура, меньшая стоимость.

​3.2 Параллельное интерливированное управление (ключевое новшество)​​

• ​Технический принцип:​​ Цифровой контроллер управляет сигналами PWM для двух параллельных DC/DC преобразователей с фазовым сдвигом 180 градусов, в отличие от традиционной однофазной параллельной работы.
• ​Технический эффект:​​
• ​Снижение пульсаций:​​ Пульсации выходного тока взаимно компенсируются, значительно снижая пиковое значение общей пульсации тока, предоставляя более чистую и стабильную постоянную составляющую для нагрузки.
• ​Удвоенная частота, снижение потерь:​​ Частота пульсаций общего выходного тока становится вдвое больше частоты коммутации одного преобразователя, что позволяет использовать более низкую частоту коммутации для удовлетворения требований к пульсациям, тем самым снижая потери на коммутацию и повышая общую эффективность системы.

​3.3 Интеллектуальный трехступенчатый режим зарядки​

Цифровой контроллер динамически изменяет стратегию зарядки в зависимости от степени заряда (SOC) аккумулятора, достигая оптимального баланса между эффективностью и защитой:

​3.4 Полностью цифровое интеллектуальное управление​

Центр системы — это высокопроизводительный MCU или DSP, который собирает данные о напряжении и токе в реальном времени от ветрогенератора, солнечных панелей и аккумулятора. Используя встроенные алгоритмы, он:

• Выполняет расчеты MPPT в реальном времени, обеспечивая оптимальный захват энергии.
• Интеллектуально определяет и переключает режимы зарядки.
• Точно генерирует сигналы PWM для управления преобразователями и реализации интерливированного управления.

​4. Преимущества и масштабируемость​

​4.1 Основные технические преимущества​

1. ​Значительно улучшенное использование ресурсов:​​ Широкий диапазон входного напряжения позволяет системе использовать низкосортную энергию (например, легкий ветер, слабый свет на рассвете и закате), которую традиционные системы не могут захватить, значительно расширяя диапазон использования ветровой и солнечной энергии.
2. ​Значительно улучшенная эффективность системы:​​ Алгоритм MPPT обеспечивает работу генерирующих устройств в точке максимальной мощности. В сочетании с уменьшением потерь благодаря технологии интерливирования, общая энергоэффективность системы значительно превосходит традиционные решения.
3. ​Значительно продленный срок службы аккумуляторов:​​ Интеллектуальный трехступенчатый алгоритм зарядки эффективно предотвращает перезаряд и глубокий разряд, увеличивая циклический срок службы аккумуляторов более чем на 50% и значительно снижая затраты на обслуживание и замену.
4. ​Снижение общей стоимости системы:​​ Улучшенная стабильность питания исключает необходимость переразмеривания генерирующей и накопительной емкости для надежности, снижая начальные инвестиции.
5. ​Высокое качество выходной мощности:​​ Технология интерливирования обеспечивает низкую пульсацию и высокую стабильность постоянного тока, защищая чувствительные нагрузки и улучшая качество питания.

​4.2 Гибкая схема расширения мощности​

Система предлагает отличную масштабируемость для гибкого увеличения мощности в соответствии с потребностями:

• ​Расширение на уровне компонентов:​​ Входы двух DC/DC преобразователей можно соединить параллельно с одной солнечной панелью или ветрогенератором. Цифровой контроллер обеспечивает унифицированное интерливированное управление, удваивая пиковую выходную мощность для данного источника (солнце или ветер).
• ​Расширение на уровне системы:​​ Расширенные солнечные и ветровые генерирующие устройства можно соединить параллельно на постоянном токе, легко обеспечивая питание больших аккумуляторных батарей и нагрузок. Все блоки управления соединены через интерфейсы связи (например, CAN-шина) для централизованного мониторинга и управления.
