| Бренд | Rockwell |
| Номер модели | Серия TIP SF6 трансформаторов напряжения для станционного обслуживания |
| номинальное напряжение | 550kV |
| Серия | TIP Series SF6 |
Обзор
Технические характеристики
- Газонаполненный ТИП SSVT подходит для наружной установки
- Первичная обмотка напрямую подключена к высокому напряжению (ВН) и земле, в то время как вторичная обмотка обеспечивает низкое (НН) или среднее напряжение (СН)
- Метод охлаждения: GNAN (естественное газовое, естественное воздушное)
- ВН-терминалы изготовлены из алюминия с высокой проводимостью. Могут быть цилиндрического или плоского типа (например, NEMA)
- Изолятор из стекловолокна с силиконовыми резиновыми юбками и расстоянием ползучести ≥ 25 мм/кВ
- Корпус изготовлен из алюминиевого сплава, содержащего сердечники, первичные и вторичные обмотки
- Сердечники изготовлены из ламинированной стали с ориентированными зернами и высоким уровнем проницаемости
- Обмотки изготовлены из электролитической меди
- Опциональные измерительные обмотки
- Проверено в соответствии с IEC 61689 и IEC 60076 или IEEE C57.13 и C57.12
- Подходит для применения при очень низких температурах ( -50 °C) с использованием смешанного газа
Применение TIP
1. Обеспечение вспомогательного питания в подстанции, удаленной от распределительной сети
В изолированных районах, газонаполненные трансформаторы собственных нужд могут эффективно заменить функции силового трансформатора, оптимизируя инвестиции с учетом реальной потребности в энергии. TIP идеально подходит для переключательных подстанций, последовательной компенсации, солнечных электростанций, ветровых ферм и т.д.;
2. Обеспечение электроэнергией отдаленных районов
TIP является идеальным решением для электрификации сельских районов, где ограниченные потребности в энергии отдаленных деревень не могут экономически оправдать установку традиционной подстанции или расширение распределительной сети.

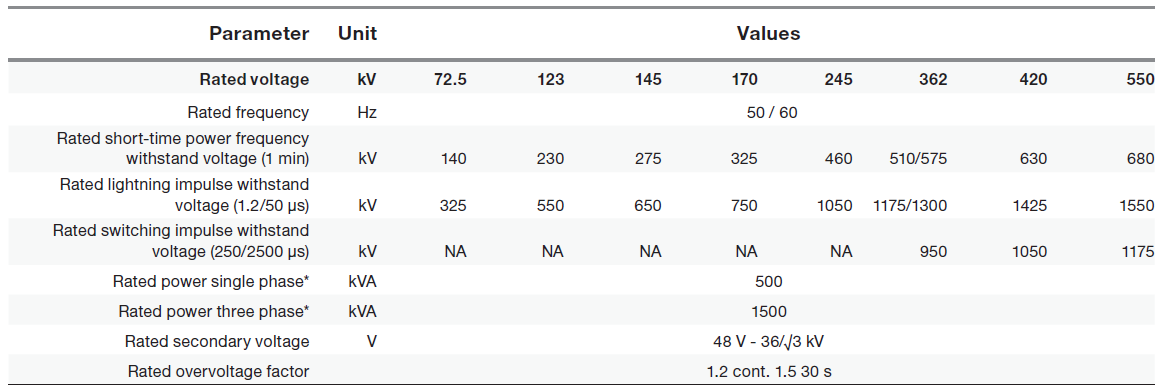

Технологические параметры
Вход
