Средневольтный автоматический секционизатор с падающим отключением для установки на опору 15 кВ 27 кВ 38 кВ

Автоматический секционный выключатель ROCKWILL AutoLink предназначен для автоматического отключения поврежденных участков воздушных электрических сетей при возникновении постоянных неисправностей. В случае временных неисправностей секционный выключатель AutoLink позволяет верхним реклоузерам или выключателям устранить проблему без прерывания всего цепи. Доступные в электронной и беспроводной конфигурациях, устройства семейства AutoLink разработаны для повышения надежности энергоснабжения и обеспечения непрерывности обслуживания воздушных распределительных систем.

Обзор продукта

Секционный выключатель AutoLink предназначен для трехфазных сетей переменного тока с частотой 50 Гц и номинальным напряжением от 10 до 40,5 кВ. Он устанавливается на воздушные распределительные линии для изоляции неисправностей при использовании в паре с реклоузерами или выключателями. При возникновении неисправности на линии и когда ток неисправности достигает или превышает предустановленное значение, секционный выключатель фиксирует количество операций по отключению, выполненных верхним реклоузером. Когда это количество достигает преднастроенного предела, секционный выключатель автоматически отключается, чтобы отсоединить поврежденный участок.

Автоматическое отключение секционного выключателя AutoLink происходит только при одновременном выполнении всех трех следующих условий:

• Ток неисправности превышает предустановленное значение;
• Зарегистрированное количество отключений верхнего реклоузера достигает пользовательской настройки (1, 2, 3 или 4);
• Цепь испытывает потерю напряжения, и ток падает ниже 300 мА.

Если хотя бы одно из этих условий не выполняется, секционный выключатель не будет автоматически отключаться. Оборудованный микрокомпьютером и интегрированным механизмом отключения, этот прибор работает без необходимости внешнего вспомогательного питания, обеспечивая надежную работу даже в удаленных или труднодоступных местах установки.

Основные преимущества

• Повышает надежность энергоснабжения и непрерывность обслуживания путем эффективного различения временных и постоянных неисправностей сети
• Минимизирует потребность в запасах благодаря универсальному дизайну, который подходит для всех значений тока, исключая необходимость использования различных размеров
• Облегчает быструю и беспроблемную установку, не требующую специализированных инструментов или сложной настройки на месте
• Значительно сокращает время обслуживания благодаря настраиваемым на месте параметрам и легкой функции сброса
• Уменьшает общие эксплуатационные расходы, снижая простои, затраты на труд по обслуживанию и стоимость запасов

Основные характеристики

• Доступны три стандартных класса напряжения: 15 кВ, 27 кВ и 38 кВ, охватывающие широкий спектр требований воздушных сетей
• Позволяют пользователям настроить как номинальный ток, так и количество счетчиков неисправностей в соответствии с конкретными проектными или сетевыми требованиями
• Работают автономно, не требуя внешнего источника питания, что увеличивает гибкость и надежность установки
• Широкое семейство продуктов: включает однофазные, выдерживающие нагрузку, механические трехфазные и беспроводные трехфазные модели для удовлетворения различных сценариев применения
• Функционируют независимо от временных-токовых характеристик, обеспечивая стабильную работу независимо от настроек верхней защиты

Технические данные

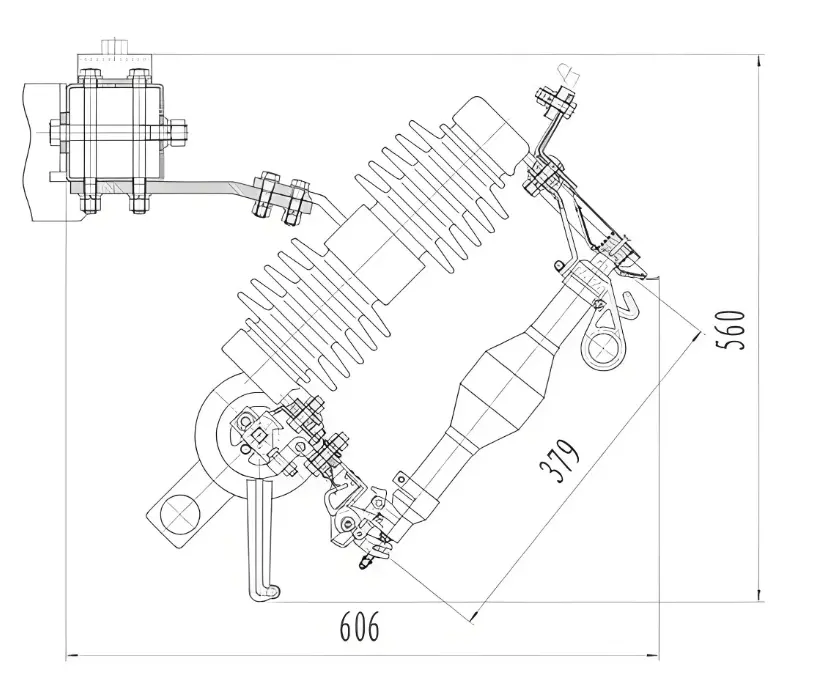

12/24кВ IEC/ANSI

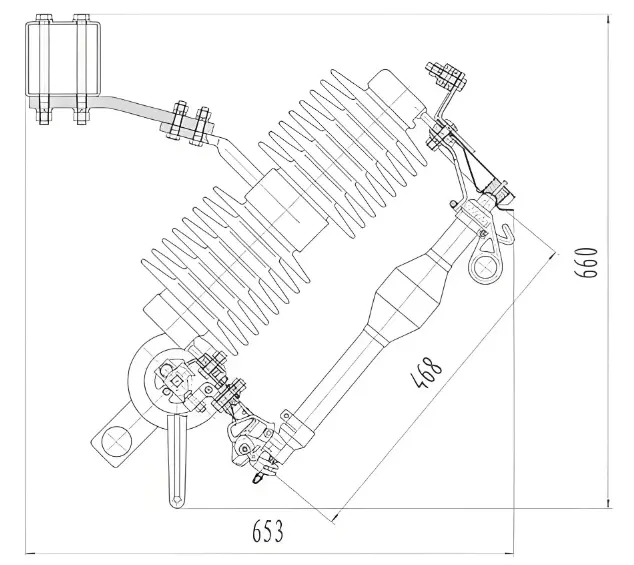

36/38кВ IEC/ANSI

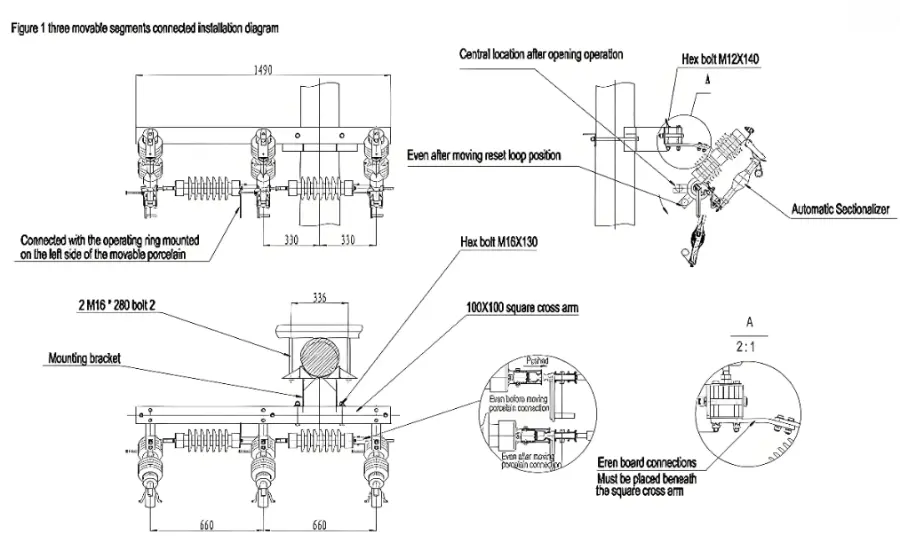

Установка
