40.5(72.5)кВ гибридный тип высоковольтного газонаполненного выключателя (ГИП)

Продукт:

Серия ZHW58A была первоначально разработана для удовлетворения потребностей в строительстве электросетей и разработке гибридных продуктов, и ее основное применение - это расширение подстанций на напряжение от 35 до 500 кВ. В настоящее время продукты ZHW58A-40.5/72.5 достигли передового уровня как внутри страны, так и за рубежом по техническому совершенству и надежности качества.

Основные характеристики:

•  Токовые трансформаторы, изоляция, комбинированный заземляющий выключатель, компактный и легкий дизайн, который позволяет осуществлять транспортировку в сборе, экономить площадь, сокращая занимаемую площадь на 70% по сравнению с AIS-подстанцией, подходят для строительства, расширения или реконструкции электростанций и подстанций, а также для строительства железнодорожной электрификации, особенно подходят для модернизации старых подстанций, снижая сложность строительства и масштаб инвестиций.

• Токовые трансформаторы расположены по обе стороны выключателя (в отличие от конструкции аналогичных продуктов основных производителей, соответствует требованию "слепые зоны основной защиты должны быть исключены при конфигурации защитных токовых трансформаторов и распределении вторичных обмоток", указанному в Технических спецификациях релейной защиты и автоматических устройств безопасности, повышая надежность энергоснабжения.

• Продукт также использует проходные токовые трансформаторы, полностью решая проблемы, такие как избыточная влажность и низкий запас изоляции, и повышая изоляционное сопротивление и надежность продукта.

•  Продукт оснащен встроенным заземляющим выключателем на стороне оборудования и линии, обеспечивая надежное заземление, что предотвращает опасности при обслуживании.

• Выключатель использует механизм пружинного действия с алюминиевым каркасом из цельного литья. Его пружины используют спиральную двойную пружину, что обеспечивает компактную и неутомимую структуру, реализуя механический ресурс в 10000 срабатываний.

•  Для соединения выключателя, механизма DES & ES и панели управления используются авиационные разъемы, что облегчает монтаж и наладку на месте.

•  Конструкция трехпозиционного отключающего/заземляющего выключателя устойчива и надежна.

•  Входные и выходные линии подключаются к оборудованию через вводы. Можно выбрать композитные изоляционные вводы или фарфоровые вводы. По сравнению с оборудованием GIS, закрытые вводы опущены, а потребление SF6 меньше (менее 50% от потребления GIS), что является экологичным и экономичным.

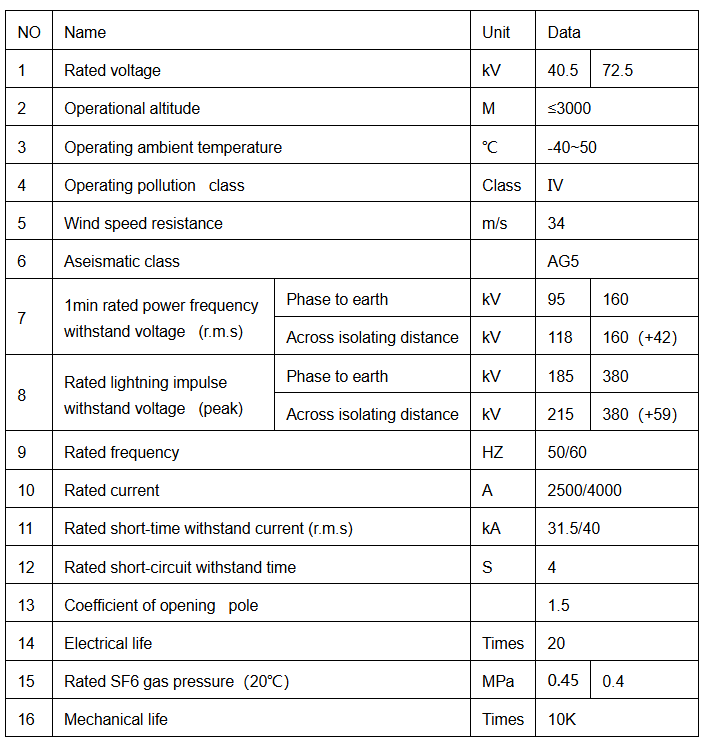

Основные технические параметры:

Заметка о заказе:

• Условия применения (входящая/исходящая линия, главный трансформатор или интервал PT);

• Номинальные электрические параметры (напряжение, ток, отключающий ток и т.д.);

• Условия окружающей среды (температура, высота и класс загрязнения окружающей среды);

• Напряжение управления механизмом и напряжение двигателя;

• Количество, коэффициент тока, сочетание классов и вторичная нагрузка токового трансформатора;

• Название и количество запасных продуктов, запасных частей & специальных инструментов и оборудования (заказываются отдельно).

Каковы конструктивные особенности гибридного высоковольтного газоизолированного коммутационного оборудования?

Гибридная система газовой изоляции:

• Обычно используется смесь SF₆ и других газов (например, N₂, CF₄ и т.д.) в качестве изоляционного средства. Этот дизайн направлен на объединение свойств различных газов. Например, SF₆ обладает отличными изоляционными и дугогасящими свойствами, но вызывает экологические проблемы из-за своего парникового эффекта. Смешивая его с другими газами, можно снизить количество SF₆, сохраняя при этом хорошие изоляционные характеристики. Изоляционная система состоит из герметичных газовых отсеков, которые заключают высоковольтные проводящие части, предотвращая контакт с внешней средой и обеспечивая надежную электрическую изоляцию.

Компактная конструктивная компоновка:

• Чтобы максимально использовать изоляционные свойства гибридного газа, внутренняя структура оборудования спроектирована компактно. Различные компоненты коммутационного оборудования, такие как выключатели, разъединители, заземляющие выключатели и шины, тщательно расположены, чтобы минимизировать общие размеры оборудования. Например, компактные дизайны выключателей и оптимизированные компоновки шин позволяют эффективно организовать электрические соединения и функциональную интеграцию в ограниченном пространстве.

Надежная герметизирующая конструкция:

• Для обеспечения хорошей изоляционной производительности гибридный газ должен поддерживаться при определенном давлении и степени чистоты. Поэтому оборудование имеет высокоэффективные герметизирующие конструкции. Используются высококачественные материалы для герметизации (например, резиновые O-кольца, металлические прокладки и т.д.) и методы герметизации, чтобы обеспечить герметичность газовых отсеков и предотвратить утечку газа. Кроме того, герметизирующая конструкция должна выдерживать изменения температуры, механические вибрации и другие факторы, сохраняя стабильную герметизацию в течение длительного времени.
